Automatski stroj za namotavanje žice: kako radi i kako odabrati

Što automatski stroj za namotavanje žice zapravo radi — i zašto je to važno

Automatski stroj za namotavanje žice namotava, mjeri i uvezuje žicu ili kabel u konzistentne zavojnice bez intervencije operatera između ciklusa. Stroj izvlači žicu iz dovodnog kotura, broji duljinu ili težinu do unaprijed postavljene vrijednosti, namotava zavojnicu na kontroliranu napetost, veže ili zalijepi snop, zatim ga izbacuje i pokreće sljedeći ciklus — sve u neprekidnoj petlji. Ovisno o modelu, vrijeme ciklusa po zavojnici kreće se od 8 do 45 sekundi , što znači da jedan stroj može proizvesti 80 do 450 gotovih zavojnica na sat. Ta je izlazna razina fizički nemoguća ručno i glavni je razlog zašto proizvođači ulažu u automatizaciju.

Kategorija pokriva niz podvrsta. Osnovna jedinica za namatanje rukuje mekom žicom fiksnih promjera. Varijante velike brzine dodaju servo pokretane pokretne ruke za slojevito namatanje. Kombinirane linije uključuju inline rezanje, skidanje ili označavanje. Stroj za namotavanje opruga ima nešto zajedničkog mehaničkog DNK - također savija žicu u spiralni oblik koji se ponavlja - ali je projektiran za mnogo strože tolerancije dimenzija i veće povratne sile opruge, obično radeći na žici od tvrđe legure promjera između 0,1 mm i 20 mm. Razumijevanje ovih razlika pomaže kupcima da prilagode pravi stroj svojim stvarnim proizvodnim potrebama.

Osnovne komponente koje definiraju performanse stroja

Svaki automatski stroj za motanje žice izgrađen je oko malog skupa podsustava. Koliko je dobro projektiran svaki podsustav određuje propusnost, kvalitetu zavojnice i dugoročnu pouzdanost.

Sustav kontrole dodavanja i napetosti

Žica ulazi u stroj kroz jedinicu za ravnanje i set pogonskih valjaka. Sustav kontrole zategnutosti - obično plesačka ruka povezana sa servo ili pneumatskim cilindrom - održava brzinu dodavanja žice i stražnju napetost konstantnom bez obzira na brzinu kojom se dovodni kolut odmotava. Nedosljedna napetost uzrokuje varijaciju promjera zavojnice, labave omote ili savijanje. Premium strojevi održavaju unutarnju napetost ±2% preko cijelog koluta od prvog do posljednjeg omota. Niskobudžetni modeli često preskaču povratnu informaciju o napetosti zatvorene petlje, koja postaje vidljiva kao pomicanje promjera kada opskrbni kolut padne ispod 20% kapaciteta.

Ruka za namatanje ili sklop vretena

Ruka za namatanje okreće se oko trna fiksnog ili podesivog promjera. Na stroju s jednom rukom, jedna ruka polaže žicu u jednom prolazu; na jedinici s dvostrukom ili rotirajućom rukom, dvije suprotne ruke se izmjenjuju kako bi se vrijeme ciklusa prepolovilo. Promjer trna postavlja unutarnji promjer (ID) gotovog svitka. Podesivi trnovi — koji se obično pokreću pneumatski — omogućuju brzu promjenu veličine svitka bez promjene alata, što je kritično za ugovorne proizvođače koji koriste više SKU-ova u smjeni. Tipični ID raspon na stroju za automatsko namatanje žice srednjeg opsega je 80 mm do 500 mm , iako su posebni strojevi manji od 30 mm za instrumentalni kabel.

Sustav mjerenja

Duljina zavojnice mjeri se rotacijskim enkoderom na pogonskom valjku ili laserskim senzorom koji broji pomake žice. Mjerenje temeljeno na težini — pomoću ugrađene mjerne ćelije — poželjno je za primjene u kojima težina zavojnice, a ne duljina, određuje prodajnu cijenu (uobičajeno u maloprodajnoj pakiranoj žici). Mjerenje duljine pomoću enkodera postiže točnost od ±0,1% do ±0,5% ovisno o razlučivosti enkodera i klizanju pogonskog valjka. Za kabel visoke vrijednosti kao što je optičko vlakno ili koaksijalni, prihvatljivi prag je ±0,1% ili bolji.

Jedinica za uvez

Nakon završetka namatanja, zavojnica se mora učvrstiti. Tri uobičajene metode vezanja su: omatanje vrpcom toplinskim brtvljenjem, primjena upletene vezice i vezivanje čičak trakom ili plastičnom trakom. Sustavi toplinskog zavarivanja brzi su (ispod 2 sekunde po svitku) i daju čist maloprodajni izgled. Twist-tie jedinice su sporije, ali ne zahtijevaju potrošnu traku. Upravljači trakama standardni su za teške industrijske zavojnice iznad 5 kg. Jedinica za uvezivanje najčešća je točka održavanja na visokoproizvodnim linijama — glave za uvezivanje na jedinicama trake obično trebaju preventivno održavanje svakih 500.000 do 800.000 ciklusa .

Automatski stroj za namotavanje žice vs. Stroj za namotavanje opruga : Ključne razlike

Dvije se vrste strojeva često brkaju jer obje namotavaju žicu u spiralne oblike. U praksi se njihova namjera dizajna, specifikacije žice i izlazne tolerancije znatno razlikuju.

Stroj za namotavanje opruga koristi skup alata za oblikovanje — točku namotavanja, alat za uspon i rezače za oblikovanje krajeva — za proizvodnju dijelova s preciznim mehaničkim karakteristikama opruge. Stroj mora kompenzirati povratnu oprugu, koja varira ovisno o tvrdoći i promjeru žice. CNC strojevi za namotavanje opruga to rade automatski putem zatvorene povratne sprege. Automatski stroj za motanje žice nema ekvivalentan izazov: namata meku, rastegljivu žicu koja zadržava svoj oblik bez kompenzacije povratne opruge. Složenost alata i jedinični trošak stroja za namotavanje opruga stoga su znatno veći — CNC uređaj za namotavanje opruga za finu žicu počinje otprilike 40 000 USD , dok početni stroj za automatsko namotavanje žice za električni kabel počinje okolo 8.000 do 15.000 USD .

Brzina i propusnost proizvodnje: kako brojke zapravo izgledaju

Specifikacije brzine u katalozima strojeva mogu dovesti u zabludu bez konteksta. Proizvođači navode maksimalnu brzinu namotavanja u metrima u minuti (m/min) — ali izlaz gotovog svitka po satu uvelike ovisi o veličini koluta, metodi vezanja i je li rezanje inline ili offline.

Razmotrimo tipični scenarij: proizvođač treba 50-metarske zavojnice električne žice od 2,5 mm², povezane trakom, s ugrađenim automatskim uređajem za označavanje. Pri brzini namotavanja od 80 m/min, svakom kolutu od 50 metara potrebno je otprilike 37,5 sekundi namotavanja. Dodajte 2 sekunde za uvezivanje trake i 1,5 sekundu za nanošenje naljepnice, a ukupno vrijeme ciklusa iznosi otprilike 41 sekundu — popustljivo približno 88 zavojnica na sat . Prebacite to na zavojnice od 100 metara: namotavanje traje 75 sekundi, uvezivanje i označavanje ostaju 3,5 sekundi, ukupni ciklus je 78,5 sekundi — sada je izlaz 46 zavojnica na sat .

Ovo ilustrira zašto je veličina zavojnice važna jednako kao i brzina stroja pri izračunavanju povrata ulaganja. Drugi stroj na istoj proizvodnoj liniji udvostručuje izlaz uz otprilike 60-70% cijene prvog stroja (nema potrebe za dupliciranjem uređaja za ravnanje, stalka za opskrbni kolut ili infrastrukture kontrolnog ormara).

Ušteda rada operatera

Ručno namotavanje žice od strane iskusnog radnika proizvodi otprilike 40 do 60 namotaja po satu za male zavojnice (ispod 25 m) i 20 do 35 zavojnica po satu za veće zavojnice (50-100 m), uz zamor koji smanjuje učinak za 15-25% tijekom smjene od 8 sati. Automatski stroj za namotavanje žice održava svoju nazivnu brzinu tijekom cijele smjene bez varijacija povezanih s umorom. Uz stopu rada od 18 USD/sat i ciklus automatizacije koji zamjenjuje 1,5 FTE pozicija po stroju, stroj srednje klase koji košta 25.000 USD ostvaruje povrat u ispod 14 mjeseci pri radu u dvije smjene — brojka je u skladu sa studijama povrata ulaganja koje je objavilo nekoliko udruženja industrije žice i kabela.

Industrije i primjene u kojima se koriste strojevi za automatsko namotavanje žice

Stroj se pojavljuje u iznenađujuće širokom rasponu industrija, od kojih svaka ima specifične zahtjeve u pogledu performansi.

• Proizvođači električnih žica i kabela — najveći korisnički segment. Bakreni vodič za pakiranje u standardnim maloprodajnim duljinama (10 m, 25 m, 50 m, 100 m) za tržište ožičenja u zgradama i stambenim objektima. Izgled zavojnice i stalna težina ključni su zahtjevi.
• Proizvođači telekomunikacijskih kabela — namotavanje sklopova podatkovnih kabela, koaksijalnih i optičkih vlakana. Točnost duljine je kritična jer kupci kupuju i režu kolute; pogreška duljine od 0,5% na bubnju od 500 m košta mjerljivi proizvod.
• Dobavljači kabelskih snopova za automobile — podsklopovi prethodno izrezane i namotane žice isporučeni točno na vrijeme na montažne trake. Vrijeme ciklusa i brzina prijelaza ovdje dominiraju odlukama o kupnji.
• Poljoprivredna i građevinska ponuda — pocinčana žica za ograde, bodljikava žica i žica za baliranje namotana na fiksne težine (obično 5 kg, 10 kg, 25 kg po kolutu). Sustavi mjerenja temeljeni na težini standardni su u ovom segmentu.
• Proizvođači produžnih kabela i pribora za električne alate — namotavanje gotovog višežilnog kabela s oblikovanim utikačima, što zahtijeva strojeve koji prihvaćaju konektore koji prolaze kroz stazu namotaja.
• Tvornice opruga i zatvarača — uz namjenske strojeve za namotavanje opruga, ova postrojenja često pokreću zasebne automatske strojeve za namotavanje žice za pakiranje sirove žice za opruge kupljene u rasutom stanju za daljnju obradu.

Kako odabrati pravi automatski stroj za namotavanje žice za vašu proizvodnu liniju

Kupci često pretjerano ili premalo specificiraju strojeve fokusirajući se na jedan parametar — obično brzinu namatanja — dok ignoriraju probleme kompatibilnosti koji stvaraju stvarne probleme nakon instalacije. Strukturirana evaluacija koja koristi sljedeće kriterije izbjegava najčešće pogreške u nabavi.

Vrsta žice i raspon promjera

Definirajte cijeli raspon promjera žice i materijala koje stroj mora obraditi — ne samo vaš trenutni primarni proizvod. Stroj dimenzioniran za bakreni vodič od 1,5–6 mm² danas obavlja posao, ali ako se mješavina proizvoda proširi na 10 mm² ili 16 mm², postojećem stroju može nedostajati potreban zakretni moment ili razmak igle. Potvrdite da sustav zatezanja stroja može podnijeti i najtvrđu i najsavitljiviju žicu u planiranom rasponu bez rekonfiguracije.

Veličina zavojnice i raspon težine

Unutarnji promjer, vanjski promjer i širina svitka moraju biti unutar mehaničke ovojnice stroja. Za teške kolute — iznad 8 kg — potvrdite da su sustav za izbacivanje stroja i transportna traka (ako je uključena) predviđeni za to opterećenje. Zavojnice koje ispadnu iz podcijenjenog izbacivača razviju labave omote pri udaru, što je uobičajena pritužba na kvalitetu koja potiče od nedovoljnih mehaničkih specifikacija, a ne pogreške operatera.

Metoda mjerenja

Odaberite između mjerenja na temelju duljine (koder) i mjerenja na temelju težine (mjerna ćelija) na temelju načina na koji vaši kupci specificiraju proizvod. Prodaja na metre: koristiti enkoder. Prodaja na kilogram ili funtu: koristite mjernu ćeliju. Neki strojevi nude oboje u hibridnoj konfiguraciji — korisno za objekte koji opslužuju maloprodajne (težina) i trgovačke (dužina) kupce iz iste linije.

Kompatibilnost sustava uvezivanja

Uskladite sustav vezivanja s vašim standardom pakiranja i opskrbnim lancem potrošnog materijala. Jedinice trake za toplinsko zavarivanje koriste vlasničke role trake — provjerite prihvaća li stroj standardne komercijalno dostupne širine trake (obično 12 mm ili 19 mm) ili ima li vaš dobavljač vlastitu veličinu po konkurentnoj cijeni. Twist-tie jedinice ne zahtijevaju posebne potrošne materijale, ali dodaju 1-3 sekunde po ciklusu u usporedbi s uvezivanjem trakom.

Kontrolni sustav i integracija

Moderni strojevi za automatsko namotavanje žice koriste kontrole temeljene na PLC-u (serije Siemens S7 i Mitsubishi FX najčešće su u opremi proizvedenoj u Kini; Allen-Bradley u strojevima sastavljenim u Sjevernoj Americi). Potvrdite da HMI jezik odgovara jeziku vašeg operatera — iznenađujući broj strojeva dolazi sa sučeljima samo na kineskom koja zahtijevaju skupo reprogramiranje. Za integraciju Industry 4.0, provjerite podržava li stroj OPC-UA ili Modbus TCP za izvoz proizvodnih podataka u MES sustave.

Podrška dobavljača nakon prodaje

Stroj za namotavanje žice koji radi u dvije smjene proizvodi preko 300.000 zavojnica godišnje . Trošenje vezne glave, kalibracija enkodera i zamjena pogonskog remena su rutinski - ne iznimni - događaji održavanja. Prije kupnje provjerite dostupnost dijelova, vrijeme isporuke, mogućnost dobavljačeve daljinske dijagnostike i jesu li lokalni servisni tehničari dostupni u vašoj regiji. Strojevi dobavljača bez regionalne podrške mogu mirovati 2-6 tjedana čekajući dijelove, što briše mjesece uštede na radu.

Uobičajeni problemi kvalitete i njihovi uzroci

Razumijevanje načina kvarova automatskih strojeva za namotavanje žice pomaže kupcima da procijene opremu i voditeljima proizvodnje da dijagnosticiraju probleme bez nepotrebnih zastoja.

• Varijacija promjera zavojnice između zavojnica — gotovo uvijek povezan s nedosljednom kontrolom napetosti. Provjerite ograničenja hoda ruke plesača, pneumatski pritisak na zatezni cilindar i istrošenost valjka za ravnanje.
• Odstupanje duljine tijekom proizvodne serije — proklizavanje kodera na pogonskom valjku, obično uzrokovano trošenjem površine valjka ili nakupljanjem krhotina. Čišćenje valjka i provjera spojke kodera rješavaju 80% slučajeva.
• Labavi vanjski omoti — nedovoljan pritisak držanja tijekom uvezivanja, prebrzo uvlačenje igle prije dovršetka uvezivanja ili udar izbacivanja zavojnice. Redom prilagodite vrijeme zadržavanja vezivanja i brzinu uvlačenja igle.
• Neuspjesi vezanja trake — izloženost vlazi role trake uzrokuje kvar ljepila; temperaturni pomak toplinskog brtvljenja uzrokuje nespajanje ili gorenje. Čuvajte traku u kontroliranim klimatskim uvjetima i kalibrirajte temperaturu brtvila kvartalno.
• Savijanje žice na početku zavojnice — vodeći kraj žice nije ispravno zahvaćen kukom na trnu ili stezaljkom prije početka namotavanja. Ovo je problem postavljanja pri prelasku, a ne greška stroja — operateri zahtijevaju obuku o redoslijedu stezanja.

Pregled cijena: Što očekivati na različitim razinama proračuna

Cijene automatskog stroja za namotavanje žice obuhvaćaju širok raspon. Sljedeće razine odražavaju tržišne cijene od 2024. za strojeve namijenjene pakiranju električnih žica srednjeg volumena.

Strojevi proizvedeni u Kini dominiraju u segmentu od 8.000 do 35.000 USD i nude konkurentne specifikacije. Europski i japanski strojevi — posebice proizvođača iz Njemačke, Italije i Japana — koncentrirani su u razini od 40.000 USD i obično nude strože tolerancije, bolju dokumentaciju i jače regionalne servisne mreže. Za kupce u Sjevernoj Americi ili Europi koji nabavljaju od kineskih dobavljača, uključujući prijevoz, uvozne carine (trenutačno 7,5-25% ovisno o HS kodu i statusu trgovinskog sporazuma), a troškovi instalacije ključni su za točnu usporedbu ukupnih troškova.

Strojevi za namotavanje opruga u kontekstu: kada umjesto toga trebate precizno oblikovanje žice

Ako vaša primjena uključuje proizvodnju opruga — kompresijskih, rastezljivih, torzijskih ili ravnih — umjesto pakiranja električne žice, stroj za namotavanje opruga ispravna je kategorija opreme. Kriteriji odabira i mjerila performansi u potpunosti se razlikuju od onih za automatski stroj za motanje žice.

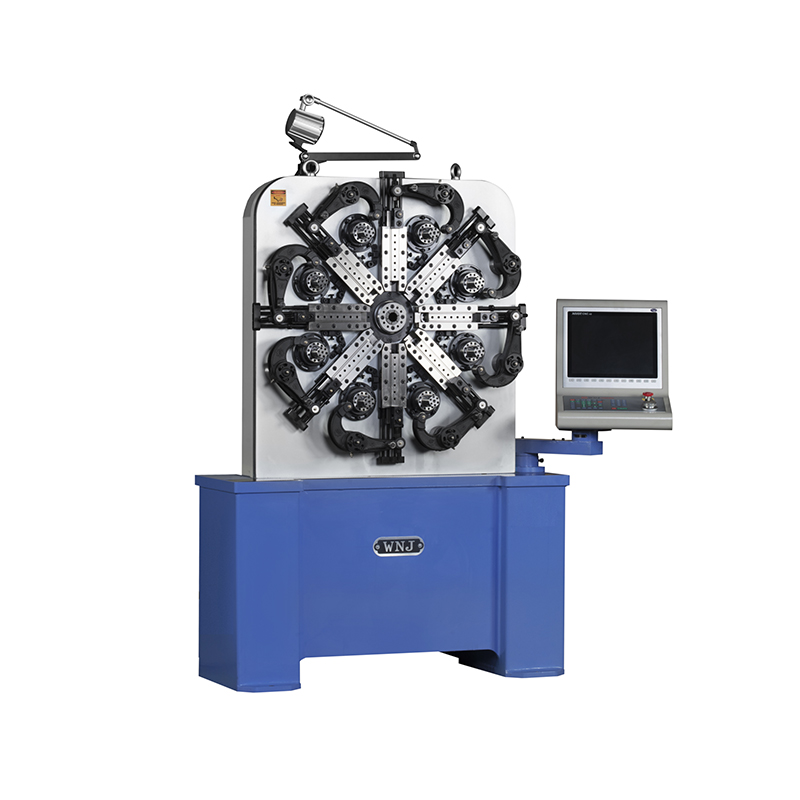

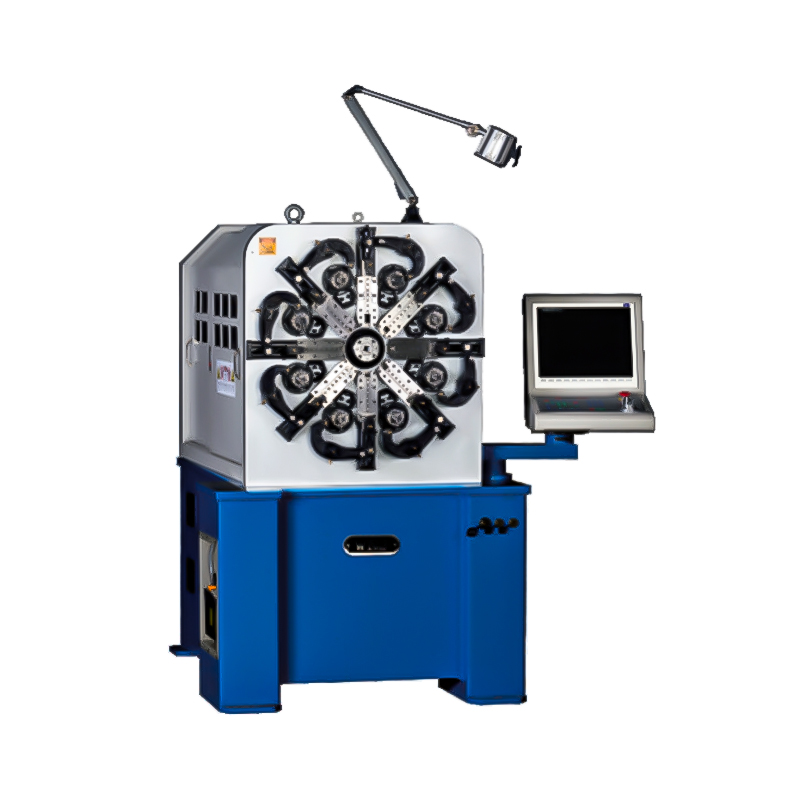

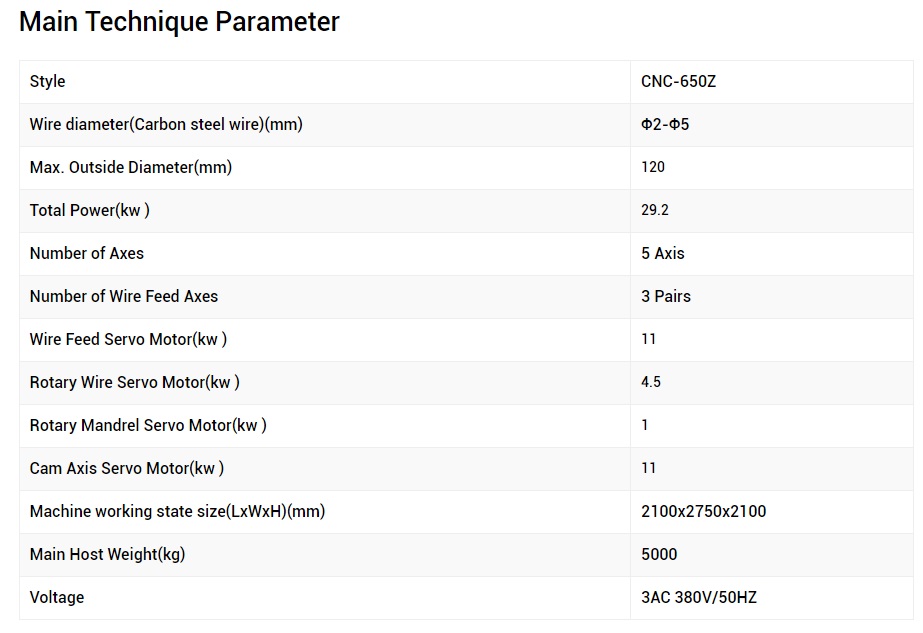

CNC stroj za namotavanje opruga proizvodi opruge dovođenjem tvrdo vučene ili prethodno kaljene žice kroz skup alata za oblikovanje pod računalnim upravljanjem. Stroj prilagođava nagib, vanjski promjer i konfiguraciju kraja u stvarnom vremenu na temelju programa izrade dijelova. Vrhunski CNC strojevi za namotavanje opruga — poput onih iz Wafiosa (Njemačka), Itaya (Japan) ili Simco (Tajvan) — postižu ponovljivost dimenzija ±0,02 mm na vanjskom promjeru i ±0,1 mm na slobodnoj duljini, što ih čini prikladnima za opruge ventila u automobilima, komponente medicinskih uređaja i opruge pokretača zrakoplova.

Ključni zajednički izazov za automatske strojeve za namotavanje žice i strojeve za namotavanje opruga je dosljednost dodavanja žice. Oba se oslanjaju na precizno uvlačenje žice za postizanje dosljednog rezultata. U stroju za namotavanje opruga, nedosljednost posmaka proizvodi varijaciju duljine ili nagiba koja ne prolazi pregled dimenzija. U stroju za namotavanje žice, on proizvodi varijaciju duljine od svitka do svitka što izaziva pritužbe kupaca. Inženjersko rješenje je isto — servo-kontrolirani uvlačni valjci zatvorene petlje — što objašnjava zašto se prijenos tehnologije između dviju kategorija strojeva ubrzao tijekom prošlog desetljeća.

Objekti koji proizvode i opruge i proizvode od namotane žice (kao što su OEM dobavljači automobilskih komponenti koji također upravljaju vlastitom opskrbom podkomponentama žice) trebali bi izdvojiti dvije odvojene linije strojeva. Pokušaj korištenja stroja za namotavanje opruga za pakiranje meke žice ili automatskog stroja za namotavanje žice za proizvodnju opruga rezultira lošom kvalitetom, pretjeranim trošenjem alata i frustracijom operatera.

Raspored održavanja i uobičajeni troškovi potrošnog materijala

Planirano održavanje stroja za automatsko namotavanje žice je jednostavno. Sljedeći raspored odražava preporuke proizvođača i terensko iskustvo iz visokoproizvodnih tvornica električnih žica.

• dnevno: Očistite ostatke žice s valjaka za ravnanje i osovine ruke za namatanje; pregledajte stazu trake za uvezivanje ima li naslaga ljepila; provjerite očitanja pneumatskog tlaka.
• Tjedno: Podmažite ležajeve ruku za namatanje i pogonsko vratilo; provjeriti očitanje kodera u odnosu na izmjerenu duljinu zavojnice na 5 uzoraka zavojnica; provjerite cilindar za uvlačenje igle na istrošenost brtve.
• Mjesečno: Zamijenite površinu pogonskog valjka ako dubina istrošenosti prelazi 0,3 mm; kalibrirati mjernu ćeliju (strojevi za mjerenje težine); provjerite uvrnutu vezicu ili glavu trake za istrošene oštrice rezača.
• Godišnje: Potpuna zamjena ležaja na ruci za namatanje; rekalibracija enkodera servo motora; Zamjena baterije PLC-a; puna inspekcija pneumatskog kruga.

Godišnji troškovi potrošnog materijala za stroj koji radi u dvije smjene uključuju otprilike 1200–2500 dolara u traci za uvezivanje (pod pretpostavkom da je traka od 18 mm na 180 000–200 000 zavojnica godišnje), 300–600 USD u zamjeni pogonskih valjaka i 150–400 USD u pneumatskim brtvama i priključcima. Ukupni godišnji trošak održavanja za pravilno održavan stroj u ovom radnom profilu iznosi 2000–4000 USD , ili otprilike 8–16% izvorne nabavne cijene stroja godišnje — trošak kojim se može upravljati u odnosu na ostvarenu uštedu rada.

Često postavljana pitanja

Može li automatski stroj za namotavanje žice rukovati oklopnim ili oklopljenim kabelom?

Da, pod uvjetom da su sustav zatezanja stroja i trn dimenzionirani za čvršći kabel. Oklopni kabel ima znatno veći minimalni radijus savijanja od standardne vodične žice — uvijek provjerite prema minimalnoj krutosti žice specificiranoj za stroj, a ne samo prema promjeru. Neki strojevi dizajnirani za savitljive kabele ne mogu generirati dovoljan okretni moment za namotavanje oklopljenog kabela bez preopterećenja motora. Potvrdite snagu motora (obično 2,2–7,5 kW za strojeve srednje klase) u odnosu na potrebnu silu namotavanja kabela.

Koja je razlika između stroja za namotavanje i stroja za premotavanje?

Stroj za namotavanje proizvodi gotove zavojnice za maloprodaju ili distribuciju iz velikih količina. Stroj za premotavanje prenosi žicu s jednog velikog bubnja ili namotaja na drugi, obično radi promjene formata kalema ili kombiniranja ili podjele veličina serije. Neki strojevi obavljaju obje funkcije s promjenom načina rada u PLC postavkama. Za većinu primjena pakiranja prikladniji je namjenski automatski stroj za namotavanje žice jer su njegovi sustavi za uvezivanje i izbacivanje optimizirani za izlaz gotovog svitka.

Je li moguće koristiti više veličina zavojnica na jednom stroju u smjeni?

Na strojevima s pohranom recepata u PLC-u, prebacivanje između veličina zavojnica je stvar odabira ispravnog recepta i podešavanja promjera igle ako je potrebno. Opoziv recepta traje manje od 60 sekundi; podešavanje trna na pneumatskim sustavima traje 2–5 minuta. Strojevi bez pohrane recepata zahtijevaju ručni ponovni unos svih parametara, što traje 10-20 minuta i uvodi rizik pogreške prilikom unosa kod operatera. Za pogone s više od dvije ili tri veličine zavojnica po smjeni, pohrana recepata je značajka o kojoj se ne može pregovarati.

Koje certifikate trebam tražiti pri kupnji?

Oznaka CE potrebna je za strojeve koji se prodaju u Europskom gospodarskom prostoru i potvrđuje usklađenost s Direktivom o strojevima (2006/42/EC). Za kupce iz Sjeverne Amerike, potražite UL ili CSA certifikat na električnoj ploči. Kineski proizvođači sve više isporučuju strojeve s oznakom CE za izvoz — provjerite je li certifikat izdalo akreditirano prijavljeno tijelo, a ne samoproglašeno. Zatražite Izjavu o sukladnosti i tehnički dosje o konstrukciji kao dio kupoprodajnog ugovora. Za industrije s posebnim sigurnosnim zahtjevima (žica za hranu, žica za sklapanje medicinskih uređaja) mogu se primjenjivati ​​dodatni certifikati.

Kako se stroj za namotavanje opruga odnosi na opremu za namotavanje žice u proizvodnom pogonu?

U pogonima koji proizvode opruge i pakirane proizvode od žice, stroj za namotavanje opruga i automatski stroj za motanje žice postoje kao potpuno odvojene linije. Dijele zajednički ulazni materijal — žicu — ali služe potpuno različitim nizvodnim procesima. Stroj za namotavanje opruga hrani sklop opruge ili liniju toplinske obrade; automatski stroj za namotavanje žice opskrbljuje skladište gotovih proizvoda ili područje otpreme. Unakrsna obuka operatera na obje vrste strojeva je moguća, ali zahtijeva posvećeno vrijeme obuke, budući da se logika prilagodbe, kontrolne točke kvalitete i prioriteti održavanja značajno razlikuju između ta dva stroja.
