Stroj za savijanje metala i stroj za savijanje opruga: Potpuni vodič

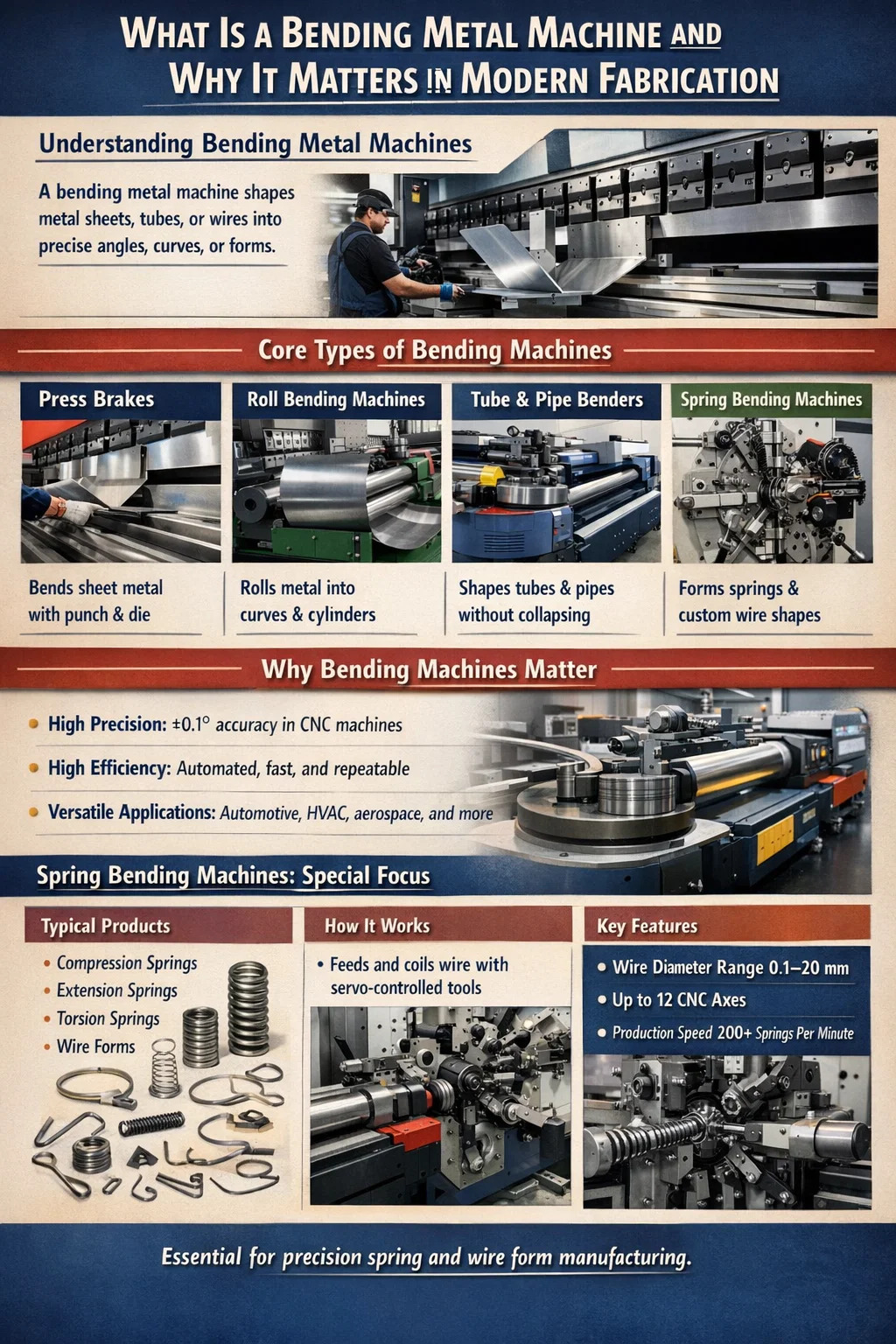

Što je stroj za savijanje metala i zašto je važan u modernoj proizvodnji

A stroj za savijanje metala je industrijska oprema dizajnirana za deformiranje metalnih izradaka — ploča, šipki, cijevi ili žice — u precizne kutove, krivulje ili složene trodimenzionalne oblike bez rezanja ili zavarivanja. Osnovni zaključak je jednostavan: ako vaša proizvodna linija zahtijeva dosljedne, ponovljive metalne oblike u mjerilu, namjenski stroj za savijanje nije dodatna oprema - on je okosnica vašeg radnog procesa. Ručno savijanje dovodi do ljudske pogreške, nedosljednih radijusa savijanja i zamora operatera; mehanizirano savijanje eliminira sva tri.

Moderni strojevi za savijanje metala kreću se od jednostavnih hidrauličkih preša koje mogu savijati lim od mekog čelika debljine 3 mm do sofisticiranih višeosnih CNC sustava koji mogu izvesti 40 različitih sekvenci savijanja u jednom automatiziranom ciklusu. Na primjer, CNC preša srednje klase može postići kutnu ponovljivost od ±0,1°, što je u biti nedostižno ručnim radom. Za automobilske nosače, HVAC kanale, okvire namještaja, električna kućišta i stotine drugih kategorija proizvoda, ova razina preciznosti nije luksuz - to je proizvodni zahtjev.

Stroj za savijanje opruga specijalizirani je podskup šire obitelji strojeva za savijanje. Dok se opća preša usredotočuje na lim, a stroj za savijanje opruga dizajniran je posebno za namotavanje, namotavanje i oblikovanje žice ili šipke u kompresijske opruge, istezne opruge, torzijske opruge i prilagođene oblike žice. Ove dvije vrste strojeva često koegzistiraju u istom objektu — a razumijevanje načina na koji se međusobno nadopunjuju ključno je za bilo kojeg upravitelja proizvodnje koji nabavlja opremu.

Osnovni tipovi strojeva za savijanje metala i njihova primjena

Pojam "stroj za savijanje metala" je kišobran koji pokriva nekoliko različitih arhitektura strojeva. Odabir pogrešne vrste za vašu primjenu dovodi do loše kvalitete dijelova, pretjeranog trošenja alata i nepotrebnih kapitalnih izdataka. U nastavku je strukturirana raščlamba glavnih kategorija.

Pritisnite kočnice

Preša je najrašireniji stroj za savijanje lima u svijetu. Koristi set za bušenje i matricu za primjenu lokalizirane sile duž ravne linije, stvarajući jedno savijanje po potezu. Hidraulične preše dominiraju zahtjevnim primjenama — savijanje čeličnih ploča debljine do 25 mm preko duljina savijanja od 6 metara ili više. Električne servo kočnice za preše, koje su sve popularnije od 2018., nude uštedu energije od 30–50% u usporedbi s hidrauličnim pandanima i pružaju kraća vremena ciklusa za rad s tankim promjerom (0,5–3 mm). CNC preše dodaju programibilno pozicioniranje stražnjeg stupnja, automatsku kompenzaciju krunjenja i sekvenciranje savijanja u više koraka, smanjujući vrijeme postavljanja sa sati na minute pri prebacivanju između programa izrade dijelova.

Strojevi za savijanje valjaka

Strojevi za savijanje valjka — koji se također nazivaju pločasti valjci ili savijači profila — koriste dva ili tri pogonska valjka za kontinuirano savijanje metala u lukove, prstenove ili cilindre. Nezamjenjivi su za proizvodnju tlačnih posuda, proizvodnju cijevi, arhitektonskih čeličnih konstrukcija i izradu spremnika. Simetrični stroj s tri valjka standard je za proizvodnju cilindara velikog promjera od ravnog lima. Stroj s četiri valjka dodaje četvrti valjak koji prethodno savija vodeći rub, eliminirajući ravnu točku koja je klasično ograničenje dizajna s tri valjka. Radijusi savijanja od uskih krivulja od 150 mm do blagih lukova koji se protežu nekoliko metara mogući su ovisno o tonaži stroja i promjeru valjka.

Strojevi za savijanje cijevi

Strojevi za savijanje cijevi savijaju šuplje dijelove - okrugle, kvadratne ili pravokutne cijevi - bez sabijanja poprečnog presjeka. Rotacijsko savijanje, najpreciznija metoda, pričvršćuje cijev na matricu i rotira je oko fiksne matrice za savijanje, često s unutarnjim trnom koji sprječava urušavanje stijenke. Ova je metoda standardna u automobilskim ispušnim sustavima, zaštitnim kavezima, okvirima bicikala i zrakoplovnim hidrauličnim vodovima. CNC savijači cijevi s višeslojnim alatnim glavama mogu proizvesti dijelove koji zahtijevaju višestruko savijanje u različitim ravninama — jedna komponenta ispušnog sustava automobila može imati 8 do 12 različitih zavoja programiranih u nizu.

Strojevi za savijanje žice i opruga

Strojevi za savijanje žice i strojevi za savijanje opruga obrađuju materijal manjeg promjera — obično žicu promjera od 0,1 mm do 20 mm — i oblikuju je u složene dvodimenzionalne ili trodimenzionalne oblike žice, kopče, držače, kuke i opruge. Ova kategorija zaslužuje posebnu raspravu i detaljno je obrađena u sljedećim odjeljcima.

Stroj za savijanje opruga: kako radi i što ga izdvaja

A stroj za savijanje opruga — također se naziva i stroj za namotavanje opruga, CNC formirač opruga ili stroj za oblikovanje žice, ovisno o konfiguraciji — visoko je specijalizirani stroj za savijanje metala dizajniran za preradu zaliha žice u opruge i oblike žice uz visoku propusnost. Razumijevanje njegovog principa rada pomaže razjasniti zašto se ne može jednostavno zamijeniti strojem za savijanje opće namjene.

Mehanizam za dovod i oblikovanje žice

Žica se izvlači iz kalema ili ravna iz namotaja i dovodi kroz precizne valjke za vođenje u zonu oblikovanja. Mehanizam za uvlačenje - obično servo pokretani sustav zakretanja - kontrolira duljinu raspoređene žice s točnošću od ±0,05 mm. U zoni oblikovanja, točka namotavanja ili alat za oblikovanje skreće žicu kako bi se dobio promjer namota. Alat za uspon istovremeno kontrolira aksijalno pomicanje zavojnice, određujući slobodnu duljinu i uspon opruge. Mehanizam za rezanje - bilo rotirajući rezač ili ekscentrični nož - odvaja gotovu oprugu od žice na programiranoj točki.

Na CNC strojevima za savijanje opruga, svaka os - duljina dodavanja, položaj točke namotaja, kut alata za nagib i vrijeme rezanja - neovisno je servo kontrolirana i sinkronizirana putem središnjeg kontrolera gibanja. Vrhunski strojevi proizvođača kao što su Wafios, Itaya ili Bamatec mogu proizvesti tlačne opruge brzinama većim od 200 komada u minuti za žicu malog promjera (ispod 1 mm), s ponovljivošću dimenzija kojoj se ručno namatanje opruge ne može približiti.

Vrste proizvedenih opruga

• Kompresijske opruge: Spiralni svici koji se odupiru tlačnoj sili. Najčešći tip opruge, koristi se u svemu, od kemijskih olovaka do automobilskih ventila.
• Produžne opruge: Usko namotane zavojnice s kukama na svakom kraju, dizajnirane da budu otporne na istezanje. Geometrija kuke je programirana u CNC ciklusu.
• Torzijske opruge: Žica namotana u zavojnicu s ravnim krakovima koji pohranjuju energiju kada su upleteni. Šarke vrata, štipaljke i mehanizmi garažnih vrata oslanjaju se na torzijske opruge.
• Oblici žice: Prilagođeni oblici savijene žice — kopče, držači, ručke, prstenovi i kuke — proizvedeni na višeosnim CNC strojevima za savijanje žice koji mogu savijati žicu u 3D prostoru.
• Konusne i bačvaste opruge: Opruge promjenjivog promjera zahtijevaju koordinirano podešavanje točke namotavanja tijekom ciklusa oblikovanja — sposobnost jedinstvena za CNC strojeve za savijanje opruga.

Uloga opruge u savijanju opruge

Opružni povrat — elastični oporavak metala nakon savijanja — središnji je izazov u svim operacijama savijanja metala, ali je posebno kritičan u proizvodnji opruga. Budući da funkcionalna izvedba opruge ovisi o preciznim geometrijskim dimenzijama (slobodna duljina, promjer zavojnice, korak), svaki povratni povrat koji uzrokuje dimenzionalno odstupanje izravno se pretvara u oprugu koja ne zadovoljava specifikaciju opterećenja. CNC strojevi za savijanje opruga algoritamski kompenziraju opružni povrat: upravljački softver prekomjerno savija žicu za izračunatu količinu tako da nakon elastičnog oporavka gotova opruga stane na ciljnu dimenziju. Ova vrijednost prekomjernog savijanja varira s materijalom žice, promjerom, stanjem temperature i radijusom savijanja, a moderni strojevi pohranjuju ove vrijednosti u biblioteke materijala za brzu promjenu posla.

Ključne tehničke specifikacije koje treba procijeniti pri kupnji stroja za savijanje metala

Kupnja stroja za savijanje metala - bilo da se radi o prešanoj kočnici, stroju za savijanje s oprugom ili savijaču cijevi - zahtijeva procjenu niza tehničkih parametara koji određuju može li stroj stvarno proizvoditi vaše dijelove. Oslanjanje na opis prodavača bez provjere ovih brojki u odnosu na vaše zahtjeve za dijelove je način na koji tvrtke završavaju sa strojevima koji ne mogu obaviti posao.

Za preše i strojeve za savijanje lima

• Tonaža: Maksimalna sila savijanja koju stroj može primijeniti, izražena u tonama ili kilonewtonima. Premala tonaža uzrokuje nepotpune zavoje; prevelika tonaža gubi kapital i energiju. Izračunajte potrebnu tonažu pomoću formule: T = (575 × t² × L) / V, gdje je t debljina materijala u mm, L je duljina savijanja u mm, a V je širina otvora matrice.
• Duljina savijanja: Maksimalna duljina jednog ravnog zavoja, obično je 1,25 m do 6 m. Osigurajte da ovo premašuje vašu najdužu dimenziju dijela.
• Hod unatrag i preciznost: Stražnji mjerač postavlja materijal prije svakog savijanja. CNC stražnji mjerač s ±0,01 mm točnosti pozicioniranja standard je za precizan rad.
• Otvorena visina i hod: Određuje koliko duboko se kutija ili kanal može saviti bez da dio udari o okvir stroja.
• Sustav krunjenja: Veći strojevi se savijaju pod opterećenjem, uzrokujući da središte savijanja bude pliće od rubova. Aktivni sustav krunjenja automatski kompenzira ovaj otklon.

Za strojeve za savijanje opruga

• Raspon promjera žice: Svaki je stroj ocijenjen za određeni raspon promjera žice — na primjer, 0,3–3,5 mm ili 1–8 mm. Rad izvan ovog raspona smanjuje kvalitetu i rizikuje oštećenje stroja.
• Broj CNC osi: Početni strojevi za namotavanje opruga mogu imati 4 osi; napredni višeklizni strojevi za oblikovanje žice mogu imati 8 do 16 neovisnih servo osi, omogućujući složene 3D oblike žice u jednom ciklusu.
• Brzina proizvodnje: Mjereno u komadima u minuti. Brzina uvelike varira ovisno o promjeru žice i geometriji opruge — stroj koji proizvodi 200 ppm na žici od 0,5 mm može proizvesti samo 30 ppm na žici od 3 mm.
• Raspon promjera zavojnice: Najmanji i najveći vanjski promjer opruga koje stroj može proizvesti, određen rasponom podešavanja točke namotaja.
• Kontrolni sustav i programsko sučelje: Moderni strojevi za savijanje opruga koriste vlastite CNC kontrolere s grafičkim programskim sučeljima. Neki proizvođači nude softver za simulaciju koji pretpregledava geometriju opruge prije pokretanja žice, čime se značajno smanjuju troškovi postavljanja.
• Ispravljač hrane: Uređaj za ravnanje žice s više valjaka uzvodno od zone oblikovanja uklanja zaostalu zakrivljenost sa smotane žice. Neadekvatno ispravljanje vodeći je uzrok nedosljedne geometrije opruge.

Materijali obrađeni strojevima za savijanje metala

Materijal koji se savija određuje odabir alata, zahtjeve prema tonaži, kompenzaciju povratnog povrata i mogući radijus savijanja. Ne savijaju se svi metali jednako, a stroj za savijanje metala optimiziran za meki čelik može proizvesti potpuno drugačije rezultate - ili potpuno pogriješiti - pri pokušaju savijanja kaljenog opružnog čelika ili titana.

Blagi čelik i niskougljični čelik

Zadani referentni materijal za strojeve za savijanje metala. Blagi čelik (granica razvlačenja približno 250 MPa) oprašta, čisto se savija i ima umjerenu oprugu. To je materijal koji se koristi u ocjenama tonaže stroja i preporukama za otvaranje kalupa. Blagi čelik razreda S235 ili A36 pouzdano se savija do minimalnog unutarnjeg radijusa savijanja od 0,5× debljine materijala bez pucanja.

Čelik visoke čvrstoće i napredni čelik visoke čvrstoće

HSLA čelik (granica razvlačenja 350–700 MPa) i AHSS tipovi koji se koriste u karoserijskim strukturama automobila zahtijevaju znatno veću tonažu za savijanje — često 2 do 3 puta tonaža potrebna za ekvivalentnu debljinu mekog čelika . Opružni povrat je također proporcionalno veći: savijanje od 90° u HSLA čeliku može zahtijevati programiranje proboja na 84–87° kako bi se postiglo 90° nakon povratnog povrata. Otvor matrice također mora biti širi kako bi se spriječilo pucanje na liniji savijanja.

Nehrđajući čelik

Austenitni nehrđajući čelici (304, 316) stvrdnjavaju se tijekom savijanja, što povećava otpornost kako savijanje napreduje. Zahtijevaju otprilike 50% veću nosivost od mekog čelika iste debljine i pokazuju izražen povratni povrat. Površine alata moraju se održavati čistima kako bi se spriječilo da nehrđajući čelik pokupi onečišćenje, što uzrokuje koroziju tijekom rada.

Aluminijske legure

Aluminij zahtijeva manju težinu od čelika, ali je skloniji površinskim oznakama i pucanju ako se savija poprečno u smjeru zrna lima. Stanje kaljenja je kritično: 5052-H32 se lako savija do polumjera debljine 1×, dok 6061-T6 u istoj debljini može puknuti osim ako se radijus savijanja ne poveća na debljinu 3–4×. Strojevi za savijanje opruga koji obrađuju aluminijsku žicu za električnu industriju ili industriju pakiranja moraju koristiti polirane vodilice i alate za oblikovanje kako bi se spriječilo oštećenje površine.

Opružni čelik i tvrdo vučena žica

Čelik za opruge — obično čelik s visokim udjelom ugljika (0,6–1,0% ugljika) ili legirani čelik za opruge kao što je 51CrV4 — primarni je materijal za strojeve za savijanje opruga. Ovi materijali imaju granice razvlačenja od 1.000-2.000 MPa i izuzetno visok povrat opruge. Stroj za savijanje opruga mora biti sposoban primijeniti sile oblikovanja koje premašuju granicu tečenja žice dok precizno kontroliraju plastičnu deformaciju koja određuje konačnu geometriju opruge. Glazbena žica (ASTM A228) najčešća je vrsta opružne žice — preko 70% preciznih tlačnih opruga namotane su od glazbene žice ili tvrdo vučene žice zbog svoje postojane vlačne čvrstoće i kvalitete površine.

CNC naspram hidrauličkog naspram ručnog: Odabir pravog upravljačkog sustava

Svaki stroj za savijanje metala spada u jednu od tri razine upravljanja: ručni, hidraulički/mehanički s osnovnim kontrolama ili puni CNC. Svaka razina ima poseban profil cijene i mogućnosti, a pravi izbor ovisi o obujmu proizvodnje, složenosti dijelova i raspoloživoj vještini operatera.

Ručni strojevi za savijanje

Ručne kočnice za savijanje, ručno upravljane kočnice za kutiju i tavu i ručno podešeni strojevi za namotavanje opruga prikladni su za rad na prototipima, vrlo malu proizvodnju (manje od 50 dijelova po seriji) ili situacije u kojima je raznolikost dijelova iznimno velika i postavke se stalno mijenjaju. Njihov kapitalni trošak je nizak — ručna kočnica za savijanje koja može savijati čelik od 1,2 mm preko 1 m može se kupiti za 500–3000 USD. Kompromis je kvaliteta ovisna o operateru, spora propusnost i značajan fizički napor za teža mjerila. U kontekstu proizvodnje opruga, tokarilice s ručnim navijanjem opruga i dalje se koriste za izradu prototipa i narudžbe pojedinačnih komada po narudžbi gdje bi vrijeme CNC programiranja premašilo vrijednost dijelova.

Hidraulički strojevi s osnovnim kontrolama

Hidraulične preše s jednostavnim graničnikom dubine i ručno postavljenim stražnjim mjeračem predstavljaju radnu snagu malih i srednjih proizvodnih pogona diljem svijeta. Ovi strojevi su robusni, relativno jednostavni za održavanje i sposobni za teške poslove. Hidraulična preša od 100 tona, 2,5 m s osnovnom 2-osnom stražnjom mjerom obično košta 15 000 do 40 000 USD, ovisno o marki i podrijetlu. Prikladni su za srednje velike serije jednostavnih dijelova — ravnih prirubnica, kanala i kutova od mekog čelika ili aluminija gdje je potrebno jedno ili dva savijanja po dijelu.

CNC strojevi za savijanje

Potpuna CNC kontrola pretvara stroj za savijanje u programibilnu proizvodnu ćeliju. CNC presa za prešu pohranjuje stotine programa za izradu dijelova, od kojih svaki definira redoslijed savijanja, položaje zadnjeg profila, dubinu hoda proboja, korekciju krunjenja i parametre materijala. Operateri odabiru program, učitavaju dio, a stroj automatski izvršava cijeli slijed savijanja. Vrijeme postavljanja za ponovni posao pada s 45–90 minuta (na ručno postavljenom stroju) na ispod 5 minuta. Za tvornicu koja radi 20-30 različitih brojeva dijelova dnevno, ovo smanjenje neproduktivnog vremena vrijedi više godišnje od premije cijene CNC sustava.

CNC strojevi za savijanje opruga daju analogne prednosti: nakon što je opružni program napisan i kvalificiran, svaka sljedeća proizvodna serija počinje od poznate dobre osnovne linije. Promjene parametara — promjer zavojnice, slobodna duljina, korak — zahtijevaju samo uređivanje softvera, a ne mehanička podešavanja. Vodeći CNC upravljački uređaji za opružne strojeve iz Wafiosa (Njemačka) i Itaya (Japan) uključuju dimenzionalne povratne informacije u stvarnom vremenu: integrirani mjerni sustav provjerava svaku oprugu prema programiranoj specifikaciji, automatski odbacujući dijelove koji su izvan tolerancije. Vrijeme kvalifikacije prvog članka smanjuje se za 60–80% u usporedbi s ručno postavljenim strojevima za namotavanje.

Alati za strojeve za savijanje metala: odabir, održavanje i cijena

Stroj za savijanje je onoliko sposoban koliko i njegov alat. Za preše, set izbijača i matrica određuje minimalni radijus savijanja, mogući kut savijanja i maksimalnu debljinu materijala. Za strojeve za savijanje opruga, alati za namotavanje, alati za uspon i alati za rezanje definiraju geometrije opruga koje se mogu proizvesti. Alati su stalni trošak koji se mora uračunati u izračun ukupnog troška vlasništva.

Alati za prešu

Standardni alati za preše u europskom stilu (kompatibilni s Trumpf/Wila) postali su de facto globalni standard, s alatima jednog proizvođača koji odgovaraju strojevima desetaka drugih. Profili bušilica su u rasponu od bušilica pod oštrim kutom (30°) za uske prirubnice do bušilica guščijeg vrata za duboko savijanje kutija do bušilica za porubljivanje za presavijanja nula radijusa. Otvori za V-matricu odabiru se na temelju debljine materijala: industrijsko pravilo je da je V-otvor = 6–10× debljina materijala za savijanje zrakom. Probijači i matrice od kaljenog alatnog čelika u standardnim konfiguracijama traju 500.000 do 1.000.000 udaraca prije nego što zahtijevaju popravak. Specijalni alati — valjkasti sljedbenici za radijusno savijanje, pomaknuti probojci za uske prirubnice — dodaje svestranost, ali povećava troškove inventara alata.

Alat za strojeve za savijanje opruga

Alati za stroj za savijanje opruga više su specifični za primjenu od alata za prešu. Točke za namotavanje obično su s vrhom od volfram karbida kako bi izdržale kontinuiranu abraziju visoko rastezne žice pri velikoj brzini. Točka namotavanja može trajati 50-200 milijuna ciklusa prije zamjene, ali to značajno varira ovisno o stanju površine žice i podmazivanju. Alati za nagib, cijevi za navođenje i alati za rezanje također su podložni habanju i moraju se provjeravati u redovitim intervalima. Održavanje zaliha potrošnog materijala za alate — posebno za opruge velike količine proizvodnje — sprječava skupe neplanirane zastoje. Cijena kompletnog kompleta alata za novi profil opruge na CNC stroju za savijanje opruga kreće se od 200 do 2000 USD, ovisno o složenosti, što je skromno u usporedbi s cijenom alata za prešu za neobične geometrije dijelova.

Praksa održavanja alata

• Svakih 50 000 udaraca provjerite ima li na vrhovima preše za lomljenje ili deformaciju; okrhnuti probojac stvara porast naprezanja u savijenom dijelu koji može uzrokovati preuranjeni otkaz zbog zamora tijekom rada.
• Površine V-matrice održavajte čistima od metalnih ostataka; ugrađene čestice uzrokuju površinske oznake na donjoj strani obratka.
• Nanesite odgovarajuće mazivo za žicu (obično vodotopivo ulje za izvlačenje) na dovode žice stroja za savijanje opruga; neodgovarajuće podmazivanje povećava trošenje alata za namotavanje za faktor 3-5×.
• Spremite alat za prešu u namjenske police koje sprječavaju kontakt između reznih rubova; kontakt između alata uzrokuje mikro-krhotine koje dramatično skraćuju radni vijek.
• Zabilježite cikluse korištenja alata i uspostavite intervale zamjene na temelju izmjerenog trošenja, a ne samo vizualnog pregleda — dimenzionalni pomak povezan s trošenjem dimenzija opruge često prethodi vidljivom oštećenju alata.

Uobičajeni problemi kvalitete kod savijanja metala i kako ih riješiti

Svaki rad stroja za savijanje metala nailazi na probleme s kvalitetom koji se ponavljaju. Identificiranje temeljnog uzroka — stroja, alata, materijala ili programiranja — preduvjet je za rješavanje problema. Sljedeći su najčešći nedostaci koji se susreću u operacijama presa i savijanja opruga, s njihovim uzrocima i ispravcima.

Nedosljednost kuta preko duljine zavoja

Simptom: Zavoj od 90° ima 90° u sredini, ali 92° na krajevima, ili obrnuto. Uzrok na preši: deformacija okvira stroja (savijanje) pod opterećenjem, uzrokujući da se središte kreveta deformira više od krajeva. Ispravak: aktivirajte sustav krunjenja; ako stroju nedostaje krunjenje, upotrijebite segmentiranu matricu s debljim dijelovima u sredini ili smanjite duljinu savijanja kako biste ostali unutar nazivnog kapaciteta ravnog savijanja stroja. Na stroju za savijanje opruga, varijacije nagiba duž duljine opruge sugeriraju istrošeni alat za nagib ili nedosljedno ravnanje žice.

Opružna varijacija između dijelova

Simptom: Dijelovi savijeni prema istom programu izlaze pod malo drugačijim kutovima — unutar jedne serije ili između serija. Uzrok: varijacija svojstava materijala između namotaja ili ploča. Čak i certificirani materijal iste razine može varirati za ±5–10% u granici razvlačenja između proizvodnih zagrijavanja. Ispravak: donje savijanje (kovano) umjesto zračnog savijanja eliminira varijaciju opruge po cijenu veće tonaže — materijal je u potpunosti plastično deformiran kroz svoju debljinu. Za savijanje opruge, to se očituje kao raspršenje po slobodnoj duljini i ispravlja se pooštravanjem specifikacija dobavljača žice (raspon vlačne čvrstoće), poboljšanjem ravnanja žice i korištenjem mjerenja povratne sprege zatvorene petlje za podešavanje parametara oblikovanja u stvarnom vremenu.

Pukotine na liniji savijanja

Simptom: Vanjska površina zavoja razvija mikropukotine ili vidljive lomove. Uzroci: radijus savijanja prevelik za materijal, savijanje u suprotnom smjeru zrna materijala (smjer kotrljanja) ili korištenje očvrslog materijala koji nema dovoljnu duktilnost. Ispravak: povećati unutarnji polumjer savijanja (minimalno 1× debljina materijala za većinu čelika u poprečnom smjeru, 2× u uzdužnom smjeru za tvrđe legure). Za metalni lim, usmjerite dijelove tako da linija savijanja bude okomita na smjer valjanja. Za opružnu žicu, pucanje ukazuje na defekte površine žice ili radijus namotavanja ispod minimalnog za taj promjer i temperaturu žice.

Pomicanje slobodne duljine opruge tijekom proizvodne serije

Simptom: Slobodna duljina opruge počinje od nominalne vrijednosti i postupno se povećava ili smanjuje tijekom proizvodnog ciklusa bez promjena programa. Uzrok: toplinsko širenje valjaka za uvlačenje stroja ili alata za oblikovanje dok se stroj zagrijava od hladnog pokretanja ili progresivno trošenje točke namotavanja mijenjajući efektivni polumjer namotavanja. Ispravak: dopustite 15-20 minuta zagrijavanja prije mjerenja proizvodnje; pratiti i bilježiti slobodnu duljinu na statističkoj karti kontrole procesa tijekom cijelog ciklusa; uspostavite intervale izmjene alata na temelju izmjerenog pomaka duljine, a ne proizvoljnih vremenskih intervala.

Primjene u industriji: gdje su strojevi za savijanje metala i strojevi za savijanje opruga neophodni

Razumijevanje koje industrije najviše ovise o strojevima za savijanje metala pomaže kontekstualizirati opseg ove kategorije opreme i uloge uključene u odabir i održavanje strojeva.

Automobilska proizvodnja

Pojedinačno putničko vozilo sadrži procjenu 100 do 200 pojedinačnih opružnih komponenti — opruge ventila, opruge ovjesa, opruge sjedala, povratne opruge kočnica, opruge kvačila i deseci žica i držača. Svaki od njih proizveden je na stroju za savijanje opruga. Strojevi za savijanje lima proizvode ojačanja tijela, nosače, toplinske štitove i konstrukcijske elemente. Tolerancijski zahtjevi automobilske industrije — u kombinaciji s proizvodnim količinama koje se mjere u milijunima jedinica godišnje — čine CNC strojeve za savijanje s mjerenjem unutar procesa i statističkom kontrolom procesa bitnim.

Zrakoplovstvo i obrana

Aerospace aplikacije zahtijevaju sljedivost i certificiranje u svakom proizvodnom koraku. CNC strojevi za savijanje u zrakoplovnim objektima moraju održavati potpune revizijske tragove — bilježeći koji je program korišten, koji su bili parametri stroja i koje su bile izmjerene dimenzije svakog dijela. Titan, Inconel i legure aluminija i litija predstavljaju ekstremne izazove savijanja: povratna sila titana je približno dvostruko više od čelika pri ekvivalentnoj debljini, zahtijevajući sofisticiranu kompenzaciju prekomjernog savijanja. Strojevi za savijanje opruga u zrakoplovstvu proizvode opruge stajnog trapa, opruge sjedala za izbacivanje i povratne opruge kontrolnog kabela prema preciznim specifikacijama opterećenja potvrđenim obaveznim ispitivanjem opterećenja.

Elektronika i električna oprema

Elektronička industrija koristi strojeve za savijanje opruga za proizvodnju kontaktnih opruga za konektore, kontakte baterija, opruge prekidača i držače oblika žice u rasponu materijala od fosforne bronce i berilij bakra do nehrđajućeg čelika. Ti su dijelovi često iznimno mali - česti su promjeri žice od 0,1-0,5 mm - i zahtijevaju proizvodne stope od nekoliko stotina komada u minuti s dimenzijskim tolerancijama od ±0,02 mm. Strojevi za savijanje lima proizvode kućišta, šasije i nosače hladnjaka za elektroničku opremu od aluminija i čelika.

Izgradnja i HVAC

Prešane kočnice i prešane kočnice dominiraju konstrukcijom i metalnom proizvodnjom HVAC, proizvodeći kanale, opšivke, prednje ploče, strukturne nosače, kutove nadvoja i kućišta opreme od pocinčanog čelika, aluminija i nehrđajućeg čeličnog lima. Prodavaonica lima koja opslužuje HVAC trgovinu može koristiti 3-8 preša različitih kapaciteta za rukovanje različitim materijalima i veličinama dijelova. Produktivnost u tim trgovinama mjeri se linearnim metrima savijenog profila po smjeni — dobro vođen rad CNC preše može proizvesti 2.000 do 4.000 dužnih metara savijenog proizvoda po 8-satnoj smjeni , ovisno o složenosti dijela i materijalu.

Proizvodnja medicinskih uređaja

Medicinske opruge i oblici žice — žice za navođenje katetera, opruge za kirurške kopče, opruge za fiksiranje implantata i komponente dijagnostičke opreme — proizvode se na preciznim strojevima za savijanje opruga prema biomedicinskim specifikacijama. Materijali u ovom sektoru uključuju nehrđajući čelik 316L, nitinol (legura s pamćenjem oblika nikla i titana) i titan. Oblikovanje nitinolske žice na stroju za savijanje s oprugom posebno je izazovno: superelastično ponašanje materijala znači da standardni modeli povratne opruge nisu primjenjivi, a putanje alata moraju se razviti empirijski za svaku geometriju dijela.

Vodič za kupnju: na što treba obratiti pozornost pri nabavi stroja za savijanje opruga ili preše

Nabavka stroja za savijanje metala - posebno stroja za savijanje opruga - zahtijeva više pažnje od većine kupnji kapitalne opreme jer je sposobnost stroja vrlo specifična za primjenu, a razlike u performansama između dobavljača su značajne. Sljedeći kontrolni popis primjenjuje se bez obzira na to kupujete li novi, obnovljeni ili rabljeni.

Definirajte svoje zahtjeve za dijelove prije kontaktiranja dobavljača

• Za preše: maksimalna debljina materijala, maksimalna duljina savijanja, minimalni unutarnji polumjer savijanja, kutna tolerancija i godišnji obujam proizvodnje po obitelji dijelova.
• Za strojeve za savijanje opruga: materijal žice i raspon promjera, vrste opruga (kompresija, istezanje, torzija, oblik žice), minimalni i najveći promjer svitka, raspon slobodne duljine, tolerancija specifikacije opterećenja i potrebna stopa proizvodnje u komadima u minuti.
• Odredite svojih 5 brojeva dijelova s ​​najvećim volumenom i svoja 3 broja dijela koji su geometrijski najsloženiji — stroj se mora nositi i s vodećim i s teškim dijelovima.

Ocijenite dobavljače na temelju stručnosti u primjeni, a ne samo na temelju specifikacija stroja

Dobavljač koji može pokrenuti vaše stvarne uzorke dijelova na svom demonstracijskom stroju i pokazati vam rezultate inspekcije prvog artikla neizmjerno je vrjedniji od onoga koji daje samo specifikacijske listove. Inzistirajte na demonstraciji stroja sa svojom žicom ili pločastim materijalom prije nego što se obvežete na kupnju. Zatražite preporuke od kupaca u svojoj djelatnosti i kontaktirajte ih. Pitajte konkretno o točnosti tijekom vremena (ne samo o performansama izvan kutije), dostupnosti rezervnih dijelova i odzivu tehničke podrške kada se stroj pokvari tijekom proizvodnje.

Ukupni trošak vlasništva tijekom 10 godina

Nabavna cijena stroja za savijanje metala obično iznosi 40–60% njegovih ukupnih troškova vlasništva tijekom 10-godišnjeg vijeka trajanja. Bilanca se sastoji od alata (5 000 – 50 000 USD tijekom životnog vijeka stroja za prešu), održavanje i rezervne dijelove (proračun 2 – 4% nabavne cijene godišnje), potrošnju energije (hidraulička preša od 80 tona troši približno 7,5 kW; ekvivalentni električni servo stroj u prosjeku troši 1,5 – 2 kW) i obuku operatera. Za stroj za savijanje opruga dodajte troškove ostatka žice tijekom postavljanja — loše programiran posao oblikovanja opruga na CNC stroju može potrošiti 5-15 kg žice prije nego što se postigne dobar uzorak, što za 3-8 USD/kg za glazbenu žicu predstavlja 15-120 USD gubitka sirovog materijala po postavljanju.

Rabljeni i obnovljeni strojevi: prilika i rizik

Rabljena preša renomiranog proizvođača — AMADA, Trumpf, Bystronic, LVD — može pružiti 80–90% mogućnosti novog stroja po 30–50% nabavne cijene, pod uvjetom da je stroj pravilno održavan i da su CNC kontroler i hidraulički sustav u dobrom stanju. Ključne točke inspekcije uključuju paralelizam klipa (provjerite preciznom razinom preko klipa na više pozicija), točnost pozicioniranja zadnjeg mjerača (provjerite s programom testiranja koji izvodi 20 uzastopnih ciklusa pozicioniranja i varijacija mjerenja) i stanje hidrauličkog ulja i stabilnost tlaka u sustavu. Za rabljene strojeve za savijanje opruga provjerite istrošenost alata za namotavanje, stanje valjaka za uvlačenje i provjerite može li upravljački sustav komunicirati s trenutnim softverom za programiranje — zastarjeli vlasnički kontroleri mogu učiniti stroj praktično neupotrebljivim ako softver više nije podržan.

Sigurnosni zahtjevi za rad strojeva za savijanje metala

Preše i strojevi za savijanje opruga su među alatnim strojevima koji su najskloniji ozljedama u proizvodnji metala. Osobito preša ima dugu povijest ozljeda šake i prstiju uzrokovanih probijanjem i matricom koja se brzo zatvara. Moderni sigurnosni standardi značajno su smanjili stope ozljeda, ali usklađenost zahtijeva razumijevanje uključenih specifičnih sigurnosnih sustava.

Sigurnosni sustavi press kočnica

• Laserska sigurnosna zaštita (npr. SICK PSENvip, Lazer Safe): Laserska zavjesa postavljena neposredno ispred bušilice nadzire točku isključivanja — točku u kojoj je bušilica dovoljno blizu materijala da više nije moguće zaštititi prste od zone zatvaranja. Iznad točke isključivanja, ako se otkrije prepreka, ram se zaustavlja. Ovo je trenutni sigurnosni standard za nove preše koje se prodaju u EU i većini drugih reguliranih tržišta.
• Upravljanje s dvije ruke: Zahtijeva da obje ruke budu istovremeno na kontrolnim gumbima kako bi se pokrenuo ciklus savijanja, sprječavajući da jedna ruka bude u području matrice tijekom spuštanja.
• Praćenje sigurne brzine: Cun se spušta malom brzinom (obično ≤10 mm/s) u zoni prigušivanja — zadnjih nekoliko milimetara prije kontakta s materijalom — čak i ako je sigurnosna zaštita aktivna, kao sekundarni zaštitni sloj.
• Krugovi za zaustavljanje u nuždi: Nožna papučica za hitno zaustavljanje i gumbi za hitno zaustavljanje montirani na okvir moraju ispunjavati zahtjeve sigurnosnog kruga kategorije 3 ili 4 prema ISO 13849, pružajući redundantne kanale za zaustavljanje.

Sigurnost stroja za savijanje opruga

Strojevi za savijanje opruga predstavljaju drugačiji profil ozljeda: primarna opasnost su krajevi žice koji lete tijekom motanja, osobito kada dođe do loma žice ili pogrešnog uvlačenja pri velikoj brzini proizvodnje. Krajevi žica pri 150–200 m/min mogu uzrokovati ozbiljne razderotine. Zatvorena zaštita oko zone formiranja, obvezna OZO (zaštitne naočale i rukavice otporne na posjekotine) i sustavi automatskog zaustavljanja aktivirani senzorima puknuća žice minimalni su sigurnosni zahtjevi. Strojevi za savijanje opruga nikada ne bi trebali raditi s uklonjenim štitnicima, čak ni tijekom postavljanja i podešavanja - praksa koja dramatično povećava rizik od ozljeda i vodeći je uzrok ozljeda koje se događaju u pogonima za proizvodnju opruga.
