Savijanje metalne žice: Vodič za materijale, strojeve i procese

Što trebate znati prije savijanja metalne žice

Savijanje metalne žice nije jedan proces — to je kategorija preciznih proizvodnih operacija koje se značajno razlikuju ovisno o materijalu žice, promjeru, potrebnoj geometriji i obujmu proizvodnje. Kratak odgovor: za male količine ili zanatske primjene, ručni alati i jednostavne šablone obavljaju posao; za industrijsku proizvodnju, namjenski stroj za savijanje opruga ili CNC stroj za oblikovanje žice jedini je održiv put do dosljedne kvalitete i troškovne učinkovitosti.

Razumijevanje mehanike koja stoji iza ispravnog savijanja metalne žice od samog početka sprječava najčešće i najskuplje pogreške — pogrešnu procjenu povratnog povrata, površinske pukotine, neuspjehe pri otvrdnjavanju i nedosljednost dimenzija u serijama. Ovaj članak pokriva ponašanje materijala, izbor alata, tipove strojeva, procesne parametre i kontrolu kvalitete, s konkretnim podacima iz prakse u industriji.

Kako se metalna žica ponaša pod silom savijanja

Svaka operacija savijanja metalne žice uključuje dva konkurentna fenomena: elastičnu deformaciju i plastičnu deformaciju. Elastična zona se vraća kada se sila otpusti; plastična zona zadržava novi oblik. Omjer između to dvoje određuje koliko je "prekomjernog savijanja" potrebno za postizanje ciljnog kuta — kritični izračun za bilo koju preciznu komponentu.

Springback: izvor broj jedan dimenzionalne pogreške

Do opruge dolazi jer vanjska vlakna savijene žice prolaze kroz elastičnu deformaciju i djelomično se oporavljaju nakon otpuštanja alata za savijanje. Veličina povratnog povrata ovisi o tri varijable:

• Omjer polumjera savijanja i promjera žice (omjer R/d): niži omjer R/d proizvodi trajniju deformaciju i manji povratni povrat.
• Granica tečenja materijala žice: nehrđajući čelik visoke čvrstoće (granica tečenja 500–700 MPa) popušta znatno više od meko žarenog bakra (granica tečenja 70–100 MPa).
• Indeks otvrdnuća pri obradi: materijali s visokim eksponentom očvrsnuća (n-vrijednost) ukrućuju se dok se deformiraju, što mijenja opružno ponašanje u sredini savijanja.

U praktičnom smislu, žica od nehrđajućeg čelika od 1,2 mm savijena pod kutom od 90° može zahtijevati kut alata od 97°–103° za kompenzaciju opruge, ovisno o temperamentu. Moderni CNC stroj za savijanje opruga automatski računa na to putem kompenzacije kuta zatvorene petlje, ali ručne ili poluautomatske postavke zahtijevaju od operatera da empirijski unese korekciju.

Minimalni polumjer savijanja prema materijalu

Pokušaj savijanja metalne žice ispod minimalnog radijusa savijanja uzrokuje pucanje na vanjskoj površini ili izvijanje na unutarnjoj površini. Donja tablica daje referentne vrijednosti za najčešće korištene materijale žice:

Ove brojke naglašavaju zašto se odabir materijala žice događa prije odabira alata - a ne nakon. Stroj za savijanje opruga postavljen za čeličnu žicu s niskim udjelom ugljika proizvest će dijelove izvan tolerancije ako operater prijeđe na nehrđajući čelik bez ponovne kalibracije kuta savijanja i geometrije alata.

Raspon promjera žice i njegov učinak na odabir alata i stroja

Promjer žice je najvažniji čimbenik pri odabiru opreme. Potrebna sila savijanja mjeri se s kubom promjera žice, što znači da udvostručenje promjera povećava potrebni moment savijanja otprilike osam puta. Stroj namijenjen za žicu od 1,5 mm ne može jednostavno "jače pritisnuti" da savije žicu od 3 mm — geometrija alata, mehanizam za pomicanje i pogonski sustav rade u različitim režimima.

Fina žica (ispod 1,0 mm)

Fino savijanje žice promjera ispod 1,0 mm koristi se u medicinskim uređajima, preciznoj elektronici i proizvodnji mikro-opruga. U ovoj mjeri, završna obrada površine i podmazivanje postaju kritični jer čak i mikroskopsko trošenje alata mijenja geometriju savijanja. Strojevi za savijanje s mikro oprugama u ovom rasponu obično rade na napetosti žice ispod 5 N i zahtijevaju alate od kaljenog karbida za održavanje stabilnosti dimenzija u proizvodnim serijama od 50 000 komada.

Zahtjevi za preciznošću dodavanja također su ekstremni: komponenta žice od 0,5 mm s duljinom kraka od 10 mm treba ponovljivost dodavanja unutar ±0,05 mm kako bi ostala unutar tolerancije duljine od ±0,5%. Servo pogonjeni sustavi dodavanja na CNC strojevima za oblikovanje opruga to postižu dosljedno; mehanizmi za ručno uvlačenje ne mogu.

Standardna industrijska žica (1,0–4,0 mm)

Ovo je najčešći raspon promjera za savijanje žice opće namjene, uključujući kompresijske opruge, torzijske opruge, žičane oblike, spojnice i kuke koje se koriste u automobilskoj industriji, proizvodnji uređaja i namještaja. Stroj za savijanje opruga dizajniran za ovu ponudu okosnica je većine trgovina za oblikovanje žice.

Dobro konfiguriran CNC stroj za savijanje žice u ovom rasponu može proizvesti 60-200 dijelova u minuti , ovisno o složenosti dijela i broju operacija savijanja po ciklusu. Torzijska opruga od čelične žice od 2,0 mm s 8 zavojnica i dvije noge obično radi pri 80–120 ppm na 4-osnom CNC stroju za namotavanje.

Teška žica i šipka (4,0–12,0 mm i više)

Savijanje teške žice približava se teritoriju oblikovanja armature i obrade konstrukcijske žice. Strojevi u ovom rasponu koriste hidrauličke ili teške servo pogone za stvaranje potrebnih sila savijanja. Brzine proizvodnje su niže (10–40 ppm), ali su težine dijelova i strukturni zahtjevi daleko veći. Strojevi za savijanje armature, na primjer, rutinski obrađuju čeličnu šipku od 8 mm do 12 mm pri silama savijanja većim od 2000 N.

Vrste strojeva za savijanje opruga i opreme za oblikovanje žice

Izraz "stroj za savijanje opruga" široko se koristi u industriji za označavanje bilo kojeg automatiziranog ili poluautomatiziranog stroja koji savija metalnu žicu u oblike opruge ili žice. U praksi postoji nekoliko različitih arhitektura strojeva, od kojih je svaka optimizirana za različite geometrije dijelova i proizvodne zahtjeve.

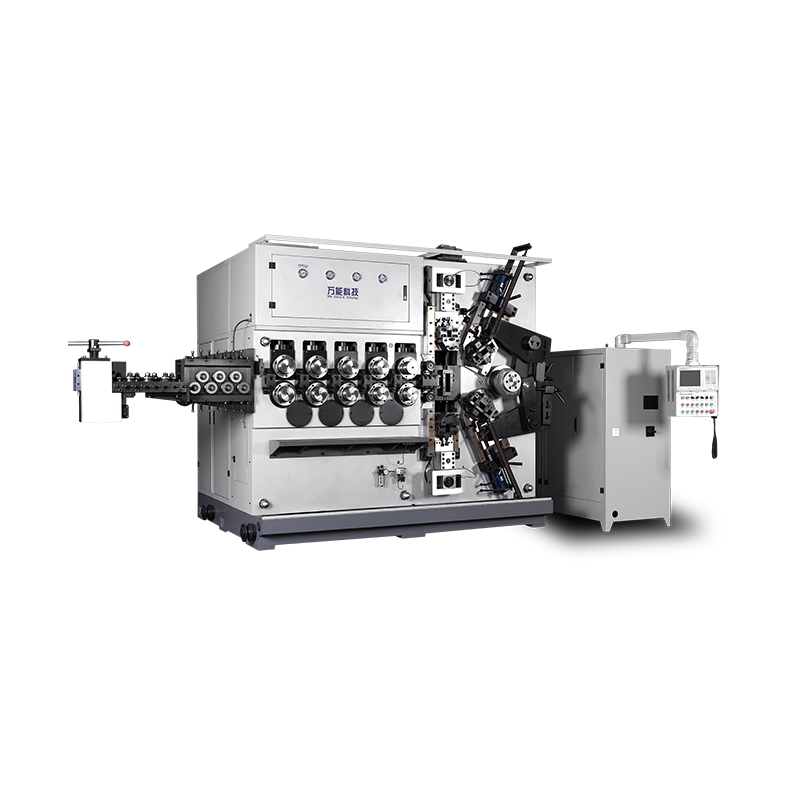

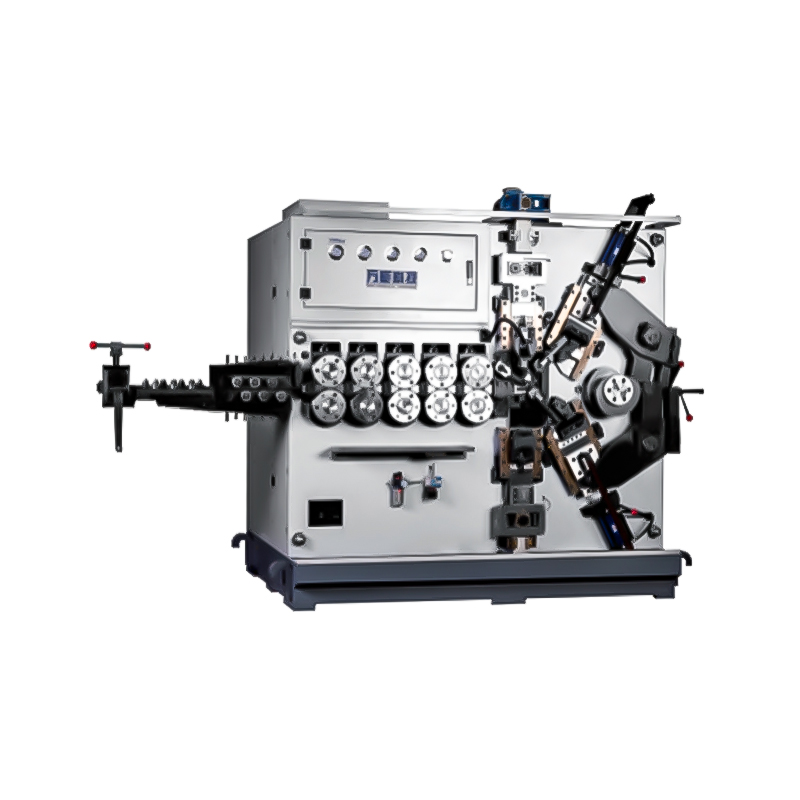

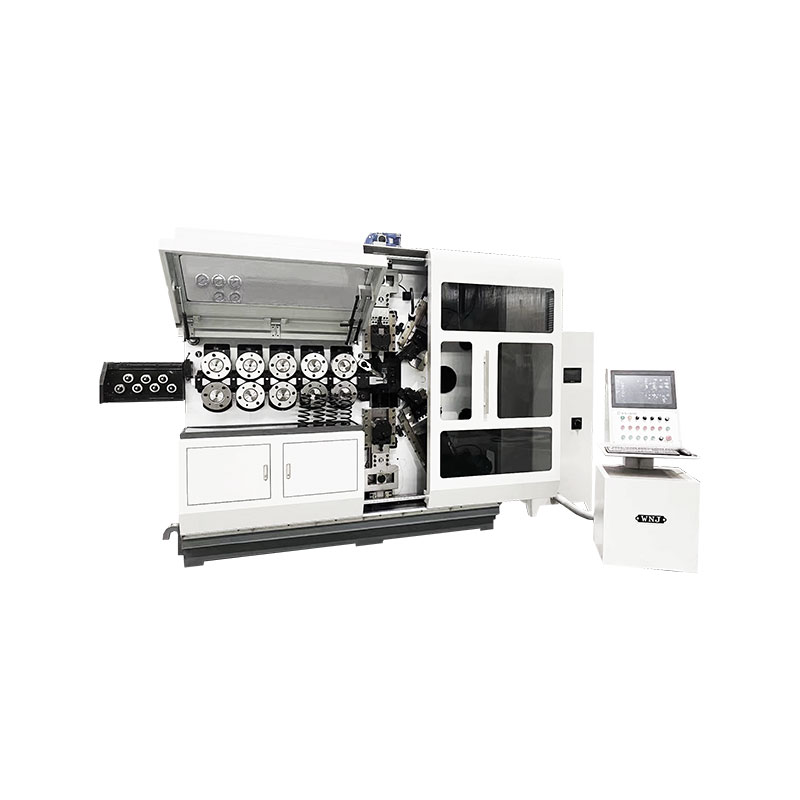

CNC strojevi za namotavanje opruga

CNC strojevi za namotavanje opruga najrašireniji su tip strojeva za savijanje opruga za proizvodnju kompresijskih i rastezljivih opruga. Žica se dovodi kroz dio za ravnanje, zatim se vodi preko točke namotavanja dok alat za uspon kontrolira razmak između zavojnica. Cijeli proces - promjer zavojnice, uspon, duljina kraka, tip kraja - programiran je putem CNC kontrolera.

Moderni CNC strojevi za namotavanje obično imaju 2-4 kontrolirane osi. Početni strojevi kontroliraju dovod žice i položaj točke namotavanja; napredni modeli dodaju neovisnu kontrolu nagiba i os rezanja za preciznu geometriju kraja. Vrhunski CNC strojevi za namotavanje mogu pohraniti 500 programa izrade dijelova i prebacivati se između njih za manje od 3 minute , što ih čini vrlo učinkovitima za trgovine s više SKU-ova.

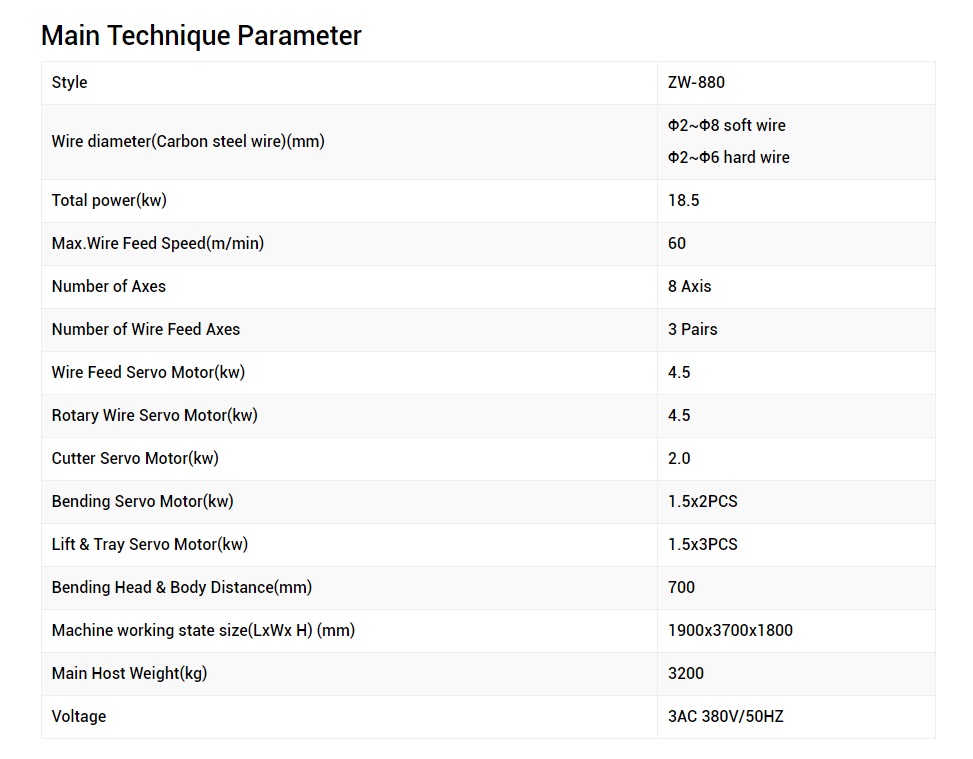

CNC strojevi za oblikovanje žice (4-osni do 12-osni)

Strojevi za oblikovanje žice svestraniji su srodnici strojeva za namotavanje. Dok se stroj za namotavanje ističe u spiralnim oblicima, stroj za oblikovanje žice može proizvesti 2D i 3D oblike žice s višestrukim zavojima, petljama, kukama i pomacima — sve u jednoj kontinuiranoj operaciji iz zaliha u kolutima.

Broj osi na stroju za oblikovanje žice izravno odgovara složenosti dijelova koje može proizvesti:

• 4-osni strojevi : rukujte s jednostavnim 2D oblicima žice — jednostavnim kopčama, U-oblikovima, Z-zavojima i osnovnim kukama. Prikladno za automobilske kopče i žičane okvire namještaja.
• 6-osni strojevi : dodajte os rotacije koja omogućuje uvijanje žice između zavoja, omogućujući 3D dijelove bez premještanja. Uobičajeno u medicinskim oblicima žice i složenih opruga.
• 8- do 12-osni strojevi : potpuno 3D oblikovanje s višestrukim simultanim pokretima alata, koristi se za vrlo složene torzijske opruge, žičane košare i višeravninske konstrukcijske sklopove žice.

6-osni CNC stroj za oblikovanje žice koji može rukovati 0,3–3,5 mm žicom obično košta između 80 000 USD i 200 000 USD, ovisno o broju osi, kapacitetu promjera žice i sofisticiranosti kontrolera. Ulaganje je opravdano kada godišnji obujam proizvodnje prelazi približno 500.000 komada ili kada se geometrija dijela ne može postići ručno.

Strojevi s torzionim oprugama

Torzijske opruge zahtijevaju namjensku arhitekturu stroja jer se operacija oblikovanja nogu odvija u određenom kutnom položaju u odnosu na tijelo zavojnice. Strojevi za savijanje torzijskih opruga koriste koordinirani slijed: namotajte tijelo, zaustavite se u ispravnom kutnom položaju, zatim savijte svaku nogu do programiranog kuta. Pogrešno podešavanje kutnog vremena čak i za 5° proizvodi dio koji generira pogrešan zakretni moment na projektiranoj točki otklona — kritični način kvara u šarkama automobilskih vrata, na primjer, gdje torzijske opruge moraju zadovoljiti tolerancije zakretnog momenta od ±5%.

Poluautomatski i ručni alati za savijanje žice

Ne zahtijeva svaka primjena potpuni CNC stroj za savijanje opruga. Za količine prototipa (ispod 500 komada), operacije popravka ili izradu po narudžbi sa složenom geometrijom koja se često mijenja, praktični su poluautomatski stolni savijači žice i ručni alati za savijanje temeljeni na šabloni. Ovi strojevi koriste fiksni trn i rotirajuću ruku za oblikovanje kako bi proizveli dosljedne kutove savijanja bez CNC programiranja. Ponovljivost je niža (obično ±2°–5° naspram ±0,5° za CNC), ali vrijeme postavljanja mjeri se u minutama, a ne u satima.

Ključni procesni parametri kod savijanja metalne žice

Bez obzira na to je li operacija ručna ili potpuno automatizirana na CNC stroju za savijanje opruga, isti osnovni parametri procesa određuju kvalitetu dijela. Dosljedno kontroliranje ovih parametara razlika je između stabilnog procesa i onog koji stvara otpad u nasumičnim intervalima.

Brzina dodavanja žice i napetost

Brzina dodavanja žice mora biti usklađena s vremenom ciklusa savijanja. Prebrzo, i žica se gomila na stanici za savijanje, uzrokujući pogrešno uvlačenje i zapetljavanje. Presporo, a produktivnost nepotrebno trpi. Većina CNC strojeva za namotavanje pokreće brzine dodavanja žice između 50 mm/s i 400 mm/s, pri čemu je gornji kraj rezerviran za jednostavne geometrije u materijalima od meke žice.

Pozadinska napetost žice — otpor u sustavu isplate zavojnice — ima izravan učinak na postojanost promjera zavojnice. Veća stražnja napetost neznatno smanjuje promjer zavojnice jer je žica pod napetošću dok dodiruje alat za namatanje. Promjena povratne napetosti od samo 2–5 N može pomaknuti promjer zavojnice za 0,1–0,3 mm na žici od 2 mm , što je značajno za opruge s malim tolerancijama slobodne duljine ili opterećenja.

Točnost i korekcija kuta savijanja

CNC-kontrolirani strojevi za savijanje opruga postižu ponovljivost kuta savijanja putem jedne od dvije metode: upravljanje kutom otvorene petlje (alat se pomiče u fiksni programirani položaj) ili upravljanje zatvorenom petljom s povratnom vezom mjerenja kuta. Sustavi otvorene petlje prikladni su za meke materijale s predvidljivim opružnim povratom, ali za žicu visoke čvrstoće ili primjene gdje je potrebna tolerancija od ±1° potrebni su sustavi zatvorene petlje s mjerenjem u procesu.

Neki napredni strojevi za oblikovanje žice koriste vizualne sustave ili lasersko mjerenje za provjeru savijenog kuta na svakom dijelu i automatsko podešavanje položaja alata za sljedeći ciklus. Ova adaptivna korekcija eliminira pomicanje uzrokovano trošenjem alata ili postupnim promjenama u mehaničkim svojstvima žice preko svitka.

Podmazivanje

Savijanje žice je proces trenja — žica klizi po alatima za savijanje, vodilicama i valjcima za ravnanje tijekom svakog ciklusa. Bez odgovarajućeg podmazivanja razvijaju se tri problema: ubrzano trošenje alata, površinske ogrebotine na žici i nakupljanje topline koja mijenja mehanička svojstva žice tijekom duge proizvodnje.

Za većinu operacija savijanja čelične žice dovoljno je lagano mineralno ulje ili sintetičko mazivo za izvlačenje žice koje se nanosi na isplatu ili ravnalo. Žica od nehrđajućeg čelika može zahtijevati sintetičko mazivo bez klora kako bi se spriječilo pucanje uslijed korozije izazvano kloridom. Bakrena žica obično zahtijeva minimalno podmazivanje zbog svojstava niskog trenja.

Ravnanje žice prije savijanja

Žica koja se dovodi iz zavojnice nosi zaostalu zakrivljenost (lijevano) i spiralno uvijanje (heliks). Oba se moraju eliminirati prije nego što žica uđe u zonu savijanja ili će rezultirajući dijelovi imati nedosljednu geometriju i lošu ponovljivost dimenzija. Ravnanje se vrši nizom pomaknutih valjaka — obično 5 do 7 valjaka u dvije ravnine, postavljenih pod blagim interferencijskim kutom za plastičnu deformaciju i ponovno izravnavanje žice.

Nedovoljno ravnanje ostavlja zaostali odljev, uzrokujući varijaciju promjera zavojnice. Pretjerano ravnanje stvrdnjava površinu žice, povećavajući opružni povrat i smanjujući rastezljivost na mjestima savijanja. Pravilno podešavanje uređaja za ravnanje za svaku seriju žice je prvi korak o kojem se ne može raspravljati na bilo kojem stroju za savijanje s oprugom.

Uobičajene primjene savijene metalne žice u raznim industrijama

Raspon industrija koje ovise o preciznom savijanju metalne žice daleko je širi nego što većina ljudi shvaća. Jedan moderni automobil sadrži između 300 i 700 pojedinačnih žičanih opruga i žičanih oblika. Razumijevanje koje industrije pokreću potražnju pomaže razjasniti zašto je dosljedna kvaliteta savijanja toliko ekonomski važna.

Automobilizam

Automobili su najveći potrošači precizno savijenih oblika žice na globalnoj razini. Primjene uključuju opruge za nagib sjedala, povratne opruge ručke vrata, kopče protiv zveckanja kočionih pločica, kopče za spajanje brisača vjetrobranskog stakla, stezaljke crijeva motora i desetke varijanti opruga ventila. Tolerancije su male: opruga za nagib sjedala može zahtijevati toleranciju slobodne duljine od ±0,5 mm i toleranciju opterećenja od ±8% pri definiranom otklonu. Samo kalibrirani stroj za savijanje opruga koji izvodi validirani program dosljedno ispunjava ove zahtjeve pri količinama proizvodnje od milijuna godišnje.

Medicinski uređaji

Medicinsko savijanje žice djeluje na raskrižju ekstremne preciznosti i strogih zahtjeva za sljedivost materijala. Žice vodilice, okviri stentova, zatvarači kirurških stezaljki i implantabilni opružni kontakti zahtijevaju savijanje žice do tolerancija mjerenih u mikronima, od materijala poput nitinola, nehrđajućeg čelika 316L ili legure platine i iridija. Nitinol (legura nikal-titan) posebno je izazovna jer kombinira superelastično ponašanje s jakom ovisnošću o temperaturi — savijanje na sobnoj temperaturi i savijanje na tjelesnoj temperaturi (37°C) proizvodi različite konačne geometrije bez obzira na svojstva pamćenja oblika.

Elektronika i elektrika

Kontakti baterije, opruge konektora, stezaljke i opruge za uzemljenje proizvode se savijanjem metalne žice ili trake. Berilij bakar i fosforna bronca su preferirani materijali u ovom sektoru jer kombiniraju visoku električnu vodljivost s izvrsnim svojstvima opruge. Kontaktna sila — sila kojom kontakt savijene opruge djeluje na spojnu površinu — mora se držati unutar ±15% kako bi se osigurala pouzdana električna veza bez oštećenja spojne komponente.

Roba široke potrošnje i namještaj

Opružne jedinice za madrace, opruge okvira kauča, žičani okviri košara za bicikle, vješalice za odjeću i kuke za police za izložbe su svi proizvodi za savijanje žice u velikim količinama kod kojih cijena po komadu određuje odabir stroja. U ovom segmentu brzina proizvodnje ima prednost nad ultra malim tolerancijama. Stroj za oblikovanje žice koji godišnje proizvodi 50 milijuna Bonnell opružnih jedinica za madrac za jednog kupca treba maksimalno vrijeme rada i minimalno vrijeme promjene — a ne mikronsku točnost.

Zrakoplovstvo i obrana

Savijanje žice u zrakoplovstvu kombinira stroge tolerancije u medicini s volumenskim zahtjevima automobilske industrije — ali dodaje zahtjeve za regulatornom dokumentacijom s kojima se druge industrije ne suočavaju. Svaki oblik žice koji se koristi u sustavima kritičnim za let mora biti sljediv do certificiranog materijala, proizveden na kalibriranoj i validiranoj opremi i pregledan prema standardima AS9100. Stroj za savijanje opruga koji se koristi u zrakoplovnoj proizvodnji ima punu povijest kalibracije i zapis o validaciji procesa.

Odabir pravog stroja za savijanje opruga: Okvir za praktične odluke

Odabir stroja za savijanje opruga nije vježba pregledavanja kataloga. Pravi stroj ovisi o specifičnoj kombinaciji zahtjeva za dijelovima, obujma proizvodnje, materijala i proračuna. Sljedeći okvir bavi se odlukom u logičkom slijedu.

Korak 1: Definirajte raspon promjera žice i materijal

Svaki stroj za savijanje opruga ima nominalni raspon promjera žice, a rad na rubovima tog raspona smanjuje životni vijek stroja i kvalitetu dijelova. Odaberite stroj čija nazivna središnja točka odgovara vašem najčešćem promjeru žice. Ako se vaša mješavina proizvoda proteže od 0,5 mm do 3,0 mm, razmislite o dva manja stroja radije nego o jednom stroju koji radi na gornjoj granici za žicu velikog promjera i donjoj granici za finu žicu.

Korak 2: Procijenite složenost geometrije dijela

Jednostavna kompresijska opruga s ravnim krajevima treba samo 2-osni CNC stroj za namotavanje. Torzijska opruga s pomaknutim kracima u dvije ravnine treba najmanje 4 osi. Složeni 3D žičani oblik s više ravnina savijanja i završetkom zatvorene petlje zahtijeva 6-8 osi. Prekupljivanje broja osovina povećava troškove bez koristi; nedovoljna kupnja stvara geometrijska ograničenja koja se ne mogu zaobići.

Korak 3: Procijenite godišnji obujam proizvodnje

Ovo je najizravniji pokretač opravdanja za razinu automatizacije i ulaganja u stroj. Koristite sljedeće grube referentne vrijednosti:

• Ispod 50.000 komada godišnje: ručni ili poluautomatski alati za savijanje, niski kapitalni troškovi
• 50.000–500.000 komada godišnje: osnovni CNC stroj za namotavanje ili oblikovanje, 30.000–80.000 USD
• 500 000–5 milijuna komada godišnje: CNC stroj za savijanje opruga srednje klase s kontrolom više osi, 80 000–200 000 USD
• Iznad 5 milijuna komada godišnje: brzi CNC stroj za oblikovanje žice s inspekcijom tijekom procesa, 200.000 USD

Korak 4: Procijenite mogućnosti kontrolera i softvera

CNC kontroler je mozak svakog stroja za savijanje opruga. Ključne značajke koje treba procijeniti uključuju: kapacitet pohrane programa dijelova, način simulacije (omogućuje testiranje novog programa bez provlačenja žice kroz stroj), postavke kompenzacije povratnog povrata, brojač proizvodnje i bilježenje grešaka te kompatibilnost sa softverom za izvanmrežno programiranje. Proizvođači poput Wafios, Simplex i Numalliance nude vlastite kontrolere s alatima za simulaciju specifičnim za opruge koji smanjuju vrijeme postavljanja prvog artikla sa sati na 20-40 minuta za iskusne operatere.

Korak 5: Uračunajte cijenu alata i vrijeme isporuke

Cijena stroja samo je dio ukupne investicije. Alati — igle za savijanje, vrhovi za namotavanje, trnovi, alati za rezanje — dodaju 5 000 do 30 000 USD za potpuno opremljen stroj, a rokovi isporuke prilagođenog alata mogu doseći 4 do 8 tjedana. Uračunajte to u vremenske okvire projekta za lansiranje novih dijelova, posebno kada isporuku strojeva i alata obavljaju razni dobavljači.

Kontrola kvalitete u operacijama savijanja žice

Kontrola kvalitete savijene metalne žice nadilazi mjerenje nekoliko komada na početku smjene. Dosljedna kvaliteta zahtijeva praćenje unutar procesa, statističku kontrolu i jasan plan uzorkovanja koji odgovara razini rizika svake dimenzije.

Kritične dimenzije u žičanim oblicima i oprugama

Za opruge, kritične dimenzije su obično: slobodna duljina, promjer zavojnice (unutarnji ili vanjski), broj aktivnih zavojnica, geometrija tipa kraja i opterećenje pri određenom otklonu. Za oblike žice kritične dimenzije uključuju ukupnu duljinu, kutove savijanja, promjere petlji i položaje rupa ili utora. Funkcionalne dimenzije - one koje izravno utječu na pristajanje, funkciju ili sigurnost - trebaju se mjeriti na svakom dijelu ili najmanje na svakih 500. , ovisno o mogućnostima procesa.

Uobičajene metode inspekcije

• Optički komparatori i profilni projektori : projicira uvećanu sjenu dijela na zaslon prekriven profilom crteža. Brzo, beskontaktno i učinkovito za 2D oblike žice do oko 300 mm.
• CMM (koordinatni mjerni stroj) : točno do ±0,002 mm, potrebno za složene 3D oblike žice ili kada se geometrijske tolerancije ne mogu provjeriti ručnim alatima.
• Testeri opruga (testeri opterećenja) : izmjerite silu opruge na definiranim točkama otklona, izravno provjeravajući funkcionalnu izvedbu, a ne samo geometriju.
• Funkcionalni mjerači : go/no-go mjerači koji provjeravaju odgovara li dio na mjestu sastavljanja. Najbrža QC metoda za proizvodnju velikih količina.
• Vision sustavi integrirani u stroj za savijanje opruga : sve dostupniji na strojevima srednje i visoke klase, provjera geometrije svakog dijela u ciklusu i automatsko izbacivanje nesukladnih dijelova.

Ciljevi sposobnosti procesa (Cpk).

Minimalni Cpk od 1,33 standardni je zahtjev za većinu primjena žičane opruge u automobilskoj industriji, što znači da je srednja vrijednost procesa najmanje 4 standardna odstupanja od najbližeg ograničenja specifikacije. Postizanje Cpk ≥1,67 zahtijevaju neki automobilski kupci razine 1 za sigurnosno kritične opruge. Postizanje ovih ciljeva zahtijeva i sposoban stroj za savijanje opruga i rigoroznu kontrolu ulaznog materijala - varijacija mehaničkih svojstava žice od svitka do svitka često je najveći pojedinačni izvor dimenzionalnog rasipanja u proizvodnji.

Otklanjanje najčešćih nedostataka pri savijanju žice

Čak i na dobro konfiguriranom stroju za savijanje opruga s iskusnim operaterom pojavljuju se nedostaci pri savijanju žice. Poznavanje kako ih brzo dijagnosticirati i ispraviti smanjuje otpad i vrijeme zastoja.

Bitno je sustavno bilježenje grešaka. Kada se kvar ponavlja u više serija, temeljni uzrok je gotovo uvijek varijacija materijala ili istrošenost alata — oboje je predvidljivo i spriječiti uz odgovarajuće rasporede održavanja i postupke kvalifikacije ulaznog materijala.

Površinska obrada i završna obrada nakon savijanja metalne žice

Savijanje obično nije konačna operacija. Ovisno o primjeni, komponente od savijene metalne žice prolaze kroz jedan ili više završnih koraka koji utječu na izgled, otpornost na koroziju, otpornost na zamor i svojstva trenja.

Peeniranje sačmom za poboljšanje životnog vijeka umora

Sačmarenje uvodi zaostala tlačna naprezanja u površinu žice, što se suprotstavlja vlačnim naprezanjima koja iniciraju pukotine uslijed zamora tijekom cikličkog opterećenja. Za automobilske opruge ventila i torzijske opruge s velikim ciklusom, sačmarenje može produžiti vijek trajanja za 30–100% u usporedbi s nepeeniranim oprugama. Proces je standardna praksa za opruge s projektiranim vijekom trajanja iznad 500 000 ciklusa.

Ublažavanje stresa / podešavanje topline

Nakon savijanja metalne žice, zaostala naprezanja ostaju na mjestima savijanja od operacije oblikovanja. Za precizne opruge, ova naprezanja uzrokuju sporu promjenu dimenzija tijekom vremena (opuštanje naprezanja) osim ako su opruge toplinski postavljene. Postavljanje topline uključuje opterećenje opruge na njezinu čvrstu visinu ili definirani komprimirani položaj i držanje na 150°C–250°C 20–30 minuta. Ovaj proces stabilizira slobodnu duljinu unutar ±0,2 mm i značajno smanjuje opuštanje tijekom rada.

Galvanizacija i premazivanje

Pocinčavanje (elektrocinčanje) najčešća je zaštita od korozije za oblike čelične žice u nekritičnim primjenama. Sloj cinka od 5–8 µm pruža odgovarajuću zaštitu za unutarnju primjenu ili umjereno izlaganje na otvorenom. Za oštrija okruženja, presvlaka od legure cinka i nikla (12–15% sadržaja nikla) ​​nudi 5–10 puta bolju otpornost na koroziju. Žica od nehrđajućeg čelika i bakra obično ne zahtijevaju presvlačenje. Plastični premaz — PVC umakanje ili najlonski premaz u prahu — koristi se za žičane oblike koji zahtijevaju električnu izolaciju ili gdje kontakt s metalom može oštetiti spojnu komponentu.

Trendovi koji oblikuju budućnost tehnologije savijanja metalne žice

Tehnologija savijanja žice nije statična. Nekoliko razvoja mijenja način na koji su strojevi za savijanje opruga dizajnirani, programirani i integrirani u proizvodna okruženja.

Offline programiranje i digitalni blizanci

Programiranje stroja za savijanje opruga povijesno je zahtijevalo provlačenje žice kroz stroj u iteracijama pokušaja i pogrešaka dok geometrija ne odgovara otisku. Moderni softver za izvanmrežno programiranje simulira proces savijanja u 3D, predviđajući opružni povrat, sudare alata i geometrijska odstupanja prije nego što se jedan komad žice potroši. Wafiosov FMU softver i Numallianceov Spring CAM, na primjer, smanjuju vrijeme postavljanja prvog artikla za 40-60% u usporedbi s metodama ručnog programiranja, prema izvješćima industrijskih korisnika.

Optimizacija procesa uz pomoć umjetne inteligencije

Algoritmi strojnog učenja počinju se pojavljivati u kontroli procesa savijanja žice. Ovi sustavi prikupljaju podatke senzora — profile sile savijanja, varijacije brzine napredovanja, temperaturu — i koriste te podatke za predviđanje kada će trošenje alata početi utjecati na kvalitetu dijela, pokrećući upozorenja za održavanje prije nego što se pojave nedostaci. Rane implementacije izvješćuju o smanjenju neplaniranih zastoja od 20-35% na linijama za savijanje opruga velikog volumena.

Sustavi alata za brzu izmjenu

Kako se miks proizvoda povećava, a veličina serija smanjuje, vrijeme izmjene na stroju za savijanje opruga postalo je konkurentska razlika. Sustavi alata za brzu izmjenu koji koriste precizno brušene držače alata s ponovljivim značajkama lociranja omogućuju iskusnom operateru da prebaci stroj s jednog broja dijela na drugi za 15-30 minuta, u usporedbi s 2-4 sata s tradicionalnim alatom. Ovo je posebno vrijedno za ugovorne proizvođače opruga koji rade 50 različitih brojeva dijelova tjedno.

Visokočvrsta i napredna obrada legirane žice

Pritisak male težine u automobilskoj industriji i trend minijaturizacije u elektronici guraju savijanje žice u sve teže materijale. Opružna žica ventila visoke čvrstoće s vlačnom čvrstoćom iznad 2200 MPa, superelastični nitinol na sobnoj temperaturi i legure kobalta i kroma za medicinske implantate zahtijevaju strojeve s većim kapacitetom sile, tvrđim alatnim materijalima i sofisticiranijom kompenzacijom povratnog povrata nego što je to bio standard prije pet godina. Tržište za napredne strojeve za oblikovanje žice koji mogu rukovati ovim materijalima raste približno 6-8% godišnje , prvenstveno pogonjena potražnjom električnih vozila i medicinskih uređaja.
