Vodič za CNC opružne strojeve: Kako proizvođači opruga biraju opremu

Što proizvođač opruga zapravo treba od a CNC opružni stroj

Kratak odgovor: proizvođač opruga treba stroj koji odgovara trima stvarima odjednom — rasponu promjera žice za dijelove koji se proizvode, broju osi potrebnih za geometriju opruge i sustavu upravljanja koji je dovoljno stabilan da radi bez nadzora tijekom cijele smjene. Učinite bilo koju od tih pogrešnih stvari i ostatak će platiti za to, bilo starom žicom ili promjenom koja će pojesti jedno poslijepodne.

Većina kupaca koji traže opremu brzo otkrivaju da je "stroj s oprugom" široka kategorija koja pokriva sve od osnovnog 2-osnog namotavača do 12-osnog sustava bez ekscentra. Zhejiang Omnipotent Spring Machine Co.,ltd , poznat u trgovini pod svojim brendom WNJ, gradi ovu ponudu CNC strojeva za opruge od 1993. u Shengzhou, Zhejiang — jednom od etabliranih proizvodnih klastera u zemlji za računalno kontroliranu opremu za namotavanje opruga. Njegova linija proizvoda obuhvaća donji kraj raspona (3-osni CNC635 namotaji) do 12-osne platforme bez ekscentra, što ga čini korisnom referentnom točkom za razumijevanje strukture kategorije.

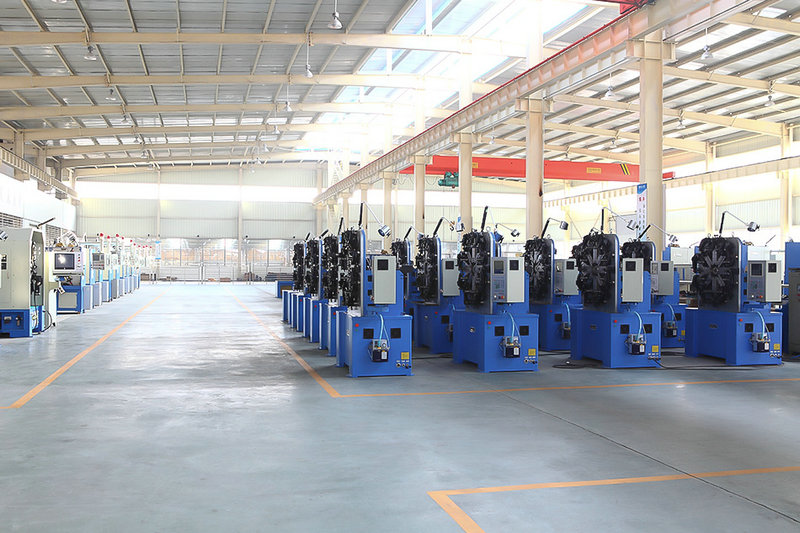

Tvrtka posluje iz pogona od više od 20.000 četvornih metara u zoni ekonomskog razvoja Shengzhou, s radnom snagom koja uključuje starije inženjere i predane proizvodne tehničare, te vodi odjel za istraživanje strojeva koji kontinuirano surađuje s vanjskim tehničkim stručnjacima i domaćim akademskim institucijama. Ta kombinacija razmjera vlastite proizvodnje i primijenjenog istraživanja prilično je tipična za etablirane igrače u ovom segmentu klastera strojeva u Zhejiangu i to je jedan od razloga zašto je regija postala jedna od priznatih proizvodnih baza u zemlji za računalno upravljane opružne strojeve, a ne fenomen jedne tvornice.

Za proizvođača opruga koji ocjenjuje opremu, praktičan zaključak je da se kategorija dijeli na nekoliko točaka odlučivanja, a ne na jedan odgovor "najbolji stroj": koliko osi zapravo zahtijeva mješavina proizvoda, uklapa li se ekscentrično ili bez ekscentra namotavanje u obrazac promjene knjige narudžbi, koji raspon promjera žice pokriva sadašnje i buduće dijelove, kako sustav upravljanja i servo motori podnose dugotrajne radove bez nadzora i što se događa nizvodno jednom svitak siđe sa stroja i treba ga još brusiti i kaliti prije nego postane gotova opruga.

Ostatak ovog vodiča redom prolazi kroz svaku od tih odluka, a zatim pokriva planiranje instalacije, rješavanje problema s nedostacima, uspješan primjer povrata troškova i usporedbu izvora između pokretanja namotaja u tvrtki i povjeravanja toga ugovorenom proizvođaču opruga — vrsta pojedinosti na koju sama specifikacija ne daje odgovor.

Broj osi i zašto on određuje koje opruge zapravo možete napraviti

Broj osovina je jedina krivo shvaćena specifikacija na podatkovnom listu CNC opružnog stroja. Ne opisuje brzinu ili veličinu — opisuje koliko nezavisnih kontrola kretanja stroj ima nad žicom dok se uvlači, savija i reže. Stroj s 3 osi kontrolira posmak, promjer namotavanja i korak. 10-osni ili 12-osni stroj bez ekscentra dodaje nezavisne žičane vodilice, sekundarne ruke za savijanje i rezne stanice od kojih se svaka može programirati na vlastitu putanju.

Strojevi s niskom osi za jednostavne tlačne i istezajuće opruge

Jedinica s 3 osi kao što je WNJ-ov CNC635 učinkovito rukuje jednostavnim tlačnim i zateznim oprugama i obično je ekonomičnija ulazna točka za proizvođača opruga čija kombinacija proizvoda nije jako raznolika. Model s 5 osi pokretan ekscentrom, poput CNC650Z koji se spominje u WNJ-ovoj liniji strojeva za namotavanje, dodaje funkciju okretanja žice s osam stanica za kontrolirano savijanje, savijanje kukom i uvijanje — korisno kada kombinacija proizvoda počne uključivati zatezne opruge s kukom.

Strojevi bez ekscentra s visokom osi za opruge složenog i posebnog oblika

Jednom kada trgovina treba dvostruke torzijske opruge, opruge u obliku pagode, pravokutne opruge ili druge posebne oblike, 10-osni ili 12-osni stroj bez ekscentra postaje praktičniji izbor. WNJ-ove CNC1025 (10-osna) i CNC1240/CNC1260/CNC1280 (12-osna) platforma bez ekscentra izgrađena je oko tog točnog zahtjeva, zamjenjujući mehanički bregasti niz za neovisno pokretane osi koje se mogu reprogramirati, a ne fizički preuređivati između poslova.

Zašto više sjekira ne znači automatski i bolji stroj

Ponavljajuća pogreška među prvim kupcima strojeva s oprugom je tretiranje broja osi kao izravnog rangiranja kvalitete, kupnja dostupnog modela s najvišom osi pod pretpostavkom da će nadmašiti stroj s nižom osi u svakom poslu. U praksi, 12-osni stroj bez ekscentra koji pokreće jednostavnu kompresijsku oprugu ne dobiva ništa u odnosu na 3-osni namotavač na tom poslu — dodatne osi ne rade, programiranje je veće, a trošak po jedinici stroja raspoređen je na manje jednostavnih dijelova nego što bi bio na namjenskoj liniji niske osi. Broj osi trebao bi biti postavljen prema najsloženijoj geometriji za koju radionica očekuje da će se rutinski izvoditi, a ne prema geometriji koju bi mogla pokrenuti jednom.

Smjer dodavanja žice i rotacijske strukture dodavanja

Osim broja osi, način na koji se žica fizički ubacuje u stroj utječe na stabilnost pri većim brzinama. Nekoliko WNJ-ovih modela bez ekscentra koristi rotacijsku strukturu dodavanja žice umjesto pravocrtnog dodavanja, što tvrtka pozicionira kao stabilnije i lakše za kontrolu, posebno na dužim vožnjama gdje povlačenje žice i memorija zavojnice inače mogu dovesti do malih varijacija u usponu tijekom vremena.

Tipični rasponi brojanja osi i geometrije opruga koje podržavaju, na temelju WNJ-ove linije proizvoda za CNC opružne strojeve.
Broj osi	Reprezentativni model	Najprikladnije za
2–3 osi	CNC635	Tlačne i vlačne opruge, jednostavne geometrije velikog volumena
5 osi (pogon bregastom osovinom)	CNC650Z	Kukasto savijanje, uvijanje, kontrolirano savijanje na zateznim oprugama
10 osi (bez ekscentra)	CNC1025	Torzione opruge, oblikovanje žice, mješovita maloserijska proizvodnja
12 osi (bez ekscentra)	CNC1240 / CNC1260 / CNC1280	Dvostruke torzijske opruge, pagoda opruge, pravokutni i posebni oblici

Cam-Type u odnosu na CNC CNC namotavanje opruge bez bregastog prstena: koji odgovara određenoj kombinaciji proizvoda

Stroj tipa bregastog tipa oslanja se na fizičke hrpe bregastih i mehaničke veze za oblikovanje žice, što održava nižu cijenu stroja i mehaniku poznatu operaterima obučenim na starijoj opremi. Kompromis je vrijeme promjene — prebacivanje na novu geometriju opruge obično znači zamjenu bregova i ponovno ručno podešavanje vremena mehanizma.

Dizajn bez ekscentra zamjenjuje niz ekscentra s neovisno pokretanim servo osovinama, tako da je novi profil opruge stvar učitavanja drugog programa, a ne fizičke rekonfiguracije stroja. WNJ-ova CNC linija bez ekscentra izgrađena je posebno oko ove prednosti prijelaza, a tvrtka ju postavlja za trgovine s čestim promjenama proizvoda ili kratkim proizvodnim serijama, a ne za jednu geometriju pri vrlo velikom volumenu.

Strojevi bregastog tipa: niži početni trošak, jednostavnije mehaničko održavanje, najbolji za duge vožnje jedne ili dvije vrste opruga.
Strojevi bez ekscentra: brže prebacivanje između poslova, veća preciznost na složenim geometrijama, bolja prilagodba ugovornim proizvođačima s raznolikim knjigama narudžbi.
Mješovite trgovine često drže jedan ekscentrični stroj za velike količine klamerica i jedinicu bez ekscentra za prototipove i radove posebnog oblika.

Praktični test za proizvođača opruga koji odlučuje između to dvoje je raznolikost narudžbe, a ne veličina narudžbe. Trgovina koja ima iste kompresijske opruge u sto tisuća rijetko treba fleksibilnost bez ekscentra. Trgovina u kojoj je svaka treća narudžba drugačija torzija ili dio u obliku pagode obično nadoknadi višu cijenu stroja bez bregastog grebena kroz samo ušteđeno vrijeme izmjene.

Što se zapravo događa tijekom promjene tipa brijega

Na ekscentričnom stroju promjena geometrije opruge općenito uključuje uklanjanje starog seta ekscentra, ugradnju novih ekscentra ispravnim redoslijedom, ponovno usmjeravanje glave za namotavanje prema dovodnim valjcima i pokretanje nekoliko ispitnih komada kako bi se potvrdilo da su korak i promjer unutar tolerancije. Ovisno o rukovateljevom poznavanju konkretnog posla, to može potrajati od manje od jednog sata do većine smjene, a vrijeme je da stroj ne proizvodi dijelove koji generiraju prihod.

Što se zapravo događa tijekom prelaska bez ekscentra

Na stroju bez ekscentra, ekvivalentni korak je učitavanje pohranjenog programa — ili pisanje novog iz parametara promjera, koraka i duljine ciljne opruge — i pokretanje istih nekoliko testnih komada. Nije uključeno fizičko uklanjanje brijega ili ponovno mjerenje vremena, što je cijela osnova za prednost u vremenu promjene. Kompromis se umjesto toga pojavljuje u početnim programskim naporima za potpuno novu geometriju koju stroj nikada prije nije radio, što još uvijek zahtijeva procjenu vještog operatera iako ne zahtijeva dodirivanje samog mehanizma.

Raspon promjera žice i rukovanje materijalom u praksi

Raspon promjera žice određuje gornju i gornju granicu onoga što stroj može fizički obraditi i vrijedi provjeriti prema stvarnim proizvodnim potrebama umjesto pretpostavke da je širi raspon uvijek bolji. WNJ CNC serija za namotavanje napravljena je za obradu promjera žice od 0,3 mm do 8,0 mm , koji pokriva većinu rada kompresijskih, vlačnih i torzijskih opruga koje se koriste u komponentama automobilskog ovjesa, elektroničkim kontaktima i općoj industrijskoj opremi.

Žica tanja od otprilike 0,5 mm ponaša se drugačije pod napetosti namotavanja od većeg materijala — sklonija je šibanju i zahtijeva čvršću kalibraciju valjka za uvlačenje. Strojevi ocijenjeni u širokom rasponu, poput gornjeg raspona od 0,3–8,0 mm, obično trebaju rekalibracijski prolaz na tlaku punjenja i razmak vodilice kada se kreću od tanjeg kraja raspona do debljeg kraja, umjesto pokretanja obje krajnosti na jednoj fiksnoj postavci.

Usklađivanje raspona žice s linijom proizvoda, a ne specifikacijom stroja

Proizvođač opruga koji proizvodi male elektroničke opruge rijetko treba puni kapacitet od 8,0 mm, a kupnja prostora za glavu koji se nikada ne koristi povećava troškove bez dodavanja snage. Nasuprot tome, trgovina koja isporučuje automobilske ovjese ili komponente teške industrijske opreme treba gornju granicu tog raspona i trebala bi to potvrditi u odnosu na određeni model, budući da nije svaki CNC opružni stroj u određenoj liniji proizvoda ocijenjen za isti maksimum.

Materijal žice i kako mijenja postavke stroja

Raspon promjera žice samo je polovica slike materijala. Žica za opruge također se razlikuje ovisno o leguri - ugljični čelik, nehrđajući čelik, žica kaljena u ulju i specijalne legure kao što su Inconel ili fosforna bronca ponašaju se drugačije pod napetostom namotavanja. Tvrđe legure ili legure s većom tvrdoćom općenito zahtijevaju manje brzine namotavanja i konzervativnije radijuse savijanja kako bi se izbjeglo pucanje površine, dok mekši tipovi nehrđajućeg čelika toleriraju veće brzine napredovanja, ali mogu još više opružiti nakon namotavanja, što znači da ciljni promjer zavojnice programiran u stroju treba prilagoditi kako bi se kompenziralo to opružno djelovanje, a ne da točno odgovara gotovim specifikacijama.

Tipična očekivana tolerancija prema primjeni

Zahtjevi tolerancije uvelike variraju ovisno o krajnjoj upotrebi. Opća industrijska kompresijska opruga može tolerirati varijaciju vanjskog promjera od nekoliko postotaka, dok precizna elektronika kontaktna opruga ili medicinska susjedna komponenta često trebaju tolerancije bliže nekoliko stotinki milimetra. Potvrđivanje tolerancije koju određeni CNC opružni stroj može držati u praksi — ne samo njegova teoretska rezolucija — u odnosu na toleranciju izvlačenja stvarne primjene jedan je od koraka koji se najčešće preskaču u odabiru opreme, a vrijedi zatražiti izvođenje uzorka na vlastitim zalihama žice kupca prije dovršetka kupnje.

Upravljački sustavi i servo motori iza pouzdanog namotavanja opruga

Kontrolni sustav i servo motori određuju ponovljivost više od gotovo bilo koje druge komponente na stroju. WNJ-ove CNC i linije bez ekscentra izgrađene su oko računalnog upravljačkog sustava proizvedenog u Tajvanu uparenog s japanskim servo motorima, kombinacije koju tvrtka predstavlja kao osnovu za stabilnost svoje točnosti namotavanja tijekom dugih proizvodnih serija.

Nekoliko WNJ-ovih strojeva za namotavanje također je opremljeno preciznim uređajem za detekciju i praćenje koji automatski zaustavlja stroj kada identificira nekvalificirani dio, umjesto da nastavi s radom i proizvodi šaržu otpada prije nego što operater primijeti pomak u toleranciji. Parametri kao što su vanjski promjer i kut savijanja obično se mogu podesiti usred rada na ovim sustavima bez zaustavljanja radi reprogramiranja od nule, što je važno u dužim smjenama gdje se zaliha žice ili temperatura okoline neznatno mijenjaju tijekom nekoliko sati.

Dvojezično sučelje — kineski i engleski prikazani zajedno, kako su WNJ-ove upravljačke ploče opisane — također smanjuje vrijeme obuke u trgovinama mješovitih nacionalnosti, što je manji, ali stvarni faktor za proizvođače koji izvoze strojeve u inozemstvo.

Zašto je podešavanje parametara u sredini ciklusa važnije nego što zvuči

Zaliha žice nije savršeno ujednačena zavojnica za zavojnicu, a temperatura okoline u radnji može lagano promijeniti krutost žice tijekom osam ili dvanaest sati rada. Kontrolni sustav koji operateru omogućuje pomicanje vanjskog promjera ili kuta savijanja bez zaustavljanja proizvodnje i ponovnog učitavanja programa održava dugi rad unutar tolerancije bez zastoja koji bi koštao puni ciklus zaustavljanja i ponovnog programiranja. Ovo je značajka koja zvuči manje na specifikacijama od brojanja osi ili raspona žice, ali to je često razlika između smjene koja čisto završava seriju i one kojoj treba drugi prolaz za postavljanje na pola puta.

Što zapravo hvata automatsko zaustavljanje

Uređaj za otkrivanje i praćenje koji zaustavlja stroj na dijelu koji je izvan tolerancije koristan je samo ako provjerava dimenzije koje su zapravo važne za primjenu — obično vanjski promjer, slobodnu duljinu i u nekim konfiguracijama dosljednost koraka. Prije oslanjanja na ovu značajku, vrijedi potvrditi koje točno dimenzije sustav detekcije nadzire na određenom modelu, budući da automatsko zaustavljanje koje provjerava samo jedan parametar neće otkriti kvar na drugom.

Brušenje opruga, kaljenje i ostatak proizvodne linije

Namatanje je samo prvi korak. Većina gotovih opruga također zahtijeva brušenje krajeva za ravne, četvrtaste površine za sjedenje i prolaz za kaljenje kako bi se smanjio unutarnji stres od procesa namotavanja. Zhejiang Omnipotent Spring Machine Co.,ltd proizvodi strojeve za brušenje opruga i peći za kaljenje zajedno sa svojom opremom za namotavanje, što proizvođaču opruga omogućuje nabavu linije za namotavanje do kaljenja od jednog dobavljača, umjesto da uparuje opremu različitih dobavljača s različitim kontrolnim sučeljima.

Preciznost brušenja utječe na ravnomjernost tlačne opruge pod opterećenjem, a neravnomjerno brušeni kraj čest je uzrok preranog kvara uslijed zamora opruga automobilskih ovjesa i industrijskih kompresijskih aplikacija. S druge strane, kaljenje je ono što stabilizira postavljenu točku opruge nakon namotavanja - preskakanje ili nedovoljno pokretanje ovog koraka jedna je od češćih pritužbi na kvalitetu u jeftinijoj proizvodnji opruga.

Proizvodne faze u tipičnoj CNC liniji za proizvodnju opruga i kategorija opreme odgovorna za svaku od njih.
Faza proizvodnje	Kategorija opreme	Obraćanje faktora kvalitete
Namatanje / oblikovanje	CNC stroj za namotavanje opruga / bez ekscentra	Točnost promjera, koraka i oblika
Kraj dorade	Stroj za brušenje opruga	Ravno, četvrtasto sjedalo
Ublažavanje stresa	Kaljena peć	Stabilnost zadane vrijednosti pod opetovanim opterećenjem

Planiranje održavanja i vrijeme rada za CNC opružne strojeve

Vrijeme rada, a ne sirova brzina stroja, obično je veći pokretač stvarne proizvodnje opruga tijekom cijele godine. Dva praktična obrasca održavanja koja vrijedi planirati: dostupnost dijelova i samodijagnostika.

Dugoročna kompatibilnost dijelova i firmvera

WNJ održava tekući višegodišnji inventar kontrolnih ploča putem svoje distributerske mreže, a istovremeno održava firmver kompatibilnim s prethodnim verzijama, tako da se stariji programi stroja mogu učitati izravno na zamjenski hardver bez ponovnog pisanja. Za trgovinu koja pokreće strojeve na više od deset godina rasporedu amortizacije, ova vrsta kompatibilnosti unatrag izbjegava uobičajeni problem kvara upravljačke ploče koji učinkovito povlači iz upotrebe inače mehanički ispravan stroj.

Samodijagnostika za slabe noćne smjene

Uz manje osoblja na noćnim vožnjama, otkrivanje kvara bez nadzora važnije je nego tijekom dnevne smjene s punim osobljem. Pristup WNJ-a, proizašao iz njegovih vlastitih terenskih smjernica voditeljima proizvodnje, je pokretanje samodijagnostičkih skripti koje označavaju uobičajene anomalije kao što su lomljenje žice, blokada dodavanja ili istrošenost alata prije nego što se pretvore u veći zastoj ili seriju otpada.

Proizvođač opruga koji procjenjuje bilo koji CNC stroj s oprugama, ne samo WNJ-ovu liniju, trebao bi prije kupnje postaviti dva izravna pitanja: koliko se unatrag proteže kompatibilnost firmvera i što stroj radi automatski kada otkrije dio koji je izvan tolerancije. Ta dva odgovora predviđaju više o ukupnom trošku vlasništva nego što to obično čini broj na osi naslova.

Gdje zapravo završava izlaz CNC opružnog stroja

Opruge izrađene na CNC namotanoj i opremi bez ekscentra dovode se u uži skup krajnjih primjena nego što to sugerira široka "industrijska" oznaka, a znajući koju primjenu trgovina cilja mijenja koje su značajke stroja najvažnije.

Automobilske komponente

Sustavi ovjesa, mehanizmi za vrata, regulatori sjedala i razni sklopovi zasuna oslanjaju se na kompresijske, vlačne i torzijske opruge koje trebaju održati toleranciju u vrlo velikom obujmu proizvodnje i dug životni vijek pod opetovanim ciklusima opterećenja. Ovo je tipično mjesto gdje su kvaliteta kaljenja i konzistentnost mljevenja važni koliko i točnost namotavanja, budući da će opruga koja se pravilno namotava, ali je nedovoljno kaljena, ipak otkazati rano pod cikličkim automobilskim opterećenjem.

Elektronika i konektorske opruge

Opruge malog promjera, male sile koje se koriste u konektorima, prekidačima i kontaktima baterija nalaze se na tankom kraju raspona promjera žice i obično daju prednost konzistentnosti dimenzija u odnosu na brzinu sirovog izlaza, budući da jedna serija izvan tolerancije može utjecati na cijeli nizvodni niz sklopa.

Industrijska oprema i strojevi

Opća industrijska oprema — od uređaja do težih strojeva — obuhvaća najširi raspon tipova opruga i često se najviše koristi fleksibilnost trgovine bez ekscentra, budući da su narudžbe industrijske opreme obično manje serije s više različitih geometrija opruga u usporedbi s jednodijelnim serijama velikih količina u automobilskoj industriji.

Uobičajeni nedostaci namotaja opruga i njihovi uzroci

Većina defekata namotaja dolazi do jednog od malog broja temeljnih uzroka, a dijagnosticiranje koji je neispravan brže je pomoću referentne tablice nego metodom pokušaja i pogreške u radionici.

Često viđeni CNC nedostaci namotavanja opruga, njihovi tipični uzroci i prvo podešavanje koje treba pokušati.
kvar	Tipični temeljni uzrok	Prva prilagodba koju treba isprobati
Nekonzistentan vanjski promjer	Istrošeno mjesto namotavanja ili nestabilan pritisak dodavanja žice	Pregledajte i zamijenite točku namotavanja; ponovno provjerite pritisak valjka za uvlačenje
Neravnomjeran nagib duž zavojnice	Istrošenost uspravnog alata ili fluktuacija brzine posmaka	Provjerite stanje alata za nagib; provjerite stabilnost brzine motora za pomak
Površinsko pucanje na zavojima	Preveliki radijus savijanja za leguru žice ili previsoka brzina namotavanja	Povećajte polumjer savijanja ili smanjite brzinu namotavanja za leguru koja se koristi
Opružna duljina lebdi preko trčanja	Istrošenost alata za rezanje ili pomak napetosti žice	Zamijenite oštricu za rezanje; ponovno kalibrirati zatezni valjak
Otkazivanje prijevremenog zamora nakon kaljenja	Nedovoljno kaljenje ili neravnomjerno brušenje na krajevima opruge	Provjerite vrijeme ciklusa peći za kaljenje i pravokutnost brušenja

Radni primjer: Procjena razdoblja povrata na novom CNC opružnom stroju

Slijedi ilustrativni primjer koji proizvođač opruga može prilagoditi vlastitim brojkama — to nije ponuda ili određena cijena stroja, budući da stvarni trošak opreme varira ovisno o broju osi, rasponu žice i opcijama.

Pretpostavimo da trgovina trenutno iznajmljuje narudžbu torzijske opruge koja košta ekvivalent umjerenog peteroznamenkastog iznosa godišnje u naknadama za vanjsku obradu, a CNC stroj bez bregastog grebena koji može pokrenuti tu geometriju unutar kuće nosi ukupne troškove - stroja, prijevoza i instalacije - u niskih šest znamenki. Ako dovođenje posla u kuću također otvara kapacitet za preuzimanje dodatnih sličnih narudžbi uz usporedivu maržu, efektivno razdoblje povrata znatno se skraćuje u usporedbi s promatranjem samo premještenih troškova outsourcinga.

Ilustrativni okvir povrata za uvođenje namotavanja opruga unutar tvrtke — brojke su rezervirana mjesta za trgovinu da ih zamijeni vlastitim brojevima.
Faktor	Što priključiti
Trenutačna potrošnja na outsourcing	Godišnje naknade plaćene vanjskom proizvođaču opruga za ciljani dio
Trošak slijetanja stroja	Cijena opreme plus prijevoz, carine i montaža
Dodatni operativni trošak	Vrijeme operatera, zaliha žice, održavanje i komunalije
Vrijednost rezervnog kapaciteta	Dodatne narudžbe koje stroj može primiti osim originalnog dijela

Razdoblje povrata, jednostavnim rječnikom, je trošak zemljišta podijeljen s neto godišnjom uštedom od premještenog outsourcinga plus bilo koja marža uhvaćena na novim narudžbama slobodnog kapaciteta. Trgovine koje računaju samo s jednim dijelom koji je pokrenuo kupnju sklone su precijeniti razdoblje povrata, budući da se fleksibilnost stroja bez ekscentra obično koristi za više od jednog dijela nakon što je na podu.

Unutarnje namotavanje u odnosu na outsourcing ugovornog proizvođača opruga

Dovođenje namotaja opruga u kuću nije automatski bolji izbor, a odluka se obično svodi na količinu narudžbe, raznolikost dijelova i koliko kontrole kupac treba nad vremenom isporuke.

Outsourcing ugovornom proizvođaču opruga izbjegava kapitalne troškove opreme i obuku operatera, a ima smisla za male ili neredovite količine ili za jednokratnu seriju prototipa.
Interno namotavanje ima smisla kada je obujam narudžbi dovoljno stabilan da se stroj drži razumno iskorištenim ili kada je kontrola vremena isporuke važnija od izbjegavanja kapitalnih troškova — interni stroj u potpunosti uklanja čekanje dobavljača iz rasporeda proizvodnje.
Hibridni pristup — držanje velikih količina klamerica u kući na ekscentričnom ili stroju s nižom osi, dok se rijetke, visoko specijalizirane geometrije povjeravaju vanjskim tvrtkama — uobičajen je među proizvođačima srednje veličine koji ne žele nositi 12-osni stroj bez ekscentra za dijelove koji se pojavljuju samo povremeno.

Točka odlučivanja koja se najčešće zanemaruje su troškovi kontrole kvalitete. Unutarnje namotavanje daje izravan uvid u svaku seriju dok se proizvodi, dok eksternalizacija prebacuje taj teret inspekcije na dolazne provjere kvalitete isporučenih dijelova — stvarni trošak čak i kada sama faktura eksternalizacije izgleda jeftinije na papiru.

Zahtjevi za pripremu mjesta i instalaciju novog stroja

CNC opružni stroj nije plug-and-run uređaj, a preskakanje pripreme gradilišta jedan je od češćih uzroka problema u prvih nekoliko tjedana nakon poroda.

Snaga, zrak i pod

Većina CNC strojeva za namotavanje i strojeva bez ekscentra treba stabilno trofazno napajanje dimenzionirano prema snazi servo motora stroja, zajedno s čistim komprimiranim zrakom za funkcije pneumatskog dodavanja i stezanja tamo gdje se one koriste. Opterećenje poda i izolacija vibracija važniji su za strojeve bez ekscentra s višom osi, budući da su njihove uže tolerancije osjetljivije na vibracije koje se prenose podom od susjedne opreme kao što su preše ili teški strojevi za brušenje.

Puštanje u rad i obuka operatera

Početno puštanje u pogon obično uključuje provođenje uzoraka dijelova preko promjera žice i geometrije koju radionica očekuje proizvesti, potvrđivanje tolerancija prema vlastitim mjeračima u trgovini, a ne samo prema izvještaju o ispitivanju proizvođača, i obuku operatera o rutinskom podešavanju parametara i osnovnim koracima za rješavanje problema koji su obuhvaćeni gornjom tablicom grešaka. Trgovine koje grade u razdoblju puštanja u pogon sa stvarnom proizvodnom žicom, umjesto da prihvate stroj na jednom demonstracijskom uzorku, imaju tendenciju uhvatiti probleme s kalibracijom prije nego što se pokažu u seriji koja se obraća kupcu.

Kratki rječnik za specifikacijske listove strojeva Spring

Pojmovi koji se obično koriste u tehničkim listovima i citatima za CNC opružne strojeve.
Pojam	Što to znači
Točka namotavanja	Alat koji vodi žicu u njen smotani promjer dok prolazi kroz stroj
Pitch alat	Alat koji kontrolira razmak između zavojnica duž duljine opruge
Opruga	Stupanj do kojeg se žica opušta prema svom izvornom obliku nakon savijanja, što stroj mora biti programiran da kompenzira
Slobodna duljina	Duljina gotove opruge kada nije pod opterećenjem
Bez brega	Dizajn stroja koji koristi neovisno pokretane servo osi umjesto mehaničkih grebena za oblikovanje žice

Razmatranja nabave za međunarodne kupce

Proizvođači opruga izvan Kine koji ocjenjuju dobavljača CNC opružnih strojeva obično uzimaju u obzir tri stvari izvan specifikacije stroja: jezičnu podršku, logistiku rezervnih dijelova i regionalnu pokrivenost uslugama. WNJ je izgradio podružnice u Šangaju, Pekingu i provinciji Shandong u zemlji, zajedno s međunarodnim agentima koji pokrivaju Europu, Tursku, Indiju, Južnu Koreju i Argentinu, što skraćuje put za dijelove i zahtjeve za servisiranjem izvan kontinentalne Kine.

Za bilo koju inozemnu narudžbu vrijedi potvrditi tri stvari izravno s proizvođačem prije dovršetka kupnje: koji agent ili ured pokriva regiju kupca, očekivano vrijeme isporuke za potrošne dijelove kao što su vodeće čahure i alati za rezanje te jesu li dokumentacija stroja i kontrolno sučelje dostupni na radnom jeziku kupca.

Često postavljana pitanja

Koja je razlika između stroja za namotavanje opruga i stroja za oblikovanje opruga?

Stroj za namotavanje opruga izrađen je prvenstveno za namatanje žice u spiralni oblik kompresije ili napetosti opruge. Stroj za oblikovanje opruga (koji se ponekad naziva i stroj za oblikovanje žice) pokriva širi raspon savijenih i oblikovanih žičanih dijelova izvan jednostavnog namotaja, uključujući nosače, kuke i prilagođene oblike žice koji se koriste u automobilskim i elektroničkim sklopovima.

Koliko osi zapravo treba proizvođaču opruga za torzijske opruge?

Jednostavne torzijske opruge često se mogu proizvesti na 5-osnom stroju s bregastim pogonom. Dvostruke torzijske opruge, torzijski dijelovi u obliku pagode ili torzijske opruge u kombinaciji sa sekundarnim savijanjem obično zahtijevaju 10-osni ili 12-osni stroj bez ekscentra, budući da te geometrije zahtijevaju neovisno kontrolirane ruke za savijanje, a ne fiksni slijed brega.

Koji raspon promjera žice treba tražiti kupac novog CNC stroja s oprugom?

To u potpunosti ovisi o kombinaciji proizvoda, a ne o jednom idealnom broju. Radnja koja proizvodi male opruge za elektroniku ili uređaje rijetko treba ići iznad otprilike 3 mm, dok rad na automobilskim ovjesima i teškoj industrijskoj opremi obično zahtijeva strojeve do 8,0 mm, što odgovara gornjoj granici raspona viđenih na serijama CNC namotaja kao što je WNJ.

Je li CNC opružni stroj bez ekscentra vrijedan veće cijene u odnosu na bregasti stroj?

Više ovisi o raznolikosti narudžbe nego o količini narudžbe. Trgovina koja koristi jednu ili dvije opružne geometrije pri velikoj količini rijetko nadoknađuje razliku u cijeni. Radionica s čestim promjenama između različitih oblika opruga obično nadoknađuje dodatne troškove kroz ušteđeno vrijeme bez ponovnog određivanja vremena nizova bregastih osovina između poslova.

Koliko često treba provjeravati kompatibilnost upravljačkih ploča i firmvera?

Praktična osnova je provjera kompatibilnosti zalihe rezervne kontrolne ploče i firmvera unatrag u trenutku kupnje i ponovno pri bilo kojem većem osvježenju opreme u trgovini, budući da je kvar kontrolne ploče bez kompatibilne zamjene jedan od češćih razloga zašto se inače mehanički ispravan stroj za namotavanje rano povlači iz upotrebe.

Treba li oprema za brušenje i kaljenje dolaziti od istog dobavljača kao i stroj za namotavanje?

Nije striktno potrebno, ali nabava opreme za namotavanje, brušenje i kaljenje od jednog dobavljača — kao kod WNJ-ove kombinirane linije proizvoda — obično pojednostavljuje obuku upravljačkog sučelja i servisne kontaktne točke u usporedbi s odgovarajućom opremom od zasebnih dobavljača s različitim sustavima.

Kada ima smisla namotavanje opruga angažirati vanjske tvrtke umjesto kupnje stroja?

Outsourcing ugovornom proizvođaču opruga općenito ima više smisla za male ili neredovite količine narudžbi, jednokratne prototipove ili geometrije koje su tako rijetke da bi namjenski interni stroj bio besposlen veći dio godine. Nakon što je volumen dovoljno stabilan da se stroj može razumno iskoristiti, namotavanje unutar tvrtke obično nudi bolju kontrolu vremena i izravnu vidljivost kvalitete.

Što uzrokuje nedosljedan vanjski promjer na gotovoj opruzi?

Najčešći uzroci su istrošeno mjesto namotavanja ili nestabilan pritisak dodavanja žice. Provjera i, ako je potrebno, zamjena točke namotavanja, zatim ponovna provjera pritiska valjka za uvlačenje, standardni je prvi korak za rješavanje problema prije pretpostavke da je sam kontrolni program u kvaru.

Kakvu pripremu gradilišta obično zahtijeva novi CNC opružni stroj?

Većina strojeva treba stabilno trofazno napajanje usklađeno s snagom servo motora, čisti komprimirani zrak gdje se koriste pneumatske funkcije i odgovarajuće opterećenje poda s izolacijom od vibracija — osobito za strojeve bez ekscentra s višom osi, čije su uže tolerancije osjetljivije na vibracije iz obližnje opreme.
