Kako radi stroj za savijanje? Vodič za savijanje opruga

Kako radi stroj za savijanje: temeljni princip

Stroj za savijanje radi primjenom kontrolirane sile na obradak - obično metal, žicu ili cijev - da ga deformira u određeni kut ili oblik bez rezanja ili zavarivanja. Stroj koristi kombinaciju probijača (gornja matrica), matrice (donja matrica) i stražnjeg mjerača za pozicioniranje i savijanje materijala s ponovljivom točnošću. Osnovna mehanika oslanja se na prekoračenje granice razvlačenja materijala tako da se on trajno deformira, dok ostaje ispod svoje vlačne čvrstoće kako bi se izbjegao lom.

U praktičnom smislu, kada se probojac spusti u matricu, on prisiljava lim ili žicu da se prilagode geometriji matrice. Postignuti kut ovisi o dubini prodiranja, širini otvora matrice i opružnim karakteristikama samog materijala. Moderni CNC strojevi za savijanje digitalno kontroliraju sve te varijable, omogućujući tolerancije od ±0,1° na kutu savijanja i ±0,1 mm na stražnjem pozicioniranju mjerača.

Postoji nekoliko primarnih metoda savijanja u industrijskoj uporabi, od kojih svaka odgovara različitim materijalima i količinama proizvodnje:

• Zračno savijanje: Probijač gura materijal u matricu bez dna. Konačni kut ovisi o dubini proboja. Ovo je najfleksibilnija metoda i čini više od 60% operacija kočnice u svijetu.
• Dno (savijanje dna): Probijač ubija materijal u potpunosti u matricu, postižući vrlo precizne kutove. Opruga je minimalna jer je materijal potpuno stisnut. Zahtijeva veću tonažu — obično 3-5 puta više od zračnog savijanja.
• Kovanje: Metoda najvišeg pritiska, gdje probijač i matrica istiskuju materijal do skoro nulte opruge. Koristi se za iznimno niske tolerancije, često u proizvodnji zrakoplovnih i medicinskih komponenti.
• Savijanje valjka: Tri valjka postupno savijaju lim ili ploču u lukove ili cilindre. Uobičajeno u proizvodnji cijevi i čeličnih konstrukcija.
• Rotacijsko savijanje: Koristi se uglavnom za cijevi i profile. Stezna matrica drži cijev dok se matrica za savijanje okreće oko fiksnog središta, povlačeći cijev u oblik. Neophodan za zavoje malog radijusa na ispušnim cijevima i sigurnosnim kavezima.

Ključne komponente unutar stroja za savijanje

Razumijevanje onoga što svaki dio radi pomaže operaterima u rješavanju problema i optimiziranju kvalitete izlaza. Svaki stroj za savijanje, bez obzira na vrstu, dijeli zajednički skup mehaničkih i upravljačkih komponenti.

Okvir i krevet

Okvir stroja je zavarena ili lijevana čelična konstrukcija koja apsorbira sile savijanja bez deformacije. Na velikim prešama nosivosti 400 tona ili više, krevet se mjerljivo savija pod opterećenjem — ponekad 0,3–0,5 mm u rasponu od 4 metra. Bolji strojevi koriste sustave krunjenja (mehaničke ili hidraulične na klinu) kako bi kompenzirali ovaj otklon i održali dosljednost kuta preko cijele duljine dijela.

Ram (gornja greda)

Cun nosi gornji alat (probijač) i pokreću ga prema dolje pomoću hidrauličkih cilindara, servo-električnih pogona ili mehaničkih ekscentra. Servo-električne prešane kočnice, sada standardne u trgovinama s preciznim limom, postižu ponovljivost pozicioniranja od ±0,01 mm — znatno bolji od konvencionalnih hidrauličkih dizajna, koji obično postižu ±0,04 mm.

Alati: bušenje i matrica

Radijus vrha izbijača, širina otvora matrice (V-otvor) i polumjer ramena matrice izravno utječu na kvalitetu savijanja. Standardno pravilo je da V-otvor treba biti 6-10 puta veći od debljine materijala. Na primjer, savijanje mekog čelika debljine 3 mm obično koristi V-matricu od 20–24 mm. Korištenje preuskog kalupa uzrokuje pretjerano stanjivanje i pucanje materijala; preširoka matrica povećava opružni povrat i smanjuje točnost kuta.

Sustav stražnjeg mjerača

Stražnji mjerač je motorizirani graničnik koji precizno postavlja materijal prije svakog savijanja. Moderni stražnji mjerači s više osi (obično 4–6 osi) omogućuju CNC kontrolu i dubine i visine, omogućujući automatsku proizvodnju složenih prirubničkih dijelova bez ručnog premještanja. Preciznost zadnjeg promjera izravno određuje toleranciju duljine prirubnice, koja na dobro održavanim CNC prešama iznosi ±0,1 do ±0,2 mm.

CNC kontroler

Moderni strojevi za savijanje pokreću namjenske CNC kontrolere (Delem, Cybelec ili vlasnički sustavi) koji pohranjuju programe savijanja, izračunavaju potrebnu tonažu, kompenziraju opružni povrat i koordiniraju višeosno gibanje. Offline programiranje putem CAD/CAM softvera (npr. Radan, Solidradi Bend) omogućuje inženjerima da razviju sekvence savijanja na računalu i prenesu ih izravno na stroj, smanjujući vrijeme postavljanja za 40–70% u usporedbi s ručnim programiranjem pokušaja i pogrešaka.

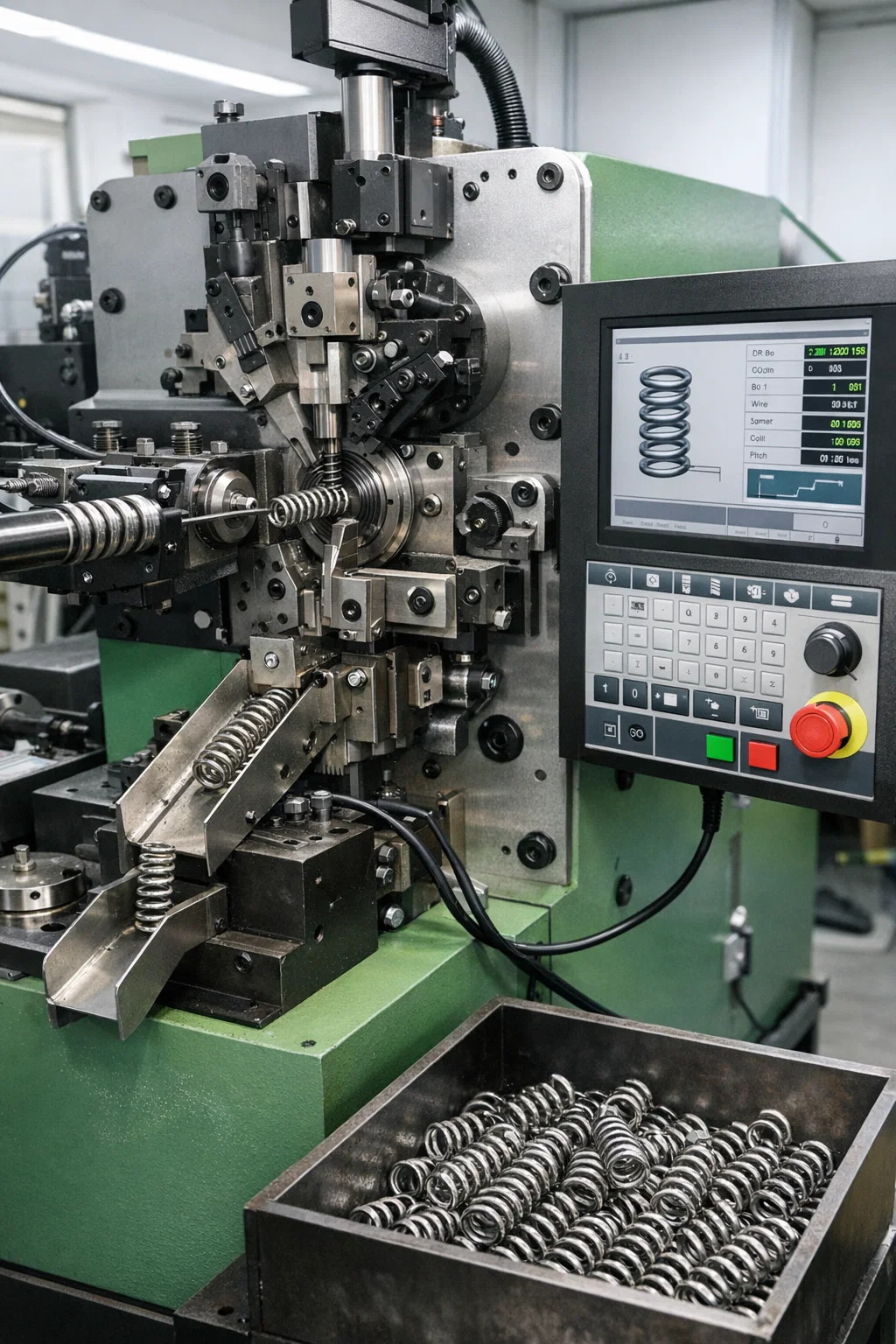

Kako a Stroj za savijanje opruga Works

Stroj za savijanje opruga je specijalizirani tip stroja za savijanje posebno dizajniran za oblikovanje žice ili ravnih materijala u opruge i oblike nalik oprugama — uključujući zavojnice, torzijske opruge, kompresijske opruge, produžne opruge i prilagođene oblike žice. Za razliku od standardnih preša za lim, stroj za savijanje s oprugom radi s rotirajućim klinovima za savijanje, podesivim ekscentrima i mehanizmom za uvlačenje žice koji zajedno rade na kontinuiranom oblikovanju žice dok prolazi kroz stroj.

Osnovni radni ciklus CNC stroja za savijanje opruga prolazi kroz sljedeće faze:

1. Uvlačenje žice: Servo pogonjeni valjci za uvlačenje pomiču žicu od namotaja do točne duljine. Točnost dodavanja na modernim strojevima doseže ±0,02 mm po ciklusu.
2. Savijanje/namatanje: Igle za savijanje ili alati za namotavanje primjenjuju bočnu silu na žicu koja napreduje, omatajući je oko šipke za namotavanje ili kroz niz točaka savijanja kako bi oblikovali željenu geometriju.
3. Kontrola visine tona: Alat za nagib pomiče se aksijalno kako bi kontrolirao razmak između zavojnica u tlačnim ili produžnim oprugama.
4. Rezanje: Nakon što opruga dosegne svoju programiranu duljinu, rezač čisto reže žicu, a gotova opruga se izbacuje u spremnik za sakupljanje ili transporter.

CNC strojevi za savijanje opruga velike brzine obično proizvode 30-200 opruga u minuti, ovisno o promjeru žice i složenosti opruge. Neki visokoproizvodni uređaji za namotavanje s tankom žicom (0,1–0,5 mm) u sektoru elektronike prelaze 400 dijelova u minuti.

Vrste strojeva za savijanje opruga

Strojevi za savijanje opruga dolaze u nekoliko konfiguracija ovisno o vrsti opruge i proizvodnim zahtjevima:

Springback: zašto je to važno i kako to rade strojevi za savijanje

Opruga je jedan od najznačajnijih izazova u bilo kojoj operaciji savijanja, bilo na preši za lim ili stroju za savijanje s oprugom. Kada sila savija metal, samo je dio deformacije plastičan (trajan). Elastični dio se oporavlja nakon što se sila oslobodi, uzrokujući da se dio vrati u svoj izvorni oblik. Za uobičajene mekane čelične ploče, kutovi opruge obično se kreću od 1° do 5°, dok čelici visoke čvrstoće i nehrđajući čelik mogu povratiti 6°–12° ili više.

Strojevi za savijanje opruga suočavaju se s posebno akutnom verzijom ovog problema. Cijeli je proizvod definiran svojom elastičnom oporavkom — tlačna opruga, na primjer, mora pohraniti i otpustiti energiju na predvidljiv način, tako da proces namotavanja mora uzeti u obzir povratnu oprugu upravo kako bi se postigla ciljana slobodna duljina i brzina opruge. Opruga koja se vraća više nego što je programirano bit će preduga; onaj koji slabije opružuje bit će prekratak i oba neće proći testiranje opterećenja.

Metode kompenzacije koje se koriste u modernim strojevima

• Pretjerano savijanje: Stroj se namjerno savija iznad ciljnog kuta, računajući višak potreban za poništavanje opruge. CNC sustavi pohranjuju vrijednosti korekcije povratnog povrata specifične za materijal u svojim bazama podataka.
• Povratne informacije o mjerenju kuta: Neke vrhunske preše uključuju integrirane laserske ili optičke senzore kuta (npr. LVD-ov CADMAN-Touch sustav) koji mjere stvarni kut u sredini hoda i prilagođavaju prodiranje udarca u stvarnom vremenu.
• Naknada baze podataka materijala: CNC strojevi za savijanje opruga pohranjuju tablice korekcije opruge za svaki materijal, promjer i temperaturu žice. Operateri unose specifikaciju materijala, a stroj automatski prilagođava položaj trna za namotavanje i pritisak alata za nagib.
• Kovanje: Primijenjeni pritisak dovoljan za plastičnu deformaciju gotovo cijelog poprečnog presjeka materijala gotovo u potpunosti eliminira opružni povrat, ali zahtijeva 5-8 puta veću silu od savijanja zrakom.

CNC naspram ručnih strojeva za savijanje: izravna usporedba

Razlika između CNC-upravljanih i ručnih strojeva za savijanje nadilazi cijenu. Svaki ima specifičan operativni kontekst u kojem donosi najbolji povrat.

Posebno za strojeve za savijanje opruga, CNC sustavi dominiraju proizvodnjom srednjeg do velikog volumena jer je geometriju oblika žice gotovo nemoguće replikirati dosljedno s ručnim podešavanjem zatika kada brzine rada prelaze 50 dijelova u minuti. Ručni strojevi za savijanje opruga ostaju održivi za izradu prototipa, specijalizirane radionice za popravak i vrlo male serije žičanih opruga velikog promjera gdje je vrijeme postavljanja stroja kraće od stvarnog vremena proizvodnje.

Materijali obrađeni strojevima za savijanje

Strojevi za savijanje nisu neovisni o materijalu. Svaka klasa materijala drugačije reagira na sile savijanja i parametri stroja moraju se prilagoditi u skladu s tim.

Materijali za preše od lima

• Meki čelik (CR/HR): Najčešće savijeni materijal. Granica razvlačenja 250–350 MPa. Ponašanje opraštanja s umjerenim skokom. 1 mm CR ploča zahtijeva otprilike 12-18 tona po metru duljine savijanja.
• Nehrđajući čelik (304/316): Veća čvrstoća (prinos 205-310 MPa), ali znatno veća brzina otvrdnjavanja. Zahtijeva 1,5–2 puta veću tonažu mekog čelika i daje više opruge. Minimalni unutarnji polumjer savijanja trebao bi biti najmanje 1x debljine materijala kako bi se izbjeglo pucanje.
• Aluminij (5052, 6061): Niža čvrstoća, ali sklonija opruzi zbog nižeg modula elastičnosti (~70 GPa naspram 200 GPa za čelik). 6061-T6 je notorno sklon pucanju na oštrim radijusima; Za složena savijanja preferiraju se T4 ili žarene temperature.
• Čelik visoke čvrstoće (AHSS, HSLA): Granice razvlačenja 550–1200 MPa. Izuzetno visok opružni povrat (često 8°–15° po zavoju od 90°). Zahtijeva pažljiv odabir alata i često posvećene strategije oblikovanja.

Materijali žice za stroj za savijanje opruga

• Tvrdo vučena opružna žica (ASTM A227): Industrijski radni konj za kompresijske opruge opće namjene. Vlačna čvrstoća 1200–2000 MPa ovisno o promjeru.
• Glazbena žica (ASTM A228): Najveća vlačna čvrstoća uobičajenih vrsta opružne žice (do 2350 MPa pri promjeru od 0,5 mm). Koristi se tamo gdje su kritični vijek trajanja i dosljedna mehanička svojstva.
• Opružna žica od nehrđajućeg čelika (302/304): Otpornost na koroziju za prehrambenu, pomorsku i medicinsku primjenu. Niža čvrstoća od glazbene žice, ali izvrsna otpornost na okoliš.
• Žica od legure krom-silicija / krom-vanadija: Koristi se za visokotemperaturne opruge (ventilske opruge, komponente motora) gdje bi povišene radne temperature uzrokovale skupljanje obične karbonske žice.

Kako odabrati pravi stroj za savijanje za svoju primjenu

Odabir pogrešnog stroja skupa je pogreška. Pravi stroj za savijanje ovisi o najmanje šest konvergentnih faktora, a svaki se mora procijeniti zajedno, a ne zasebno.

Materijal i debljina obratka

Za lim, potrebne tonažne ljestvice s kvadratom granice razvlačenja i debljine materijala . Udvostručenje debljine materijala otprilike učetverostručuje potrebnu tonažu. Radionica koja primarno savija meki čelik od 3 mm do 2500 mm širine treba otprilike 100–160 tona kapaciteta preše. Ako kasnije trebaju savijati nehrđajući čelik debljine 6 mm, taj bi isti dio mogao zahtijevati 400 tona — daleko više od snage stroja.

Za opružne radove, raspon promjera žice gotovo isključivo utječe na odabir stroja. Stroj za savijanje s oprugom dizajniran za žicu od 0,5–4 mm ne može pouzdano obraditi žicu od 8 mm bez opasnosti od preopterećenja motora i loma alata.

Geometrija i složenost dijelova

Jednostavna 2D savijanja na ravnom limu mogu se nositi s bilo kojom prešom. Dijelovi sa složenim odnosima prirubnica, zavojima poruba ili negativnim kutovima zahtijevaju alate izvan središta, posebne konfiguracije matrica ili robotsku manipulaciju dijelovima. Za žičane oblike s 3D geometrijom — kuke, petlje i savijanja u više ravnina — samo višeosni CNC stroj za oblikovanje žice sa 6 ili više neovisno kontroliranih osi može podnijeti proizvodnu količinu.

Opseg proizvodnje

Trgovina koja proizvodi 50 nosača po narudžbi tjedno nema opravdanja za 200.000 USD vrijednu CNC prešu s automatskom izmjenom alata. Nasuprot tome, proizvođač opruga koji proizvodi 500.000 kompresijskih opruga mjesečno ne može se osloniti na poluautomatski stroj za namotavanje - vrijeme ciklusa i trošenje alata učinit će troškove neodrživim. Analiza rentabilnosti dosljedno pokazuje da CNC strojevi za savijanje opruga vraćaju svoju investiciju unutar 12-24 mjeseca s proizvodnim stopama iznad 50.000 dijelova mjesečno u usporedbi s ručnim ili poluautomatskim alternativama.

Zahtjevi tolerancije

Zrakoplovni i medicinski dijelovi rutinski zahtijevaju kutove savijanja na ±0,25° i duljine prirubnica na ±0,1 mm. Pouzdano postići to na hidrauličnoj preši bez povratne informacije o mjerenju kuta gotovo je nemoguće tijekom cijele proizvodnje. Za savijanje opruge, tolerancije slobodne duljine od ±0,3 mm na tijelu opruge od 50 mm zahtijevaju stroj sa stabilnom rezolucijom dodavanja žice i dosljednom kompenzacijom povratne opruge — obično se može postići samo sa servo pogonjenim CNC namotalicama.

Uobičajeni problemi u operacijama savijanja i njihovi uzroci

Čak i dobro konfigurirani strojevi proizvode neispravne dijelove kada se varijable ne kontroliraju. Sljedeći problemi najčešće se prijavljuju u operacijama pres kočnice i stroja za savijanje opruga.

Nedosljednost kuta po duljini dijela

Ako je kut savijanja ispravan u sredini, ali se otvara prema krajevima, postolje stroja se savija pod opterećenjem. Savijanje od 3 metra na preši od 250 tona bez aktivnog krunjenja može pokazati 0,4–0,8 mm otklona u sredini u odnosu na krajeve, što znači 1°–2° varijacije kuta. Popravak je hidraulički ili mehanički stol za krunjenje ili kraći segmenti alata koji omogućuju podešavanje po presjeku.

Pukotine na radijusu savijanja

Pukotine nastaju kada vanjsko naprezanje vlakana premaši sposobnost istezanja materijala. Uobičajeni uzroci uključuju korištenje radijusa probijanja manjeg od minimalnog preporučenog za materijal (za aluminij 6061-T6, minimalni unutarnji radijus je obično 1,5–2 puta debljina materijala), savijanje poprečno u smjeru zrna valjanog lima ili korištenje materijala očvrslog rada iz prethodnih operacija oblikovanja. Rotiranje dijela za 90° u odnosu na smjer kotrljanja često eliminira pucanje na graničnim materijalima.

Varijacija slobodne duljine opruge kod savijanja opruge

Raspršenost slobodne duljine u proizvodnim oprugama (npr. ±1 mm na cilju od ±0,3 mm) obično dolazi do jednog od tri uzroka: varijacije promjera žice između zavojnica koje prelaze toleranciju za koju je stroj kalibriran, promjene tvrdoće materijala uzrokovane temperaturom u dugim proizvodnim serijama ili istrošeni valjci za uvlačenje koji povremeno klize. Zamjena umetaka valjaka za uvlačenje svakih 300–500 radnih sati je standardno preventivno održavanje u opružnim trgovinama velike količine.

Uvijanje oblikovanih dijelova žice

Uvijanje se razvija kada se zaostalo naprezanje u zavojnici žice ne oslobađa ravnomjerno dok žica prolazi kroz stroj. Uređaj za ravnanje žice (rotirajući ili valjkasti) montiran između kalema žice i valjaka za uvlačenje uklanja set svitaka prije oblikovanja. Većina proizvodnih postavki strojeva za savijanje opruga uključuje ravnalo sa 7 ili 9 valjaka kao standardnu ​​opremu.

Sigurnosni zahtjevi za rad strojeva za savijanje

Strojevi za savijanje - osobito hidrauličke preše s težinom od 100 tona ili više - stvaraju sile koje mogu zgnječiti ruke i uzrokovati smrtonosne ozljede. Sigurnosni standardi nisu izborni ni u jednom profesionalnom radnom okruženju.

• Svjetlosne zavjese i laserski sigurnosni sustavi: Moderne preše koriste AOPD (Active Opto-electronic Protective Device) sustave — laserske zavjese koje odmah zaustavljaju cilindar ako ruka operatera uđe u opasno područje. Fiessler AKAS II i slični sustavi otkrivaju prepreke tanke od 14 mm pri brzinama zatvaranja do 10 mm/s.
• Upravljanje s dvije ruke: Na strojevima bez napredne optičke sigurnosti, zahtjev za aktivaciju s dvije ruke drži ruke operatera dalje od zone alata tijekom udarca snage.
• Osobna zaštitna oprema: Rukavice otporne na posjekotine (EN388 razina 4 ili viša), sigurnosna obuća i zaštita za oči od metalnih ogrebotina minimalni su zahtjevi u većini jurisdikcija.
• Zaštita stroja za savijanje opruga: Budući da strojevi za savijanje s oprugama izbacuju dijelove velikom brzinom i žica se može lomiti ako pukne pod napetošću, potrebna je potpuna zaštita perimetra s međusobno zaključanim pristupnim vratima. Norme ISO 11161 i EN 13857 definiraju minimalne sigurne udaljenosti za takvu zaštitu.
• Održavanje hidrauličkog sustava: Hidraulička preša s brtvom koja curi može ispustiti klip pod djelovanjem gravitacije. Sigurnosni ventili protiv pada (nepovratni ventili izravno na cilindru) obvezni su na svim modernim strojevima i trebaju se pregledavati jednom godišnje.

Prakse održavanja koje produljuju vijek trajanja stroja za savijanje

Dobro održavan stroj za savijanje trebao bi pružiti 20-30 godina produktivnog rada. Zanemareni strojevi brzo se kvare, proizvodeći dijelove koji su izvan tolerancije i stvaraju sigurnosne opasnosti. O sljedećim postupcima održavanja nema pregovaranja u proizvodnim okruženjima.

• dnevno: Očistite površine alata kako biste spriječili zareze na vrhovima bušilica i ramenima matrice. Provjerite ima li hidrauličkih crijeva trenja ili curenja. Provjerite graničnike mjerača za krhotine koje bi mogle krivo postaviti dijelove.
• Tjedno: Provjerite razinu i stanje hidrauličke tekućine. Provjerite ima li onečišćenja linearnih kodera (ako su ugrađeni). Provjerite točnost pozicioniranja stražnjeg mjerača pomoću mjerača s brojčanikom u odnosu na referentni graničnik.
• Mjesečno: Podmažite vodilice klina, glavne vijke stražnjeg promjera i kuglaste vijke prema rasporedu podmazivanja proizvođača. Provjerite istrošenost sustava za stezanje alata.
• Godišnje: Potpuna izmjena hidrauličke tekućine (obično ISO VG46 ili VG68 ovisno o klimi). Pregledajte brtve cilindra. Izvršite lasersku ili optičku kalibraciju referentnog kutnog sustava stroja. Za strojeve za savijanje opruga, zamijenite klinove za savijanje i trnove za namotavanje koji pokazuju mjerljivo trošenje.

Alati su obično najveći stalni troškovi održavanja u operacijama pres kočnice i stroja za savijanje opruga. Istrošenost i zarez vrhova za bušenje; ramena erodiraju od opetovanog kontakta s metalom. Pojedinačni set alata za preciznu prešu za stroj od 3 metra može koštati 3000–15 000 USD, čineći pravilno skladištenje (stalci za alate, zaštitne poklopce) i postupke rukovanja izravnom mjerom kontrole troškova.
