Kako radi stroj s oprugom?

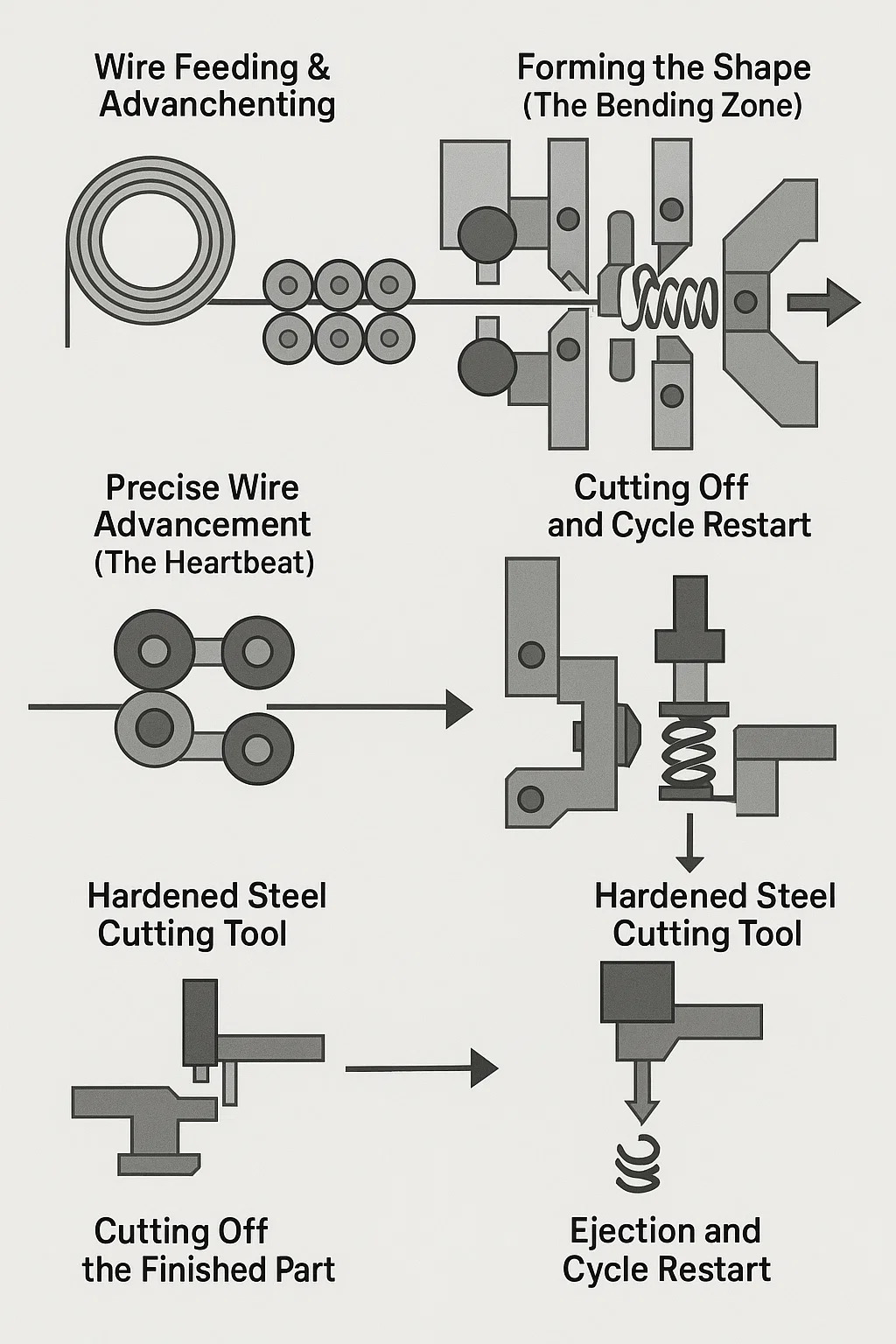

Opružni strojevi transformirati namotanu metalnu žicu u opruge ili oblike žice preciznim slijedom mehaničkih radnji. Evo kako funkcioniraju:

■Uvlačenje i ravnanje žice:

Namotana žica montirana je na rotirajući isplatni kolut iza stroja.
Žica se uvlači u set valjaka za ravnanje (obično 5-10 valjaka od kaljenog čelika raspoređenih naizmjenično). Dok žica prolazi, ovi valjci primjenjuju kontrolirani pritisak kako bi uklonili sve zakrivljenosti ili savijanja iz memorije zavojnice, proizvodeći savršeno ravnu žicu koja ulazi u područje oblikovanja.

■Precizno napredovanje žice (otkucaj srca):

Ispravljena žica prolazi između para snažnih, nazubljenih valjaka za uvlačenje.
Servo motor (kod CNC strojeva) ili mehanizam pogonjen bregastom osovinom (kod mehaničkih strojeva) povremeno rotira te valjke. Svaka rotacija gura točno izračunatu duljinu žice naprijed u alate za oblikovanje. Ova točna duljina dovoda određuje kritične značajke poput ukupne duljine opruge i razmaka svitka.

■Oblikovanje oblika (zona savijanja):

Kako žica napreduje, ona se pomiče u područje oblikovanja gdje se nalazi više alata za oblikovanje (koji se nazivaju i alati, prsti ili klizači).
Ovi alati montirani su na čvrste stupove alata oko središnjeg trna (trna) ili klina za oblikovanje koji definira unutarnji promjer.
Bregovi (mehanički) ili servo (CNC): Diktirajte slijed kretanja:
Mehanički strojevi: Rotirajući bregovi fizički guraju ili vuku poluge povezane s alatima za oblikovanje preko veza. Svaki profil ekscentra kontrolira vrijeme i udaljenost po kojoj se jedan alat pomiče prema unutra ili prema van.
CNC strojevi: Pojedinačni servo motori izravno pokreću svaki alat za oblikovanje neovisno. Računalni program precizno kontrolira položaj, brzinu i vrijeme svakog pokreta alata.
Postupci savijanja: Dok se žica dovodi u ispravan položaj:
Jedan alat može tresnuti u stranu i stvoriti zavoj ili pomak.
Drugi bi se alat mogao naglo okrenuti kako bi omotao žicu oko sjenice, formirajući zavojnicu.
Alati mogu pritiskati okomito kako bi stvorili petlje ili kuke na krajevima.
Alat za nagib može se pomicati sinkronizirano s posmakom kako bi kontrolirao razmak između zavojnica dok se omotaju.
Višestruki alati djeluju u brzom, koordiniranom nizu kako bi postupno savijali žicu u željeni složeni oblik.

■Odsijecanje gotovog dijela:

Nakon što se formira konačni zavoj, aktivira se alat za rezanje od kaljenog čelika (često oštrica ili giljotina).
Pomiče se brzo i snažno prema nakovnju ili nepokretnoj oštrici, čisto odsijecajući formiranu oprugu ili dio žice od preostale zalihe žice.
Vrijeme rezanja je točno usklađeno sa završetkom ciklusa oblikovanja.

■Izbacivanje i ponovno pokretanje ciklusa:

Nakon rezanja, oblikovani dio se ili pusti da gravitacijom padne niz žlijeb ili se lagano izgura iz zone oblikovanja alatom za uvlačenje.
Alati za oblikovanje istovremeno se povlače natrag u svoje "početne" položaje.
Valjci za uvlačenje odmah pomiču sljedeću točnu duljinu žice.
Ciklus se neprekidno ponavlja velikom brzinom (potencijalno stotine dijelova u minuti).
