Kako napraviti opruge: Vodič za materijale, strojeve i procese

Kako napraviti opruge: izravan odgovor

Opruge se izrađuju namotavanjem, savijanjem ili utiskivanjem metalne žice ili trake u oblik koji pohranjuje i oslobađa mehaničku energiju. Najčešća metoda je namotavanje zavojnice - dovođenje žice kroz a CNC opružni stroj koji ga savija oko trna na točno izračunatom koraku i promjeru. Za proizvodnju velikih količina, ovaj proces se odvija brzinom između 50 i 400 dijelova u minuti, ovisno o veličini opruge i materijalu.

Bilo da izrađujete prototip jednog dijela u radionici ili pokrećete tisuće jedinica na reklami stroj za namotavanje opruga , osnovni koraci su isti: odaberite pravu žicu, postavite geometriju, namotajte ili oblikujte oprugu, toplinski je obradite i završite površinu. Svaki stupanj ima tolerancije koje izravno utječu na opterećenje opruge, vijek trajanja na zamor i konzistentnost dimenzija.

Odjeljci u nastavku detaljno raščlanjuju svaki korak — sa stvarnim mjerenjima, izborom materijala i postavkama stroja — tako da možete proizvesti opruge koje rade pouzdano od prvog do zadnjeg svitka.

Brza referenca

Većina opruga izrađena je od ugljične čelične žice za opruge (ASTM A228) ili nehrđajućeg čelika (ASTM A313)
Promjeri žice za kompresijske opruge obično se kreću od 0,1 mm do 25 mm
Moderna CNC opružni stroj može izdržati toleranciju vanjskog promjera od ±0,05 mm
Toplinska obrada za smanjenje naprezanja odvija se na 200–300 °C 20–30 minuta nakon namotavanja

Vrste opruga i način njihove izrade

Razumijevanje vrste opruge koja vam je potrebna određuje proces proizvodnje, alate i konfiguraciju stroja. Postoji pet glavnih kategorija koje se koriste u industrijskim i potrošačkim aplikacijama.

Tlačne opruge

Najčešći tip. Okrugla žica je namotana u spiralu s otvorenim korakom tako da se opruga sabija pod aksijalnim opterećenjem. Izrađen na CNC zavojnici opružni stroj s podešavanjem alata za uspon. Tolerancije slobodne duljine obično su ±1–2% nazivne duljine.

Produžne opruge

Namotan s bliskim zavojnicama i početnom napetosti tako da se zavojnice pritisnu jedna uz drugu u mirovanju. Opružni stroj odmah nakon namotavanja oblikuje kuke na svakom kraju. Geometrija kuke — potpuno uvijanje, pola uvijanja ili produženo — postavlja se u programu stroja.

Torzijske opruge

Oduprite se rotacijskoj sili. Namotan s zatvorenim ili otvorenim zavojnicama, s krakovima koji se pružaju tangencijalno. A stroj s torzijskom oprugom savija noge pod preciznim kutovima — obično 90°, 180° ili prilagođene kutove unutar ±1°.

Ravne / lisnate opruge

Utisnuto ili savijeno od ravne trake. Automobilske lisnate opruge koriste naslagane ploče stegnute u sredini. Manje ravne opruge za elektroniku utisnute su na progresivnim prešama brzinom do 800 udaraca u minuti.

Disk / Belleville Springs

Konusne podloške koje se slažu u seriju ili paralelno. Oblikovan izrezivanjem podloška iz lima i utiskivanjem u konusni profil. Nosivost dramatično varira s visinom konusa — razlika u visini od 1 mm može promijeniti opterećenje za 30–50%.

Odabir pravog materijala za proizvodnju opruga

Odabir materijala nije izborno nagađanje — pogrešna legura uzrokovat će preuranjeni zamor, kvar zbog korozije ili dimenzionalni pomak pod temperaturom. Donja tablica pokriva najčešće navedene opružne materijale u različitim industrijama.

Uobičajeni opružni materijali, njihova mehanička svojstva i tipične primjene
Materijal	Standardno	Vlačna čvrstoća	Maksimalna temperatura (°C)	Najbolje za
Glazbena žica (visoki ugljik)	ASTM A228	1700–2400 MPa	120	Opća namjena, visoki ciklus
Tvrdo izvučena žica	ASTM A227	1200–1900 MPa	120	Statička ili niskociklična opterećenja
Nehrđajući čelik 302/304	ASTM A313	1300–2000 MPa	260	Korozivna okruženja
Nehrđajući čelik 316	ASTM A313	1100–1800 MPa	316	Morska, kemijska izloženost

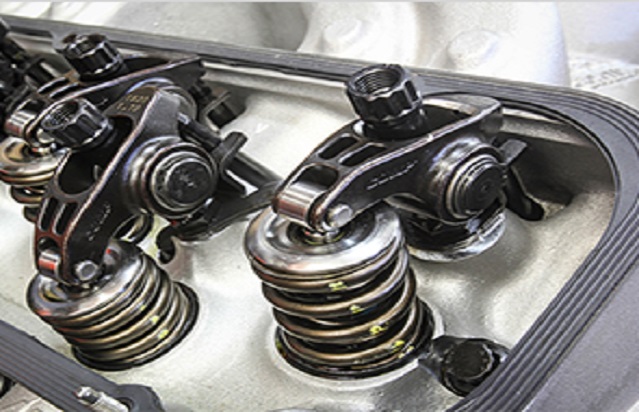

Krom silicij (SiCr)	ASTM A401	1900–2200 MPa	245	Visokonapregnute opruge ventila
Inconel 718	AMS 5596	1240-1450 MPa	700	Aerospace, ekstremna vrućina
Fosforna bronca	ASTM B159	700–1100 MPa	95	Električni kontakti, nemagnetski

Glazbena žica (ASTM A228) pokriva otprilike 70% ukupne proizvodnje tlačnih opruga širom svijeta zbog svoje visoke vlačne čvrstoće i dosljedne kvalitete površine. Krom silicijske legure koriste se tamo gdje radni stres prelazi 45% vlačne čvrstoće ili gdje se opruga okreće više od 10 milijuna puta.

Promjer žice utječe na vlačnu čvrstoću: glazbena žica od 0,5 mm ima vlačnu čvrstoću blizu 2400 MPa, dok žica od 6 mm od iste legure pada na oko 1700 MPa. Ovaj inverzni odnos ugrađen je u svaku jednadžbu dizajna opruge i mora se uzeti u obzir prije postavljanja stroja za opruge.

Izračuni dizajna opruge prije nego što počnete namatati

Pokretanje opružnog stroja bez prethodnog izračuna ključnih parametara je način na koji rasipate materijal i proizvodite dijelove koji ne odgovaraju specifikacijama. Sljedeće formule su temelj svakog dizajna tlačne opruge.

Stopa opruge (k)

k = (G × d4) / (8 × D³ × Na)

Gdje je G = modul smicanja (~80 000 MPa za čelik), d = promjer žice, D = srednji promjer zavojnice, Na = broj aktivnih zavojnica. Tipična automobilska opruga ventila s d = 3,5 mm, D = 28 mm i Na = 8 proizvodi brzinu od oko 28 N/mm.

Wahlov faktor korekcije (Kw)

Kw = (4C−1)/(4C−4) 0,615/C

C = D/d (indeks opruge). Opruge s indeksom ispod 4 imaju visoku koncentraciju naprezanja na unutarnjem svitku — Wahlov faktor ispravlja izračun posmičnih naprezanja. Većina opruga je dizajnirana s C između 6 i 12.

Slobodna duljina (Lf)

Lf = (Na Nc) × d δ

Nc = broj neaktivnih (zatvorenih) svitaka, δ = korak × Na. Za kompresijsku oprugu s 2 zatvorena kraja, Nc = 2. Slobodna duljina izravno postavlja krajnji položaj stroja tijekom namatanja na CNC stroj za namotavanje opruga .

Puna duljina (Ls)

Ls = (Na Nc) × d

Puna duljina je komprimirana visina kada se svi svici dodiruju. Uvijek provjerite održava li radni otklon oprugu najmanje 15% iznad čvrste duljine kako biste izbjegli trajno namještanje. Mnogi operateri strojeva s oprugama koriste ovo kao provjeru minimalnog razmaka.

Prije programiranja a opružni stroj , potvrdite da dizajn prolazi tri provjere: (1) maksimalno naprezanje pod opterećenjem ostaje ispod 45% vlačne čvrstoće za dinamičke primjene; (2) opruga se ne savija — vitke opruge s omjerom Lf/D iznad 4 sklone su bočnom izvijanju; (3) prirodna frekvencija je najmanje 13 puta veća od radne frekvencije kako bi se izbjegla rezonancija. Propuštanje bilo koje od ovih provjera dovodi do kvarova na terenu, često unutar prvih 100.000 ciklusa.

Kako radi stroj s oprugom: od dodavanja žice do gotovog svitka

A opružni stroj je precizno kontrolirani sustav oblikovanja koji uzima sirovu žicu s kalema i savija je u gotovu oprugu u jednom kontinuiranom prolazu. Moderne CNC verzije zamjenjuju mehanizme brega i poluge starijih strojeva s osi na servo pogon koje se mogu reprogramirati u nekoliko minuta. Razumijevanje onoga što se događa unutar stroja ključno je za rješavanje problema pomicanja promjera, varijacija nagiba i nedostataka krajnjeg stanja.

Sustav dodavanja žice

Žica ulazi kroz ravnalo - niz valjaka postavljenih pod izmjeničnim kutovima - koji uklanjaju prirodni odljev i spiralu s kalema. Neadekvatno ravnanje je vodeći uzrok varijacije promjera zavojnice u proizvodnji. Većina strojevi za namotavanje opruga koristite pegle s 5 ili 9 valjaka; teža žica iznad 6 mm može koristiti pogonski pogon potisnih valjaka s povratnim momentom. Brzina posmaka izravno određuje izlaznu brzinu stroja: pri pomaku od 200 mm/s, opruga slobodne duljine 30 mm treba oko 0,15 sekundi da se navije.

Alat za točku namotavanja i uspon

Točka namotavanja - klin ili valjak od tvrdog metala - skreće žicu prema trnu ili u slobodni zrak kako bi se stvorio promjer svitka. Pomicanje točke namotavanja prema unutra povećava promjer; prema van ga smanjuje. Alat za uspon kontrolira aksijalni pomak po okretaju, postavljajući kut nagiba opruge i konačno slobodnu duljinu. Na a CNC opružni stroj , obje osi ažuriraju položaj 500–1000 puta u sekundi, omogućujući sužene promjere, promjenjivi nagib i profile u obliku bačve, sve unutar istog ciklusa vjetra.

Cut-off mehanizam

Nakon što se postigne programirani broj zavojnica, nož za rezanje čisto reže žicu. Rezanje mora pucati pod ispravnim rotacijskim kutom kako bi se proizvela dosljedna geometrija kraja. Loše vrijeme prekidanja stvara kuke, neravnine ili zgnječene krajeve koji se ne bruše ili utječu na pravokutnost opruge. Strojevi velike brzine koriste pneumatske ili servo sustave za isključivanje s vremenom odziva ispod 5 milisekundi.

Vrste opružnih strojeva

Stroj s ekscentričnom oprugom: Mehanički bregovi pokreću alate za oblikovanje. Niža cijena, pogodna za jednostavne tlačne opruge u velikom volumenu. Ograničena fleksibilnost — promjena geometrije opruge zahtijeva fizičku zamjenu brijega.
CNC stroj za namotavanje (2–4 osi): Servo motori zamjenjuju bregaste. Promjer, korak i slobodna duljina mogu se programirati. Vrijeme promjene pada s 4–8 sati (bregasti stroj) na 20–40 minuta. Rukuje žicom od 0,1 mm do 20 mm.
Višeosni CNC opružni stroj (6–8 osi): Dodaje dodatne osi za savijanje i oblikovanje za torzione noge, kuke i složene oblike. Može proizvesti produžne opruge s kukama zatvorene petlje, torzijske opruge s kutnim nogama i žičane oblike u jednoj postavci.
Stroj za oblikovanje opruga (stroj za oblikovanje žice): 8–12 sjekira s rotirajućom glavom ili više alata za savijanje. Koristi se za složene 3D oblike žice - kopče, uskočne prstene, držače - koji nisu tradicionalne spiralne opruge.
Stroj s ravnom oprugom / preša: Utiskuje ili savija ravnu traku u lisnate opruge, uskočne opruge ili kontaktne opruge. Uvelike se koristi u elektronici i automobilskim komponentama.

vodeći opružni stroj proizvođači uključuju WAFIOS (Njemačka), Itaya (Japan), Bamatec (Švicarska) i brojne kineske proizvođače. Srednji 4-osni CNC stroj za namotavanje koji može rukovati žicom od 0,3 do 6 mm obično košta između 40 000 USD i 120 000 USD, ovisno o brzini i konfiguraciji osi.

Korak po korak proces proizvodnje opruga

Sljedeći slijed pokriva industrijsku proizvodnju tlačnih opruga od sirove žice do gotovog, pregledanog dijela. Torzijske i istezne opruge slijede isti kostur uz modifikacije u fazama oblikovanja i toplinske obrade.

Korak 1

Priprema i pregled žice

Ulazna žica provjerava se prema certifikatu o materijalu: tolerancija promjera (obično ±0,5% za glazbenu žicu), vlačna čvrstoća, stanje površine i težina kalema. Žica s površinskim šavovima, udubljenjima ili promjerom izvan tolerancije odbacuje se prije nego što stigne do stroja. Odstupanje promjera od samo 2% mijenja brzinu opruge za približno 8% (budući da brzina varira s d4).

Korak 2

Postavljanje i programiranje Spring Machine

Operater stavlja žicu kroz uređaj za ravnanje i dovodi je do mjesta namotavanja. CNC program specificira: brzinu dodavanja žice, zadanu vrijednost promjera zavojnice, korak po okretaju, ukupni broj zavojnica i poziciju prekida. Uzorci prvih članaka namotavaju se malom brzinom — obično 10–20% proizvodne brzine — i mjere se prema otisku. Podešavanje položaja točke namotavanja, kuta nagiba alata i vremena prekida se vrši sve dok sve dimenzije ne budu unutar tolerancije.

3. korak

Namatanje zavojnice brzinom proizvodnje

Nakon što je prvi artikl odobren, stroj radi punom proizvodnom brzinom. Izlazne brzine ovise o veličini žice: Žica od 0,5 mm radi 200–400 opruga/minuti; Žica od 6 mm radi 15–40 opruga u minuti . Uzorci u procesu izvlače se svakih 500-1000 komada i provjeravaju slobodnu duljinu, vanjski promjer i ukupni broj zavojnica. Sustavi automatskog vida na vrhunskim strojevima provjeravaju svaki dio.

Korak 4

Ublažavanje stresa (toplinska obrada na niskoj temperaturi)

Svježe namotane opruge nose zaostala naprezanja iz procesa oblikovanja. Ublažavanje naprezanja to uklanja bez rekristalizacije hladno obrađene mikrostrukture žice. Za opruge od ugljičnog čelika to znači 200–260 °C 20–30 minuta u pećnici s mrežastom trakom ili šaržnoj pećnici. Nehrđajući čelik zahtijeva 315–370 °C. Nakon tretmana, slobodna duljina može se promijeniti za 0,5–2% kako se zaostalo naprezanje popušta — to se mora uračunati u program namotavanja.

Korak 5

Brušenje krajeva (za kompresijske opruge)

Tlačne opruge sa zatvorenim krajevima bruse se na brusilici s dvostrukom pločom ili rotacijskoj brusilici kako bi se dobila ravna površina ležaja. Brušenje mora ukloniti dovoljno materijala kako bi pravokutnost bila unutar tolerancije - obično manje od 1,5° nagiba prema normi DIN 2096 / ISO 10243. Nedovoljno brušenje ostavlja točkasti kontakt umjesto punog kontakta ležaja; pretjerano brušenje urezuje aktivne zavojnice i smanjuje brzinu opruge.

Korak 6

Unaprijed postavljanje (scragging)

Opruge visokog opterećenja sabijaju se do pune visine jednom ili više puta kako bi izazvale povoljno zaostalo tlačno naprezanje na unutarnjoj površini svitka. Ovaj proces — koji se naziva struganje ili prethodno podešavanje — trajno skraćuje oprugu za 1–5% slobodne duljine, ali povećava otpornost opruge na trajno podešavanje tijekom radnog vijeka. Automobilske opruge ovjesa i opruge ventila gotovo su uvijek oštećene prije otpreme.

Korak 7

Peeniranje sačmom (za aplikacije s visokim zamorom)

Sačmarenje bombardira površinu opruge malim čeličnim ili keramičkim kuglicama velikom brzinom, stvarajući sloj tlačnog naprezanja dubok 0,1–0,3 mm. Ovaj sloj otporan je na pojavu pukotina uslijed zamora vlakana na površini žice. Sačmarenje može produžiti životni vijek od opružnog zamora za 200–500% u visokocikličnim aplikacijama kao što su opruge ventila motora koje se okreću 10⁸ puta ili više.

Korak 8

Površinska obrada i premazivanje

Opruge od ugljičnog čelika bez zaštitnog premaza zahrđat će u roku od nekoliko tjedana u vlažnom okruženju. Uobičajene završne obrade uključuju: elektro-cinčanje (5–12 µm), cink-fosfatno ulje, praškasti premaz ili e-premaz. Opruge za prehrambenu, medicinsku ili vanjsku okolinu koriste osnovni materijal od nehrđajućeg čelika ili dodatne organske premaze. Vodikova krtost uzrokovana galvanizacijom je poznati rizik — pečenje nakon ploče na 190–220 °C tijekom 4–8 sati uklanja apsorbirani vodik.

Korak 9

Završna inspekcija i ispitivanje opterećenja

Svaka proizvodna serija prolazi ispitivanje dimenzija i opterećenja. Uređaj za ispitivanje brzine opruge komprimira oprugu na dvije ili tri definirane duljine i bilježi silu u svakoj točki. Izmjerena brzina mora odgovarati specifikaciji dizajna unutar ±10% za opće opruge ili ±5% za precizne opruge. Statističko uzorkovanje slijedi AQL tablice — obično AQL 1.0 ili 1.5 za kritične primjene — što znači da puno od 1000 opruga zahtijeva inspekciju 80-125 uzoraka.

Kako ručno napraviti opruge bez stroja za opruge

Za izradu prototipa, popravke ili male količine, potpuno je moguće napraviti funkcionalnu tlačnu ili isteznu oprugu bez namjenskog opružni stroj . Alat je minimalan i postupak je jednostavan za žicu promjera ispod 2 mm.

Što Vam je potrebno

Opružna žica u odgovarajućoj leguri i promjeru (glazbena žica ASTM A228 najbolja je polazna točka)
Trn — okrugla šipka ili svrdlo malo manje od željenog unutarnjeg promjera (ID). Opruge se lagano odbijaju nakon formiranja; ako želite ID = 10 mm, koristite trn od 9–9,5 mm
Stolni škripac ili strug za držanje trna tijekom namatanja
Rezači žice i iglana kliješta
Propanska baklja i kanta za gašenje (za toplinsku obradu ako se koristi prethodno očvrsnuta žica — ne preporučuje se za ručno namatanje; umjesto toga koristite žarenu žicu)

Postupak ručnog namotavanja

Pričvrstite trn vodoravno u stegu ili ga zategnite u ručnu bušilicu ili tokarski stroj.
Pričvrstite kraj žice na trn pomoću izbušene rupe ili trake, držeći ga nategnutim.
Namotajte žicu oko trna u čvrstu, ravnomjernu spiralu. Primijenite čvrstu, dosljednu napetost u cijelosti — nedosljedna napetost stvara varijaciju promjera i koraka.
Za kompresijske opruge uvedite dosljedno aksijalno napredovanje (nagib) sa svakim okretajem. Upotrijebite strojno obrađenu vodilicu za uspon ili pažljivo razmaknite okretaje na oko — ciljajte na uspon jednak 1,5× promjera žice kao početnu točku.
Namotajte 1-2 dodatna zatvorena zavojnice na svakom kraju kako biste formirali neaktivne zavojnice.
Odrežite žicu ujednačenim rezačima žice na kraju zadnje neaktivne zavojnice.
Skinite oprugu s trna i izmjerite slobodnu duljinu i vanjski promjer.
Ublažite stres tako da oprugu stavite u kuhinjsku pećnicu na 230 °C na 20 minuta, zatim ohladite na zraku. Ovaj korak značajno smanjuje rano stvrdnjavanje i stabilizira dimenzije.

Ručno namotane opruge neće odgovarati konzistentnosti dimenzija strojno izrađenih dijelova. Očekujte varijaciju slobodne duljine od ±3–5% i varijaciju promjera od ±2–4% pri ručnom namatanju. Za sve što zahtijeva strože tolerancije ili više od 20-30 komada, a stroj za namotavanje opruga je praktično rješenje.

Uobičajeni kvarovi na oprugama i kako ih popraviti na stroju s oprugama

Čak i s dobro održavanim opružni stroj , nedostaci se pojavljuju kada se mijenjaju postavke ili svojstva materijala. Sljedeća tablica prikazuje najčešće nedostatke s njihovim korijenskim uzrocima i korektivnim radnjama.

Vodič za rješavanje problema s kvarovima na oprugama za proizvodnju zavojnih opruga
kvar	Vjerojatni uzrok	Korektivna radnja
OD postupno raste tijekom trčanja	Istrošeno mjesto namotavanja, napetost koluta žice opada	Zamijenite točku namotaja; dodajte napetost kočnice žice
Slobodna duljina prekratka	Pitch alat ne napreduje dovoljno daleko; netočan broj zavojnica	Povećajte pomak alata za korak; provjeriti brojače kodera
Nekvadratni krajevi	Neravnomjerno zatvaranje zavojnice na kraju; brusilica nije ravna	Podesite brijeg zavojnice; dress grinder wheel
Pucanje površine žice	Šavovi u žici; premali promjer trna (veliko naprezanje)	Partija odbačene žice; povećati indeks opruge (omjer D/d)
Zapetljane/isprepletene opruge	OD prevelik u odnosu na korak; krajnje kuke na produžnim oprugama	Smanjite OD; dodajte razdjelnike u izlaznu ladicu
Nedosljedna brzina opruge	Varijacija visine tona; vanjska tolerancija promjera žice	Ponovno provjerite alat za uspon; zategnite specifikaciju serije žice
Burr ili oštar odrezani kraj	Tupi nož za rezanje; pogrešan kut odsijecanja	Naoštrite ili zamijenite nož; prilagodite kut reznog brijega

Standardi kvalitete i tolerancije proizvodnje opruga

Opruge nisu dio robe - mala odstupanja u dimenzijama proizvode značajne promjene u opterećenju i vijeku trajanja. Glavni standardi koji reguliraju tolerancije opruga su DIN 2095 / 2096 (kompresija), DIN 2097 (istezanje) i DIN 2194 (torzija). ISO 10243 i ISO 8458 također se primjenjuju na međunarodne opskrbne lance.

Slobodna tolerancija duljine

DIN 2095 definira tri stupnja tolerancije: Grade 1 (±0,5% slobodne duljine), Grade 2 (±1%), Grade 3 (±2%). Stroj za opruge koji proizvodi dijelove 1. stupnja na oprugama slobodne duljine od 80 mm mora držati ±0,4 mm — što je moguće postići na dobro podešenom CNC stroju za namotavanje, ali ne i na starijim bregastim strojevima.

Tolerancija vanjskog promjera

Tolerancije na OD slijede indeks opruge i promjer žice. Za tipičnu oprugu s OD = 20 mm i d = 1,5 mm, tolerancija stupnja 2 je približno ±0,4 mm. Moderno opružni stroj sustavi sa servo povratnom spregom održavaju OD unutar ±0,1 mm rutinski.

Kockastost

Pravokutnost (okomitost čeone strane svitka na os opruge) navedena je kao maksimalno odstupanje u mm na 100 mm slobodne duljine. DIN 2096 stupanj 2 dopušta 3 mm na 100 mm. Opruge za preciznu montažu — opruge ventila, opruge instrumenata — zahtijevaju manje od 1 mm na 100 mm.

Opružna stopa tolerancije

Opruga se ispituje na mjernoj ćeliji na dvije definirane duljine. Tolerancija je obično ±10% za komercijalne opruge i ±5% za precizne opruge. Automobilske opruge ovjesa često se drže na ±3% stope i ±1% slobodne duljine, što zahtijeva 100% testiranje na automatiziranim strojevima za oprugu.

Povećanje: od prototipa do proizvodnje na stroju s oprugom

Prelazak s prototipa na ručno navijanje ili ručnog stroja s jednom smjenom na punu proizvodnju zahtijeva planiranje oko tri varijable: kapacitet stroja, logistika materijala i infrastruktura za inspekciju.

Procjena izlaznih zahtjeva stroja

Upotrijebite sljedeći izračun: ako trebate 500 000 opruga mjesečno i vaš stroj za namotavanje opruga radi na 80 opruga/minuti, trebate otprilike 104 strojna sata mjesečno. Uz 22 radna dana i 8 sati po smjeni, jedan stroj u jednoj smjeni proizvodi 192 strojna sata mjesečno — sasvim unutar kapaciteta. Ali kada uzmete u obzir vrijeme postavljanja (30-60 minuta po promjeni), vrijeme prekida održavanja (5-8% ukupnog vremena za dobro održavan stroj) i vrijeme odobrenja prvog artikla, efektivni kapacitet pada na otprilike 160-170 korisnih sati. Planirajte 75–80% stvarne iskorištenosti kada se navodi proizvodni kapacitet.

Žičana logistika na razini

Uz 500 000 opruga mjesečno s oprugom slobodne duljine 30 mm uz upotrebu žice od 1,5 mm, trošite otprilike 15 000 metara žice mjesečno — oko 130–160 kg ovisno o gustoći legure. Kupnja žice u kolutima od 100 kg u odnosu na kolute od 500 kg može smanjiti troškove materijala za 8–15%. Potvrdite kompatibilnost spoola sa svojim opružni stroj sustav isplate prije naručivanja velikih količina.

Inspekcija na volumenu

100% ručna inspekcija na 500.000 komada mjesečno nije praktična. Sustavi automatiziranog vida za promjer opruge, slobodnu duljinu i stanje kraja provjeravaju 60-120 opruga u sekundi i označavaju nedostatke u stvarnom vremenu. In-line testeri opterećenja provjeravaju snagu opruge na svakom dijelu. Kapitalni trošak za potpunu automatiziranu inspekcijsku ćeliju kreće se od 25 000 USD do 80 000 USD, ali se brzo vraća kada stope otpada padnu s 1 – 2% na ispod 0,1%.
