Dizajn torzijske opruge: jednadžbe, materijali i vodič za strojeve

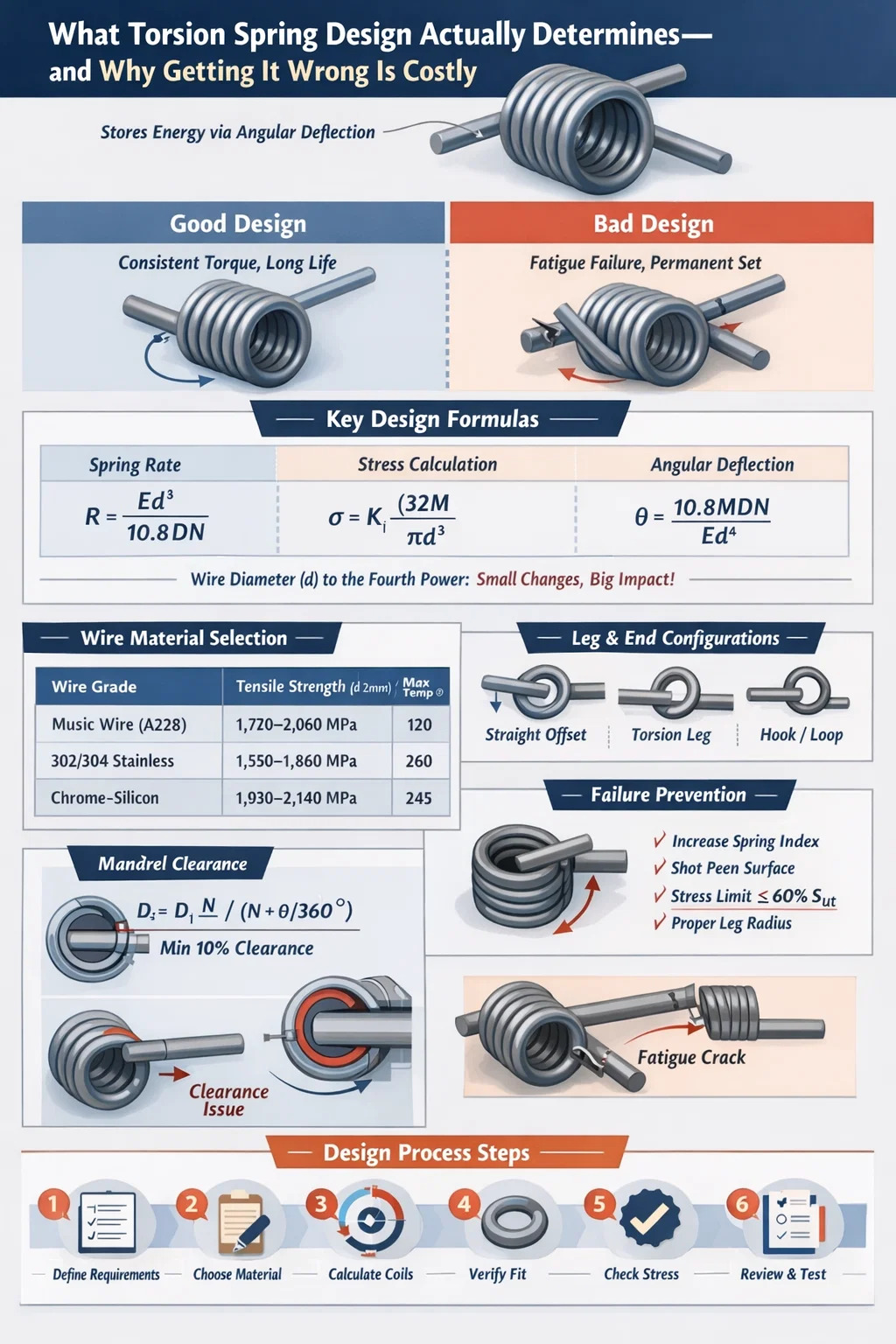

Što dizajn torzijske opruge zapravo određuje — i zašto je pogriješiti skupo

Projektiranje torzijske opruge je proces određivanja geometrije, materijala, karakteristika opterećenja i proizvodnih tolerancija opruge koja pohranjuje energiju kutnim otklonom, a ne linearnom kompresijom ili rastezanjem. Odredite pravi dizajn i opruga će isporučiti konzistentan okretni moment kroz tisuće — ili milijune — ciklusa. Pogriješite i suočit ćete se s preuranjenim kvarom zbog zamora, stalnim podešavanjem ili nepredvidivim krivuljama zakretnog momenta koje uništavaju nizvodni mehanizam.

Najkritičniji rezultat dizajna je brzina opruge (moment po stupnju rotacije) , tipično izraženo u N·mm/° ili lb·in/°. Svaki drugi parametar — promjer žice, promjer zavojnice, broj aktivnih zavojnica, geometrija kraka, konfiguracija kraja — ulazi u taj broj. Stroj s torzijskim oprugama može proizvesti samo ono što dizajn specificira, tako da preciznost u fazi projektiranja eliminira skupe prerade u proizvodnom pogonu.

Ovaj članak prolazi kroz cijeli proces projektiranja: od temeljnih jednadžbi i odabira materijala do proizvodnih ograničenja koja nameću strojevi s torzionim oprugama, uobičajenih načina kvarova i praktičnih strategija tolerancije koje se koriste u masovnoj proizvodnji.

Temeljne jednadžbe dizajna koje svaki inženjer mora znati

Dizajn torzijske opruge oslanja se na skup dobro utvrđenih mehaničkih jednadžbi. Njihovo razumijevanje nije izborno - oni određuju hoće li vaša opruga preživjeti svoj radni vijek ili će otkazati u prvih nekoliko tisuća ciklusa.

Formula proljetne stope

Kutna brzina opruge R izračunava se kao:

R = Ed4 / (10,8 D N)

Gdje je E modul elastičnosti (MPa), d je promjer žice (mm), D je srednji promjer zavojnice (mm), a N je broj aktivnih zavojnica. Za tvrdo vučenu žicu od ugljičnog čelika, E ≈ 196 500 MPa; za nehrđajući čelik 302/304, E ≈ 193.000 MPa; za krom-silicij (SAE 9254), E ≈ 201 000 MPa.

Primijetite da se promjer žice prikazuje na četvrtu potenciju. Povećanje d za samo 10% povećava stopu opruge za približno 46%. Zbog toga je promjer žice najosjetljivija varijabla u bilo kojem dizajnu torzijske opruge — malo odstupanje tolerancije ima prevelik učinak na konačnu brzinu opruge.

Izračun naprezanja i Wahlov faktor korekcije

Napon savijanja u žici torzijske opruge je:

σ = K_i × (32M) / (πd³)

Gdje je M primijenjeni moment (N·mm), d je promjer žice, a K_i faktor korekcije naprezanja unutarnjeg vlakna (također se naziva Wahlov faktor za torzijske opruge). K_i uzima u obzir učinke zakrivljenosti i definira se kao:

K_i = (4C² - C - 1) / (4C(C - 1))

Gdje je C indeks opruge = D/d. Za indeks opruge od 6 (uobičajena vrijednost), K_i ≈ 1,24. Za tijesnu zavojnicu s C = 4, K_i raste na približno 1,40. To znači da čvrsto namotana opruga doživljava 13% veće naprezanje na unutarnjem vlaknu za isti primijenjeni moment — značajna razlika kada je vijek trajanja konstrukcije ograničenje.

Kutni otklon pod opterećenjem

Ukupni kutni otklon θ (u stupnjevima) je:

θ = 10,8 M D N / (E d4)

Ova jednadžba je inverzna formula opružne brzine. Govori vam koliko se opruga okreće za dani primijenjeni okretni moment. U primjenama kao što su šarke za automobilska vrata ili regulatori prozora, poznavanje točnog kuta otklona na svakoj razini zakretnog momenta ključno je za pakiranje mehanizma.

Promjena promjera zavojnice pod otklonom

Jedna značajka jedinstvena za torzijske opruge: promjer svitka mijenja se kako se opruga navija ili odmotava. Kada se namota u smjeru zatvaranja (zavojnice se zatežu), srednji promjer se smanjuje. Novi srednji promjer D₂ je:

D₂ = D1 N / (N θ/360°)

Za oprugu s 8 aktivnih zavojnica koji se okreću za 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — smanjenje od 3%. Ako opruga radi preko trna, dizajner mora provjeriti daje li D₂ još uvijek odgovarajući zazor; smetnje pri maksimalnom otklonu uzrokuju katastrofalne skokove momenta i preuranjeni kvar. Standardna praksa dizajna je održavati najmanje 10% razmaka između deformiranog unutarnjeg promjera svitka i vanjskog promjera igle .

Odabir materijala: usklađivanje kvalitete žice sa zahtjevima primjene

Izbor materijala neodvojiv je od dizajna torzijske opruge. Žica mora isporučiti potrebnu vlačnu čvrstoću, granicu izdržljivosti i otpornost na koroziju u cijelom radnom temperaturnom rasponu, dok ostaje kompatibilna s mogućnostima oblikovanja stroja s torzijskom oprugom.

Za većinu industrijskih primjena — šarke za vrata, zasune, retraktore i električne konektore — glazbena žica (ASTM A228) je zadani izbor . Njegova visoka vlačna čvrstoća i postojana kvaliteta površine podržavaju vijek trajanja veći od 500.000 ciklusa pri razinama naprezanja do 70% krajnje vlačne čvrstoće. Tvrdovučena žica košta 10–15% manje, ali ima grublju završnu obradu i veću varijabilnost vlačne čvrstoće, što je čini prikladnijom za statičke ili niske cikluse primjene.

Krom-silikonska žica, iako je skuplja, standardni je izbor za automobilske opruge ventila i povratne opruge kočnica gdje radne temperature dosežu 200–240°C i opuštanje naprezanja mora biti minimalizirano. Također je zahtjevniji za stroj s torzijskom oprugom jer njegova veća tvrdoća ubrzava trošenje alata — čimbenik o kojem treba razgovarati s proizvođačem tijekom pregleda dizajna.

Fosforna bronca i berilijev bakar pojavljuju se u oprugama električnih konektora gdje je vodljivost važna uz mehaničku izvedbu. Osobito berilijev bakar, iako skup, postiže vlačne čvrstoće koje se približavaju 1400 MPa i održava izvrsnu otpornost na stvrdnjavanje, što ga čini prikladnim za precizne instrumente s malim tolerancijama momenta tijekom produženog radnog vijeka.

Konfiguracija kraka i kraja: Često podcijenjena, uvijek kritična

Krajnja konfiguracija torzijske opruge - kako su nožice oblikovane, gdje dolaze u dodir s dijelovima koji se spajaju i koju geometriju slijede - izravno utječe na tri stvari: efektivni broj aktivnih zavojnica, koncentraciju naprezanja na spoju noge i tijela i ono što stroj s torzijskom oprugom može realno oblikovati.

Uobičajeni krajnji tipovi i njihovi kompromisi

• Ravne pomaknute noge — Najčešći. Noga se proteže tangencijalno od tijela. Lako se oblikuje na CNC stroju s torzijskim oprugama; doprinosi približno polovici duljine noge broju aktivnih zavojnica.
• Ravne torzijske noge (radijalne) — Noga se pruža radijalno prema unutra ili prema van. Jednostavniji za postavljanje na stroj, ali stvara složeniju raspodjelu naprezanja na prijelaznoj točki savijanja.
• Kuke i omče — Koristi se kada se opruga mora pričvrstiti na zatik ili osovinu bez sekundarnog zatvarača. Geometrija kuke može se precizno oblikovati pomoću CNC stroja s torzijskim oprugama, ali zahtijeva izmjene alata i povećava vrijeme ciklusa za 8–15% ovisno o složenosti.
• Kratke i duge tangencijalne noge — Duljina kraka utječe na to koliko se okretni moment prenosi na točku opterećenja i na to kako se opruga postavlja u sklopu. Dulje noge povećavaju krak poluge i smanjuju silu potrebnu za postizanje danog zakretnog momenta, ali također povećavaju napon savijanja u korijenu noge.
• Ukršteno središte (dvostruka torzija) — Dva tijela torzijske opruge spojena u središtu, namotana u suprotnim smjerovima. Koristi se tamo gdje zakretni moment mora biti simetričan, a prostorna ograničenja sprječavaju dvije odvojene opruge. Kompleks za postavljanje na stroj s torzijskom oprugom; obično rezervirano za velike automobilske ili industrijske primjene gdje je ulaganje u alate opravdano.

Aktivni doprinos zavojnice iz nogu

Efektivni broj aktivnih zavojnica N_a uključuje doprinos nogu. Za ravne noge, standardna aproksimacija dodaje L/(3πD) broju namotaja tijela, gdje je L ukupna duljina obje noge. Za oprugu sa srednjim promjerom zavojnice od 20 mm i dva kraka od 30 mm, to dodaje približno 30/(3π×20) ≈ 0,16 zavojnica — mala, ali netrivijalna korekcija kada su potrebne niske tolerancije brzine opruge (±5% ili više).

Zanemarivanje ove korekcije dovodi do sustavnih grešaka u brzini opruge koje postaju očite tijekom pregleda prvog artikla, zahtijevajući prilagodbe broja zavojnica i dodatno vrijeme postavljanja stroja za CNC torzijske opruge.

Kako je Stroj s torzijskom oprugom Oblikuje ono što je moguće proizvesti

Stroj s torzijskim oprugama — posebno CNC stroj za namotavanje s mogućnošću torzijske opruge — oblikuje žicu savijanjem oko igle za namotavanje dok istovremeno oblikuje krakove i krajnje elemente. Razumijevanje što stroj može, a što ne može učiniti bitno je u fazi projektiranja, prije nego što se alat izreže.

Raspon promjera žice i ograničenja indeksa opruge

Standardni CNC strojevi s torzijskim oprugama obrađuju žicu promjera od približno 0,10 mm do 16 mm, ovisno o klasi stroja. Početni CNC namotači pokrivaju 0,3–3,5 mm; teški industrijski strojevi rukuju žicom od 3–16 mm. Opružni indeks (D/d) praktički je ograničen između 4 i 16 za većinu proizvodnih serija:

• C ispod 4: Zavojnica je pretijesna; stroj s torzijskim oprugama bori se s postizanjem dosljednog nagiba, a velika zakrivljenost dramatično povećava unutarnje naprezanje vlakana. Opruge s C < 4 gotovo uvijek pokazuju preuranjeni zamor na unutarnjoj površini svitka.
• C iznad 16: Zavojnica je labava i žica se savija tijekom oblikovanja. Dimenzijska ponovljivost trpi — varijacija promjera zavojnice od ±3–4% tipična je iznad C = 16, u usporedbi s ±1% koji se može postići pri C = 6–10.

Slatko mjesto za proizvodnju strojeva s torzijskim oprugama je C = 6 do C = 12 , gdje je silama oblikovanja moguće upravljati, trošenje alata je predvidljivo, a tolerancije dimenzija su moguće postići pri velikim brzinama proizvodnje.

CNC mogućnosti stroja s torzijskim oprugama: osi i preciznost

Moderni CNC strojevi s torzijskim oprugama — poput onih iz Wafiosa, Numalliancea ili Simplexa — rade s 4 do 8 kontroliranih osi. Ključne mogućnosti uključuju:

• Programabilni kut kraka u koracima od 0,1°, što omogućuje preciznu kontrolu početnog kuta između dva kraka (slobodni kut)
• Brzina dodavanja žice do 200 m/min na strojevima velike brzine za žicu malog promjera, što znači proizvodne stope od 100–300 opruga u minuti za jednostavne geometrije
• Automatska kompenzacija povratnog povrata, gdje upravljački softver stroja unaprijed savija žicu iznad ciljanog kuta kako bi se uzela u obzir elastična obnova — kritično za postizanje tolerancija slobodnog kuta od ±2° ili bolje
• In-line mjerenje zakretnog momenta na nekim naprednim sustavima, gdje se opruga testira odmah nakon oblikovanja i dijelovi izvan tolerancije se automatski odbijaju

Slobodni kut — kut između dva kraka u neopterećenom stanju — jedan je od najzahtjevnijih parametara za kontrolu. Tolerancija slobodnog kuta od ±3° do ±5° standardna je proizvodna sposobnost; ±1° do ±2° moguće je postići s vrhunskim CNC strojevima s torzijskim oprugama i kvalifikacijom procesa, ali uz višu cijenu po komadu. Dizajneri bi trebali odrediti najnižu toleranciju koja im je zapravo potrebna, a ne najnižu za koju misle da je moguća - pretjerano određivanje tolerancije slobodnog kuta može udvostručiti ili utrostručiti trošak dijela bez poboljšanja funkcije proizvoda.

Toplinska obrada nakon oblikovanja

Nakon oblikovanja, torzijske opruge izrađene od prethodno očvrsnute žice (glazbena žica, tvrdo vučena, nehrđajuća) podvrgavaju se pečenju za smanjenje naprezanja na niskoj temperaturi — obično 175–230°C tijekom 20–30 minuta. Ovo smanjuje zaostala naprezanja izazvana tijekom namotavanja, stabilizira slobodni kut i smanjuje vrijeme trajanja. Krom-silicijske i krom-vanadijeve opruge formiraju se od žarene žice, a zatim se kale u ulju i popravljaju do konačne tvrdoće nakon namotavanja, što daje veću kontrolu nad svojstvima materijala, ali zahtijeva dodatne korake procesa na strojnoj liniji torzijske opruge.

Sačmarenje, primijenjeno nakon toplinske obrade, izaziva zaostala tlačna naprezanja na površini žice, podižući granicu izdržljivosti na zamor za 20-30% za opruge koje rade u obrnutom savijanju. Za torzijske opruge u primjenama s visokim ciklusima (iznad 500 000 ciklusa), sačmarenje je gotovo uvijek specificirano unatoč dodavanju 15-25% trošku dijela, jer je alternativa - kvar uslijed zamora na terenu - daleko skuplja.

Analiza zamora i predviđanje životnog vijeka torzijskih opruga

Otkazivanje uslijed zamora je dominantan način otkazivanja torzijskih opruga pod cikličkim opterećenjem. Počinje na unutarnjoj površini zavojnice (gdje je napon savijanja najveći zbog zakrivljenosti) ili na spoju nogu i tijela (točka koncentracije naprezanja). Predviđanje vijeka trajanja od zamora zahtijeva razumijevanje i amplitude naprezanja i srednjeg naprezanja.

Modificirani Goodmanov kriterij za proljetni umor

Modificirani Goodmanov kriterij povezuje dopuštenu amplitudu naprezanja σ_a sa srednjim naprezanjem σ_m:

σ_a / S_e σ_m / S_ut = 1

Gdje je S_e granica izdržljivosti, a S_ut krajnja vlačna čvrstoća. Za glazbenu žicu, S_e ≈ 0,45 × S_ut za polirane uzorke. Faktori korekcije završne obrade površine smanjuju ovo na približno 0,35–0,38 × S_ut za proizvodnu žicu standardne kvalitete površine.

Gerberova parabola ponekad se koristi kao alternativa Goodmanovoj liniji jer bolje odgovara empirijskim podacima o proljetnom zamoru pri visokim srednjim razinama naprezanja. Međutim, Goodman ostaje konzervativniji i preferira se za aplikacije kritične za sigurnost.

Praktični ciljevi omjera naprezanja

U praktičnom dizajnu torzijske opruge, sljedeći ciljni omjer naprezanja osigurava pouzdanu izvedbu zamora:

• Za beskonačni vijek trajanja (>10⁷ ciklusa): maksimalno naprezanje na savijanje ≤ 55–60% S_ut
• Za >1×10⁶ ciklusa: maksimalno naprezanje ≤ 65–70% od S_ut
• Za statičke primjene ili <10 000 ciklusa: maksimalno naprezanje ≤ 80% od S_ut
• Za opruge sa sačmom: dopuštene razine naprezanja povećavaju se za 15–20% u svim kategorijama

Ti se ciljevi moraju izračunati pomoću formule s korekcijom naprezanja s Wahlovim faktorom. Primjena jednadžbe nominalnog naprezanja na savijanje bez korekcije zakrivljenosti podcjenjuje stvarni napon žice za 15–35% ovisno o indeksu opruge — što je potencijalno katastrofalna pogreška u dizajnu s visokim ciklusom.

Opuštanje stresa i trajni set

Torzijske opruge pod dugotrajnim opterećenjem mogu pokazivati trajno podešavanje — trajnu promjenu slobodnog kuta tijekom vremena zbog puzanja u materijalu žice. Trajno stvrdnjavanje ovisi o temperaturi i postaje značajno iznad 100°C za žicu od ugljičnog čelika. Maksimalno dopušteno trajno naprezanje koje treba ograničiti postavljeno na manje od 2% tijekom 1000 sati na sobnoj temperaturi je približno 65% S_ut za glazbenu žicu i 70% za krom-silicij.

Za primjene u kojima se opruga drži u komprimiranom položaju (kao u mnogim automobilskim mehanizmima i uređajima), dizajner mora provjeriti da trajno naprezanje pri maksimalnom otklonu ne prelazi ove granice. Neuspjeh da se to učini rezultira opadanjem okretnog momenta tijekom životnog vijeka proizvoda — uobičajena pritužba na terenu koja se izravno povezuje s propustom dizajna torzijske opruge.

Strategija tolerancije: Što specificirati, a što ne pretjerano specificirati

Određivanje tolerancija na crtežu torzijske opruge mjesto je gdje se inženjerska prosudba križa s troškovima proizvodnje. Svaka tolerancija stroža od standardne proizvodne mogućnosti zahtijeva dodatne kontrole procesa, povećanu učestalost pregleda ili sporije vrijeme ciklusa stroja s torzijskom oprugom — što sve povećava troškove.

Standardna moguća odstupanja u proizvodnji

Najvažnija tolerancija koju treba točno odrediti je zakretni moment pri definiranom ispitnom kutu, a ne brzina opruge u izolaciji. Tolerancija zakretnog momenta pod određenim kutom izravnije je povezana s funkcijom proizvoda — govori proizvođaču točno što opruga mora isporučiti u točki svog hoda koja je važna za sklop. Opruga sama po sebi ne govori priču ako slobodni kut varira.

Uobičajen i učinkovit pristup je određivanje: (1) momenta pri minimalnom radnom kutu, (2) momenta pri maksimalnom radnom kutu i (3) slobodnog kuta sa širokom tolerancijom. Ova funkcionalna specifikacija daje rukovatelju stroja s torzijskim oprugama maksimalnu slobodu da optimizira proces oblikovanja, istovremeno osiguravajući da opruga pravilno radi u sklopu.

Bilješke za crteže koje sprječavaju pogrešno tumačenje

Crtež torzijske opruge uvijek treba specificirati:

• Smjer vjetra (desno ili lijevo) — kritično za postavljanje stroja s torzijskom oprugom i za smjer stvaranja okretnog momenta u sklopu
• Mjere li se zakretni momenti i kutovi sa ili bez postavljenog igla
• Smjer opterećenja (smjer zatvaranja ili otvaranja u odnosu na smjer rane)
• Zahtjevi za završnu obradu površine i premazivanje (pocinčavanje, fosfat, pasivizacija)
• Je li potrebno predpodešavanje (prekomjerno otklon radi smanjenja namještanja) i pod kojim kutom

Izostavljanje smjera vjetra na crtežu jedna je od najčešćih i skupih pogrešaka pri nabavi torzijske opruge. Desna torzijska opruga namotana u smjeru zatvaranja stvara sve veći zakretni moment dok se zatvara — ako sklop zahtijeva zakretni moment od lijeve opruge, mehanizam će raditi obrnuto ili uopće neće raditi.

Uobičajeni načini kvarova i kako ih dizajn torzijske opruge sprječava

Razumijevanje načina kvarova nije post-mortem inženjering - to je input dizajna. Svaki način kvara preslikava se na specifične dizajnerske odluke koje ga mogu spriječiti ili ublažiti.

Pukotine uslijed zamora na unutarnjoj površini svitka

Najveće naprezanje savijanja u torzijskoj opruzi javlja se na unutarnjem vlaknu svake zavojnice zbog efekta zakrivljenosti (uhvaćenog Wahlovim faktorom). Pukotine od zamora počinju ovdje i šire se poprečno preko promjera žice, što dovodi do iznenadnog loma. Strategije prevencije:

• Povećajte indeks opruge kako biste smanjili K_i — pomicanje s C = 4 na C = 6 smanjuje unutarnje naprezanje vlakana za približno 12%
• Primijenite sačmarenje kako biste unijeli zaostalo tlačno naprezanje na površini
• Smanjite vršno naprezanje kroz veći promjer žice ili smanjeni srednji promjer svitka
• Pobrinite se da na površini žice nema šavova, preklopa i udubina — to su točke koncentracije naprezanja koje dramatično smanjuju vijek trajanja od zamora

Trajno postavljeno u službu

Set se očituje kao smanjenje slobodnog kuta tijekom vremena, smanjujući zakretni moment isporučen pod radnim kutom. Glavni uzrok je trajno naprezanje koje prelazi granicu elastičnosti materijala na radnoj temperaturi. Prevencija: održavajte trajno naprezanje ispod 65% S_ut za ugljični čelik, upotrijebite unaprijed postavljene opruge (prethodno otklonjene iznad maksimalnog radnog kuta tijekom proizvodnje kako bi izazvali povoljna zaostala naprezanja) ili odredite žicu više legure s boljom otpornošću na opuštanje.

Smetnje zavojnice s trnom

Kako se opruga skreće u smjeru zatvaranja, unutarnji promjer svitka se smanjuje. Ako je opruga postavljena preko igle s nedovoljnim zazorom, zavojnice dolaze u kontakt s iglom - stvarajući trenje, toplinu i nepredvidive skokove zakretnog momenta. U teškim slučajevima, opruga u potpunosti zahvati trn. Popravak je jednostavan u dizajnu: izračunajte minimalni unutarnji promjer svitka pri maksimalnom otklonu pomoću formule za promjenu promjera i osigurajte da je OD najmanje 10% manji. Međutim, to zahtijeva od dizajnera da zna maksimalni radni kut u fazi projektiranja.

Koncentracija naprezanja u korijenu noge

Prijelaz s tijela svitka na ravni krak je geometrijski diskontinuitet koji stvara koncentraciju naprezanja. Veličina ovisi o oštrini zavoja. Minimalni radijus savijanja od 1,5 d u korijenu kraka dobra je praksa projektiranja — polumjeri manji od ovoga dramatično povećavaju faktor koncentracije naprezanja. Kada stroj s torzijskom oprugom oblikuje krak, operater prilagođava alat kako bi postigao ovaj minimalni radijus. Ako dizajner nacrta oštar kut na korijenu kraka, stroj će proizvesti oštar kut, a zamor će se dogoditi na tom mjestu, a ne u tijelu zavojnice gdje to predviđa analiza naprezanja.

Dizajn za proizvodnost: rad s vašim dobavljačem strojeva s torzijskim oprugama

Najučinkovitiji dizajni torzijske opruge razvijaju se u suradnji između inženjera i proizvođača opruga — konkretno, uključujući tim koji upravlja strojem za torzijske opruge rano u procesu projektiranja, prije nego što se crtež finalizira.

Ključna pitanja o DFM-u koja treba razmotriti s proizvođačem:

• Dostupnost promjera žice: Nisu svi promjeri žice dostupni u svim legurama. Projektiranje na nestandardni promjer žice (npr. 1,65 mm kada su 1,6 mm i 1,8 mm standardni) može dodati 4-8 tjedana vremena isporuke i 15-30% premije za troškove materijala. Zatražite inventar standardnog promjera od proizvođača prije dovršetka dizajna.
• Minimalne količine za narudžbu: Prilagođene geometrije nogu i uske tolerancije često zahtijevaju namjenski alat. MOQ može varirati od 500 komada za jednostavne dizajne do 10 000 komada za složene geometrije sa specijaliziranim ulaganjima u alate. Razumijevanje ovoga u fazi projektiranja utječe na to hoće li prilagođeni ili modificirani standardni dizajn opruge imati više ekonomskog smisla.
• Životni vijek alata i učestalost izmjene alata: Visokolegirane žice (krom-silicij, Inconel) ubrzavaju trošenje alata na stroju s torzijskom oprugom. To utječe na cijenu po komadu i trebalo bi se uzeti u obzir pri analizi ukupnog troška vlasništva, posebno za aplikacije velike količine.
• Protokol inspekcije prvog artikla: Unaprijed se dogovorite koja će se mjerenja poduzeti i kojim redoslijedom. Najčešća su mjerenja zakretnog momenta pod definiranim kutom, slobodnim kutom i promjerom svitka. Neki proizvođači nude potpune pakete CMM podataka za zrakoplovne i medicinske primjene — to bi trebalo biti navedeno u narudžbenici, a ne otkriveno naknadno.
• Vremenska traka iteracije prototipa: Dobro opremljeni dobavljač strojeva s torzionim oprugama može proizvesti uzorke prototipa u roku od 1-3 tjedna od kompletnog crteža. Isplanirajte najmanje dvije iteracije prototipa - jednu za provjeru koncepta dizajna i jednu za pročišćavanje tolerancija na temelju izmjerenih rezultata - prije nego što se posvetite proizvodnji alata.

Inženjer koji tretira proizvođača opruga kao čistog dobavljača robe - pružajući potpuni crtež bez rasprave - stalno dobiva rezultate ispod optimalnih. Inženjer koji uključuje tim stroja za torzijske opruge u reviziju dizajna dobiva opruge koje je lakše izraditi, dosljednije su i jeftinije u količini proizvodnje.

Primjene u industriji i primjeri dizajna iz stvarnog svijeta

Načela dizajna torzijskih opruga različito se igraju u različitim industrijama. Evo konkretnih primjera kako kontekst aplikacije oblikuje dizajnerske odluke.

Povratne opruge za šarke automobilskih vrata

Tipična specifikacija: zakretni moment od 8–12 N·m pri otklonu od 75° , životni vijek od 500 000 ciklusa, radna temperatura od −40°C do 80°C. Žica promjera 4–6 mm, legura krom-silicij, sačmarenje, presvučeno cink-fosfatom. Stroj s torzijskim oprugama mora proizvoditi dosljedan slobodni kut do ±3° jer je osjećaj blokade vrata osjetljiv na varijaciju momenta u međupoložaju provjere (obično 30–45°). Ove se opruge proizvode u velikim količinama - stotine tisuća godišnje - što opravdava namjensku strojnu obradu torzijskih opruga i ispitivanje okretnog momenta u procesu na 100% dijelova.

Kontaktne opruge električnih konektora

Tipična specifikacija: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Torzijske opruge medicinskih uređaja

Kirurški instrumenti i mehanizmi implantabilnih uređaja koriste torzijske opruge izrađene od nehrđajućeg čelika 316L ili legure MP35N. Tipične su tolerancije zakretnog momenta od ±3–5%. Svako proljeće je 100% pregledano. Zahtjevi sljedivosti znače da je svaka proizvodna serija povezana s određenim brojem grijanja žice i zapisom serije stroja s torzijskom oprugom. Ovi zahtjevi značajno povećavaju troškove, ali se o njima ne može pregovarati s obzirom na regulatorno okruženje. Promjeri žice obično se kreću od 0,25 mm do 2,0 mm, ovisno o primjeni.

Sustavi torzijskih opruga za garažna vrata

Torzijske opruge za garažna vrata za stanovanje velike su (promjer žice 4–8 mm, srednji promjer svitka 50–75 mm) i dizajnirane za 10.000 do 30.000 ciklusa života. Namotane su u suprotnim parovima na središnju osovinu, uravnotežujući težinu vrata. Stopa opruge mora odgovarati težini i visini vrata unutar ±10% ili vrata neće biti pravilno uravnotežena. Ove se opruge proizvode na velikim industrijskim strojevima s torzijskim oprugama u velikim količinama, prodaju se kao roba i jedan su od najčešćih kvarova na oprugama u kućanstvu - ne zato što su loše dizajnirane, već zato što su dizajnirane prema ciljnoj cijeni koja ograničava životni vijek ciklusa.

Korak po korak Proces projektiranja torzijske opruge

Objedinjavanje procesa dizajna u strukturirani tijek rada sprječava uobičajenu pogrešku ponavljanja kasnog razvoja kada su promjene skupe.

1. Definirajte funkcionalne zahtjeve: Potreban zakretni moment pri definiranim kutovima, vijek trajanja ciklusa, raspon radne temperature, prostorna ovojnica (veličina trna, duljina tijela, ograničenja geometrije nogu) i okoliš (korozija, kemikalije).
2. Odaberite materijal žice: Uskladite leguru sa zahtjevima za temperaturu, koroziju, čvrstoću i vodljivost.
3. Odaberite promjer žice i indeks opruge: Ponavljajte kako biste pronašli kombinaciju koja zadovoljava zahtjeve okretnog momenta, a istovremeno zadržava naprezanje ispod granice zamora. Ciljani C = 6–10 za najbolju kompatibilnost stroja s torzijskom oprugom.
4. Izračunajte broj aktivnih zavojnica: Upotrijebite jednadžbu brzine opruge da biste pronašli N, zatim dodajte faktor korekcije noge.
5. Provjerite razmak igle: Izračunajte unutarnji promjer zavojnice pri maksimalnom otklonu i potvrdite 10% zazora od OD igle.
6. Provjerite stres od umora: Izračunajte maksimalno naprezanje na savijanje koristeći formulu ispravljenu po Wahlu i provjerite je li unutar odgovarajućeg omjera naprezanja za potrebni životni ciklus.
7. Definirajte krajnju konfiguraciju: Odaberite geometriju noge koja je kompatibilna sa sklopom za spajanje i može se proizvoditi na dostupnom stroju s torzijskom oprugom.
8. Navedite tolerancije i površinsku obradu: Postavite funkcionalne tolerancije (zakretni moment pod ispitnim kutom, slobodni kut), odredite toplinsku obradu i naknadnu obradu (sačmarenje, premazivanje).
9. Pregledajte s proizvođačem opruga: Potvrdite dostupnost žice, zahtjeve alata, MOQ i plan prvog artikla prije objavljivanja crteža.
10. Testirajte i ponovite: Izmjerite uzorke prvog artikla za sve navedene parametre, procijenite u sklopu i poboljšajte dizajn na temelju izmjerene u odnosu na predviđenu izvedbu.

Slijeđenjem ovog slijeda dosljedno se izbjegava najskuplja kategorija pogrešaka u dizajnu opruge: otkrivanje dimenzionalnih problema ili problema s izvedbom tijekom validacije sklopa, kada promjena dizajna opruge zahtijeva ponovnu kvalifikaciju postavki stroja s torzijskom oprugom i potencijalno redizajniranje spojnih dijelova.
