Vrste opruga: kompresija, istezanje, torzija i više

Glavne vrste opruga, izravan odgovor

postoje šest primarnih tipova opruga koristi se u industrijskim i potrošačkim proizvodima: tlačne opruge, istezne opruge, torzijske opruge, opruge konstantne sile, valovite opruge i disk (Belleville) opruge. Svaki je definiran načinom na koji pohranjuje i oslobađa mehaničku energiju — komprimiran, rastegnut, upleten, rotiran, spljošten ili složen. Pravi izbor ovisi o smjeru opterećenja, raspoloživom prostoru i koliko radnih ciklusa dio mora preživjeti, a gotovo svi se danas oblikuju na računalno upravljanoj opružni stroj nego rukom.

Kategorija u koju spada opruga zapravo je skraćenica za mehaničko ponašanje. Tlačna opruga gura se natrag. Produžna opruga povlači se natrag. Torzijska opruga otporna je na uvijanje. Nakon što se to ponašanje popravi, sve ostalo - promjer žice, broj zavojnica, geometrija krajeva i materijal - je vježba podešavanja kako bi se postiglo ciljno opterećenje, otklon i životni vijek.

Ovaj vodič detaljno raščlanjuje svaku vrstu opruge, materijale koji stoje iza njih, kako moderni stroj za opruge oblikuje svaku od njih, kako inženjeri dimenzioniraju oprugu za stvarni slučaj opterećenja, gdje se svaka vrsta pojavljuje u različitim industrijama, uobičajene točke kvara, završnu obradu i zaštitu od korozije te kako usporediti ponude pri pronalaženju proizvodnih količina.

Tlačne opruge: radni konj povratne sile

Tlačne opruge su otvorene zavojne opruge dizajnirane da se odupru sili stiskanja i guraju natrag kada su stisnute. Oni su najčešći tip opruga u mehaničkim sklopovima, pojavljuju se u madracima, kemijskim olovkama, ventilima, sustavima ovjesa i industrijskim kalupima. Kada teret gura zavojnice zajedno, opruga pohranjuje energiju i gura se natrag duž iste osi nakon što se teret oslobodi.

Budući da zavojnice stoje odvojene jedna od druge dok miruju, tlačna opruga može biti komprimirana dok se zavojnice ne dodirnu — stanje koje se naziva čvrsta visina. Dobar dizajn drži oprugu daleko od solidne visine u normalnom radu, budući da dno opetovano stvrdnjava žicu na mjestu kontakta i skraćuje vijek trajanja. Većina inženjerskih smjernica održava radni otklon na otprilike 80 posto ili manje od ukupnog raspoloživog hoda do pune visine, ostavljajući sigurnosnu granicu za slučajeve prekoračenja.

Uobičajene konfiguracije tlačnih opruga

Ravni cilindrični — konstantan promjer svitka, standardna konfiguracija za većinu primjena
Stožasti (konusni) — promjer zavojnice se sužava prema jednom kraju, smanjujući čvrstu visinu i otporan na izvijanje
Bačvasti — promjer zavojnice je najširi u sredini, koristi se za smanjivanje rezonancije i valova u vožnji velikom brzinom
U obliku pješčanog sata — promjer zavojnice se sužava u sredini, naličje oblika bačve, ponekad se koristi za ugniježđivanje jedne opruge djelomično u drugu
Promjenjivi korak — razmak zavojnica mijenja se duž duljine kako bi se ublažio početni odgovor na opterećenje

Vrste završetaka i zašto su važni

Tlačne opruge također su definirane načinom obrade krajnjih zavojnica. Obični krajevi ostavljaju žicu odrezanu pod kutom koji odgovara spirali, što se brzo proizvodi, ali dopušta da se opruga lagano ljulja pod opterećenjem. Četvrtasti krajevi su brušeni ili pritisnuti ravno tako da opruga stoji uspravno na ravnoj površini bez prevrtanja, a četvrtasti i brušeni krajevi idu korak dalje brušenjem zavojnice kraja savršeno ravno, što je uobičajeno gdje god opruga treba ravnomjerno prisloniti na ravnu ploču, kao što je u sklopovima ventila.

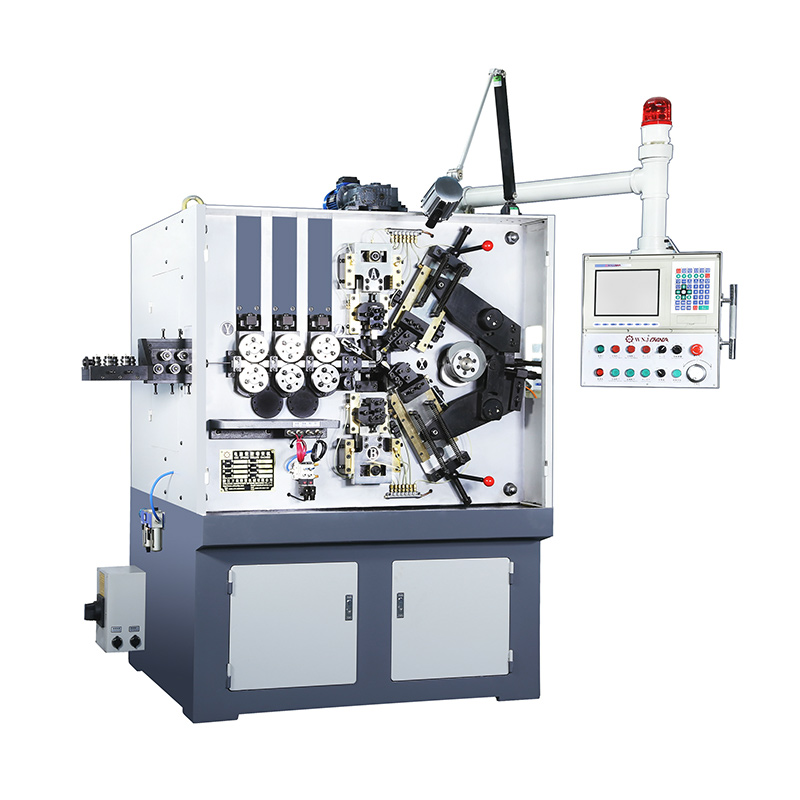

Proizvodni stupanj opružni stroj oblikuje kompresijske opruge uvlačeći žicu kroz set valjaka za uvlačenje i omatajući je oko trna ili igle za oblikovanje, a zatim alat za rezanje odvaja svaki svitak na programiranu duljinu. CNC-kontrolirani strojevi mogu držati tolerancije nagiba dovoljno čvrste da zadrže varijaciju brzine opruge ispod otprilike 3 posto tijekom proizvodne serije, što je važno za dijelove gdje je dosljedna sila kritična, kao što su opruge ventila. Linije s kompresijskim oprugama velikog volumena obično uparuju glavu za namotavanje sa stanicom za mljevenje u liniji tako da se kvadratni krajevi mogu završiti bez zasebne sekundarne operacije.

Produžne opruge: Izrađene da budu otporne na rastezanje

Produžne opruge su čvrsto namotane zavojnice koje se opiru sili povlačenja i pokušavaju se vratiti na svoju izvornu duljinu nakon otpuštanja. Za razliku od kompresijskih opruga, njihovi svici stoje blizu jedan drugome u mirovanju - obično s ugrađenom početnom napetosti - tako da se opruga počinje istezati tek kada primijenjena sila premaši to predopterećenje. Mehanizmi garažnih vrata, trampolini, mrežasta vrata i prekidači oslanjaju se na produžne opruge.

Početna napetost jedno je od krivo shvaćenih svojstava produžne opruge. Budući da su zavojnice čvrsto namotane jedna na drugu tijekom oblikovanja, opruga se opire svakom povlačenju sve dok primijenjena sila ne premaši tu ugrađenu napetost — tek tada se počinje rastezati proporcionalno dodanom opterećenju. Dizajneri su namjerno odredili ovu početnu napetost, budući da premala dopušta opruzi da popusti u mirovanju, dok prevelika čini mehanizam krutim na početku svog kretanja.

Krajnja kuka određuje primjenu

Većina rada na dizajnu produžne opruge odvija se na krajevima, a ne na tijelu zavojnice. Strojne kuke, križne petlje, bočne petlje i produžene ušice mijenjaju način na koji se opruga montira i kako se napetost koncentrira na savijanju. Budući da je savijanje kuke tipično mjesto gdje počinje kvar uslijed zamora, geometrija kuke često je ograničavajući čimbenik u radnom vijeku opruge, a ne sama zavojnica.

Tipični stilovi udica

Strojna kuka — jednostavna polupetlja savijena od posljednjeg namota, najbrža i najjeftinija opcija
Potpuna petlja preko središta — petlja se nalazi centrirano iznad tijela zavojnice, smanjujući bočno opterećenje na montažnu iglu
Bočna petlja — petlja je pomaknuta na jednu stranu, često se koristi tamo gdje se opruga postavlja u ravnini sa zidom ili nosačem
Produžena kuka ili ušica — ravni dio proteže se izvan zavojnice prije nego što se formira petlja, korisna za postizanje točke montaže pomaknute od tijela zavojnice

Na modernom stroju s oprugom, oblikovanje kuke vrši se u istom ciklusu kao i namotavanje: nakon što alat za namotavanje namota tijelo, sekundarni alat rotira i savija kraj žice u oblik kuke prije odsijecanja. Ovo održava poravnanje kuke dosljednim, što je jedna od češćih pritužbi na kvalitetu kada se produžne opruge oblikuju ručno. Konzistentan kut kuke također je bitan za to kako opruga visi u svom montažnom nosaču - upletena kuka može dovesti do neželjenog bočnog opterećenja za koje tijelo zavojnice nikada nije dizajnirano da nosi.

Torzijske opruge: Pohranjivanje energije rotacijom

Torzijske opruge pohranjuju energiju kada se uvijaju oko svoje osi, umjesto da se guraju ili vuku duž nje. Tijelo zavojnice opire se kutnom pomaku, a ravne noge na svakom kraju prenose tu rotacijsku silu u sklop. Tipični primjeri su štipaljke za rublje, mišolovke, protutežni sustavi garažnih vrata i šarke na vratima ormara.

Za razliku od kompresijskih i produžnih opruga, torzijska opruga je gotovo uvijek dizajnirana za rad s promjerom svitka koji se lagano smanjuje dok se navija pod opterećenjem. To znači da osovina ili osovina na kojoj se nalazi mora biti dimenzionirana s razmakom za ovo smanjenje, ili će se zavojnice vezati za osovinu prije nego što opruga dosegne predviđeni hod — detalj koji mnoge dizajnere koji se prvi put pojavljuju hvata nespremne.

Ključne varijable torzijske opruge koje određuju kako se konstrukcija ponaša tijekom rada
Značajka torzijske opruge	Efekt dizajna
Smjer zavojnice (lijevo ili desno)	Mora odgovarati smjeru u kojem se opruga namjerava namotati pod opterećenjem ili će se zavojnice odmotati umjesto da se stegnu
Konfiguracija nogu	Ravne, zglobne ili zakrivljene noge određuju kako se okretni moment prenosi na okolni sklop
Broj aktivnih zavojnica	Više zavojnica općenito smanjuje okretni moment i povećava raspoloživi rotacijski hod
Stil karoserije (usko uvijeno u odnosu na razmaknuto)	Blisko namotane zavojnice smanjuju buku trenja između zavojnica; razmaknute zavojnice smanjuju mogućnost vezanja pod velikim opterećenjem

Gdje se koriste torzijske opruge

Osim primjera u kućanstvu, torzijske opruge pojavljuju se u mehanizmima protuteže za teška stropna vrata, povratnim oprugama u sklopovima s čegrtaljkama i papučicama, zatvaračima šarki na ormarićima i kućištima te u mehanizmima za stezanje gdje je potrebna lagana, dosljedna rotacijska sila da se dva dijela drže zajedno bez posebnog zatvarača.

Torzijske opruge obično se oblikuju na CNC opružnom stroju opremljenom rotirajućom glavom za savijanje nogu, budući da točnost kuta noge izravno utječe na to kako opruga sjedi u svojim rupama za pričvršćivanje. Krak koji je pomaknut čak i za nekoliko stupnjeva može stvoriti nedosljednost prednaprezanja na montažnoj traci, zbog čega je kut kraka jedna od prvih dimenzija koja se provjerava tijekom dolazne inspekcije na novom postavu alata.

Specijalne vrste opruga osim tri osnovne

Disc (Belleville) Springs

Belleville opruge su podloške stožastog oblika koje se spljošte pod aksijalnim opterećenjem. Njihovo slaganje u seriju povećava putovanje, dok njihovo paralelno slaganje povećava nosivost, što ih čini korisnim svugdje gdje je dizajneru potrebna specifična krivulja sile u vrlo kratkom aksijalnom prostoru — sklopovi s prirubnicom s vijcima i teški strojevi uobičajeni su primjeri. Korisno svojstvo tanjurastih opruga je da se njihova krivulja sile može podesiti visinom konusa u odnosu na njihovu debljinu: plitki konus daje gotovo linearan odziv sile, dok se viši konus može podesiti da proizvede ravnu ili čak promjenjivu krivulju sile, što je korisno u mehanizmima za oslobađanje od preopterećenja.

Wave Springs

Valovite opruge koriste valoviti, prstenasti oblik umjesto zavojnice od okrugle žice, isporučujući istu silu opruge kao zavojna opruga u otprilike trećini do polovice komprimirane visine. Prednapregnutost ležaja i mala elektronička konektorska primjena pogoduju valovitim oprugama kada je aksijalni prostor ograničen. Obično se proizvode u jednookretnim, višeokretnim i ugniježđenim varijantama, s višeokretnim valovitim oprugama koje se obično koriste tamo gdje je dostupna veća radna visina, ali je radijalni prostor još uvijek tijesan.

Opruge konstantne sile

Smotana od prednapregnute ravne trake, a ne od okrugle žice, opruga konstantne sile isporučuje gotovo istu izlaznu silu kroz cijeli raspon istezanja umjesto krivulje rastuće sile. Mjere trake koje se mogu uvlačiti, mehanizmi protuteže i namotaji kabela oslanjaju se na ovo ponašanje. Budući da je traka smotana sama na sebe u čvrstom kolutu u mirovanju i odmotava se pod opterećenjem, izlazna sila ostaje nevjerojatno ravna u usporedbi sa stalno rastućim otporom zavojne opruge.

Plinske opruge

Plinske opruge su sasvim druga kategorija - zatvoreni cilindar sa komprimiranim plinom i klipnjača, koji se koristi tamo gdje je potrebno kontrolirano, prigušeno proširenje, kao što su potporni poklopci za automobile i podesive uredske stolice. Proizvode se na hidrauličkoj opremi za punjenje, a ne na stroju za oblikovanje opruga.

Volute i Serpentine Springs

Dvije manje uobičajene, ali još uvijek relevantne vrste zaokružuju kategoriju specijalnosti. Zavojne opruge su ravna traka namotana u konusni oblik i funkcioniraju poput kompresijske opruge s izvrsnom otpornošću na savijanje, povijesno korištene u ovjesima teških vozila. Zmijolike opruge formirane su od kontinuiranog cik-cak okrugle žice i nekada su bile uobičajene u tapeciranim sjedalima, cijenjene zbog ravnomjernog raspoređivanja tereta preko široke sjedalice umjesto da ga koncentriraju na nekoliko točaka.

Materijali i kako ih opružni stroj oblikuje

Vrsta opruge koja se proizvodi obično diktira koja legura žice ima smisla, a svaka se legura ponaša drugačije nakon što se provuče kroz stroj za opruge.

Visokougljični čelik (glazbena žica) — zadani izbor za tlačne i rastezljive opruge gdje su visoka vlačna čvrstoća i otpornost na zamor važniji od otpornosti na koroziju
Nehrđajući čelik (302/304/316) — izabrano za torzijske i kompresijske opruge izložene vlazi, kemikalijama ili okruženjima u kontaktu s hranom
Krom silicij i krom vanadijeve legure — koristi se za aplikacije s velikim naprezanjem i visokom temperaturom, kao što su opruge ventila i torzijske opruge pod udarnim opterećenjem
Berilij bakar i fosforna bronca — odabrano za električne kontaktne opruge gdje je uz ponašanje opruge potrebna vodljivost
Inconel i druge legure nikla — rezervirano za opruge koje moraju zadržati svoja svojstva na dugotrajnim visokim temperaturama znatno iznad onoga što ugljični čelik može tolerirati

Promjer žice i indeks opruge

Dvije dimenzije dominiraju ponašanjem opruge više od bilo koje druge pojedinačne varijable: promjer žice i indeks opruge, omjer promjera zavojnice i promjera žice. Deblja žica naglo povećava krutost, budući da se brzina opruge mjeri s četvrtom potencijom promjera žice, dok nizak indeks opruge (napeta zavojnica u odnosu na žicu) povećava koncentraciju naprezanja na unutarnjoj strani svake zavojnice i čini oprugu težom za precizno oblikovanje. Većina praktičnih dizajna zadržava indeks opruge između otprilike 4 i 12; opruge namotane čvršće od toga zahtijevaju dodatnu pažnju pri obradi alata i korekciji naprezanja, dok se opruge koje su labavije od toga lakše zapetljaju i savijaju.

Kako opružni stroj kompenzira materijal

CNC stroj s oprugama mijenja svoju brzinu namotavanja, brzinu dodavanja žice i pritisak klina za oblikovanje ovisno o umetnutoj leguri, budući da tvrđa žica treba veću silu oblikovanja, ali opružuje dalje nakon što je alat otpusti, što se naziva elastičnim oporavkom. Strojevi izgrađeni za proizvodnju velikih količina obično kompenziraju ovaj oporavak automatski prekomjernim oblikovanjem svakog namotaja prema izračunatoj margini, što je jedan od razloga zašto je automatizirano namotavanje uvelike zamijenilo ručno oblikovanje na stolu za sve izvan količina prototipa. Moderni servo pogonjeni opružni strojevi bilježe ove kompenzacijske podatke po seriji, što znatno olakšava reprodukciju točne geometrije svitka sljedeći put kada se koristi ista partija žice.

Projektiranje opruge za stvarni slučaj opterećenja

Odabir tipa opruge samo je prvi korak. Određivanje veličine za stvarnu primjenu obično se svodi na tri povezana cilja: brzinu opruge (koliko se sila mijenja po jedinici otklona), maksimalno sigurno naprezanje pri punom otklonu i broj ciklusa koje opruga treba da preživi prije nego što zamor postane problem.

Proljetna stopa

Brzina opruge opisuje koliko je opruga kruta — dodatna sila potrebna za svaku dodatnu jedinicu otklona. Za zavojnu oprugu, brzina raste s promjerom žice i pada s povećanjem promjera zavojnice ili broja aktivnih zavojnica. Dvije opruge mogu izgledati gotovo identično, ali i dalje imati vrlo različite brzine ako jedna ima malo veći promjer svitka ili dva aktivnija svitka od druge, zbog čega je brzina opruge, a ne samo fizičke dimenzije, broj koji treba specificirati i provjeriti.

Životni vijek i radni ciklus zamora

Opruge koje se povremeno okreću, kao što je opruga sa zasunom koja se otvara nekoliko puta dnevno, mogu se dizajnirati s velikom marginom naprezanja i vjerojatno će trajati duže od proizvoda oko njih. Opruge koje kontinuirano kruže, kao što je opruga ventila koja se aktivira tisućama puta u minuti, trebaju biti dizajnirane prema krivulji zamora, a ne prema jednoj vršnoj vrijednosti naprezanja, budući da opetovano opterećenje znatno ispod krajnje čvrstoće materijala ipak može na kraju uzrokovati nastanak i rast pukotine. Kao grubi vodič, održavanje vršnog radnog naprezanja ispod otprilike 45 do 50 posto vlačne čvrstoće žice uobičajena je početna točka za opruge za koje se očekuje da će preživjeti milijune ciklusa, iako pravi broj uvijek ovisi o specifičnoj leguri i završnoj obradi površine.

Površinski tretmani koji produljuju vijek trajanja

Sačmarenje je najčešće korišten tretman za produljenje vijeka trajanja tlačnih i torzijskih opruga. Pečenje malih okruglih medija na površinu žice uvodi plitki sloj zaostalog tlačnog naprezanja, koje se opire vlačnom naprezanju koje bi inače izazvalo pukotinu uslijed zamora na površini. Za opruge koje su podložne radnom ciklusu i visokom naprezanju - automobilske opruge ventila su klasičan primjer - sačmarenje može značajno produžiti životni vijek u usporedbi s neokrenutom oprugom istih dimenzija.

Unutar opružnog stroja: od zavojnice do gotovog dijela

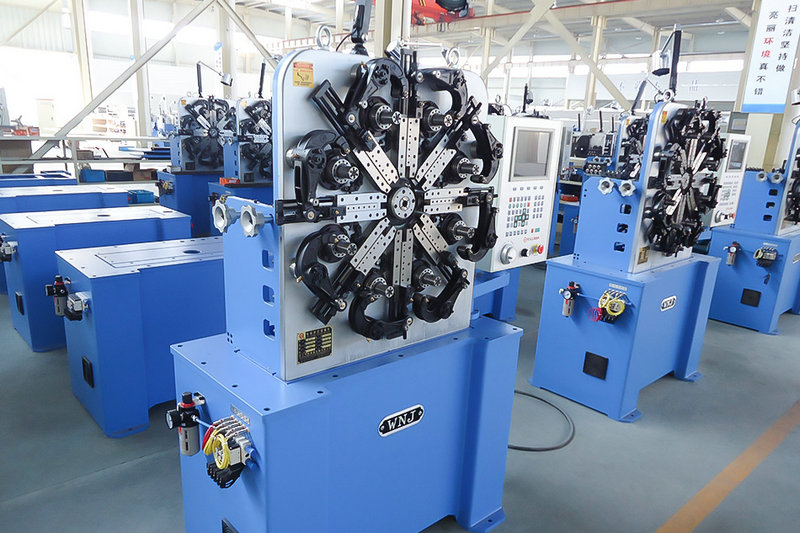

Moderni CNC stroj za opruge pretvara kalem sirove žice u gotovu, toplinski obrađenu oprugu u slijedu koordiniranih koraka, a sve kontrolira programiranim servo kretanjem, a ne mehaničkim bregovima na starijoj opremi.

Ispravljanje žice — žica prolazi kroz set valjaka koji uklanjaju zakrivljenost preostalu od namotavanja, budući da bi svaka zaostala zakrivljenost izbacila korak i promjer zavojnice
Hranjenje — valjci za precizno uvlačenje pomiču izmjerenu duljinu žice za svaku zavojnicu, sa servo kontrolom koja omogućuje promjenu nagiba u sredini zavojnice za opruge s promjenjivim nagibom
Namatanje ili savijanje — alat za oblikovanje (trn, klin ili trn) oblikuje žicu u zavojnicu, kuku ili savijenu nogu ovisno o vrsti opruge
Kontrola visine — zasebni alat kontrolira razmak između zavojnica dok se formiraju, što omogućuje jednom stroju da od iste žice proizvodi tijesno namotane, otvorene zavojnice ili zavojnice s promjenjivim korakom
Cutoff — alat za rezanje odvaja gotovu oprugu od dovoda žice na točno programiranu duljinu
Ublažavanje stresa — toplinska obrada na niskoj temperaturi smanjuje zaostalo naprezanje uneseno tijekom namotavanja bez omekšavanja tvrdoće jezgre žice
Sekundarna završna obrada — brušenje četvrtastih krajeva, sačmarenje i nanošenje zaštitnog premaza, ovisno o predviđenom radnom okruženju opruge

CNC strojevi s oprugama u odnosu na strojeve za namotavanje s bregastim pogonom

Stariji strojevi za namotavanje s bregastim pogonom oslanjaju se na fizičke bregaste i mehaničke graničnike za kontrolu nagiba i duljine, što znači da promjena dizajna opruge zahtijeva zamjenu fizičkog alata. CNC opružni stroj zamjenjuje većinu tih mehaničkih ekscentra s neovisno programiranim servo osima, tako da je prebacivanje između dizajna opruga - uključujući potpuno različite tipove, kao što je prelazak s rada tlačne opruge na rad torzijske opruge - uglavnom pitanje učitavanja novog programa i podešavanja alata, a ne ponovne izrade stroja. Ta je fleksibilnost jedan od glavnih razloga zašto su male i srednje opružne serije postale daleko isplativije u posljednja dva desetljeća.

Gdje se svaka vrsta opruge prikazuje prema industriji

Tipični proljetni odabiri u uobičajenim industrijama i obrazloženje iza svakog izbora
Industrija	Tipične vrste opruga	Zašto baš taj tip
Automobilizam	Kompresija, torzija, disk	Visokociklične primjene ventila i spojke zahtijevaju sačmarene kompresijske opruge; disk opruge podnose velika opterećenja u kratkom aksijalnom prostoru
Namještaj i tehnika	Kompresija, istezanje, konstantna sila	Mehanizmi naslonjača i klizači ladica trebaju dosljednu, umjerenu cikličku silu s ravnim ili blagim porastom
Elektronika i konektori	Val, mala kompresija	Ograničeni unutarnji zazor pogoduje niskoprofilnim valovitim oprugama za kontaktno prednaprezanje
Poljoprivreda i teška oprema	Kompresija, torzija	Opruge velikog promjera i velikog promjera trebaju preživjeti udarna opterećenja na otvorenom, dajući prednost premazima otpornim na koroziju
Medicinski uređaji	Kompresija, istezanje, torzija (minijaturno)	Nehrđajuća žica je poželjna zbog mogućnosti čišćenja, s uskim tolerancijama na vrlo malim promjerima žice

Premazi, zaštita od korozije i završna obrada

Izbor materijala opruge nosi većinu otpornosti na koroziju, ali premazi i završne obrade dodaju još jedan sloj zaštite i mogu također promijeniti izgled opruge i karakteristike trenja.

Cink i cink-niklanje — ekonomična opcija za opruge od ugljičnog čelika koje se koriste u suhim ili blago vlažnim okruženjima
Fosfatiranje uljem — uobičajeno na automobilskim i industrijskim oprugama gdje mat završni sloj i lagano podmazivanje pomažu smanjiti trošenje od svitka do svitka
Bojanje u prahu — koristi se na većim oprugama gdje su boja, debljina i otpornost na abraziju važniji od apsolutne minimalne debljine premaza
Pasivacija — kemijski tretman primijenjen na opruge od nehrđajućeg čelika kako bi se uklonila površinska kontaminacija željezom i obnovila prirodna otpornost legure na koroziju nakon oblikovanja

Debljina premaza je važnija nego što se može činiti za opruge niske tolerancije, budući da čak i tanki sloj oplate malo mijenja efektivni promjer žice i može pomaknuti brzinu opruge na vrlo malim oprugama. Za opruge s uskim tolerancijama brzine, ispitivanje se obično provodi nakon premazivanja, a ne prije, tako da navedene vrijednosti odražavaju dio kakav će biti stvarno ugrađen.

Uobičajeni kvarovi opruga i što ih uzrokuje

Nedosljedan korak ili razmak zavojnica

Neravnomjeran razmak zavojnica obično dolazi do žice koja nije bila potpuno izravnana prije namotavanja, istrošenih valjaka za uvlačenje koji klize po površini žice ili alata za nagib koji je odstupio od kalibracije. Na CNC stroju s oprugama to se često rano otkrije kroz inline mjerenje koraka ugrađeno u samu stanicu za namotavanje.

Otkazivanje prijevremenog umora

Većina pukotina uslijed zamora počinje na površinskom defektu - ogrebotini, rupi od korozije ili koncentraciji naprezanja na zavoju ili kuki - a ne u sredini glatke zavojnice. Poboljšanje završne obrade površine, dodavanje sačmarenja ili redizajn oštrog radijusa kuke uobičajeni su popravci nakon što se identificira uzorak kvara uslijed zamora.

Trajni set

Trajni set opisuje oprugu koja se više ne vraća na svoju izvornu slobodnu duljinu nakon otklona, obično zato što je bila napregnuta preko granice elastičnosti materijala - često zbog opetovanog sabijanja do čvrste visine ili zbog rada na višoj temperaturi od one za koju je bila predviđena legura žice. Pravilno ublažavanje naprezanja nakon namotavanja smanjuje rizik stvrdnjavanja popuštanjem zaostalih naprezanja oblikovanja prije nego što opruga doživi svoj prvi radni ciklus.

Čimbenici troškova kod nabave proizvodnih opruga

Pregršt varijabli obično uzrokuje većinu razlika u cijeni između proljetnih ponuda, neovisno o tome koja se vrsta proizvodi.

Materijal žice — nehrđajući čelik i specijalne legure koštaju značajno više po funti nego ugljični čelik i općenito se namotavaju sporijom brzinom ciklusa na opružnom stroju
Sekundarne operacije — brušenje, sačmarenje i premazivanje dodaju zaseban procesni korak i troškove rukovanja izvan operacije sirovog namotavanja
Zahtjevi tolerancije — niske tolerancije opterećenja i brzine često zahtijevaju manje brzine namotavanja i češću inspekciju tijekom procesa
Količina narudžbe — troškovi alata i postavljanja uglavnom su fiksni po seriji, tako da cijena po komadu naglo pada kako se količina narudžbe povećava

Kada se uspoređuju ponude među dobavljačima, korisno je pitati kako se konkretno provjeravaju opterećenje i brzina - većina renomiranih proizvođača ispituje uzorak iz svake proizvodne serije na testeru sila-pomak, umjesto da se oslanja samo na dimenzionalne provjere, budući da dvije opruge mogu mjeriti identično, ali i dalje raditi drugačije ako tvrdoća žice malo varira između partija žice.

Usklađivanje tipa opruge s opterećenjem

Najbrži način da se suzi tip opruge je da se zapita u kojem smjeru se primjenjuje sila i koliko je aksijalnog prostora dostupno:

Sila potiskivanja duž jedne osi, umjereni raspoloživi prostor — tlačna opruga
Vučna sila duž jedne osi — istezna opruga
Rotacijska sila oko osi — torzijska opruga
Aksijalna sila, ali dostupna vrlo mala komprimirana visina — valovita opruga ili naslagane disk opruge
Sila mora ostati ravna na dugoj udaljenosti — opruga konstantne sile

Često postavljana pitanja

Koja je najčešća vrsta opruge?

Tlačne opruge su tip koji se najčešće proizvodi, budući da izravna povratna sila pokriva najveći udio mehaničkih i potrošačkih primjena, od olovaka do jezgri madraca.

Po čemu se tlačna opruga razlikuje od produžne opruge?

Tlačna opruga otporna je na stiskanje i njezini svici stoje odvojeno dok miruju, dok se produžna opruga opire istezanju i njezini svitci čvrsto stoje zajedno u mirovanju, obično s kukastim ili petljastim krajevima za montažu.

Može li jedan stroj za opruge proizvesti više od jedne vrste opruga?

Da. Većina suvremenih CNC strojeva s oprugama se reprogramira, a ne mehanički rekonstruira kako bi se prebacivali između kompresije, istezanja i torzijskog oblikovanja, budući da se razlika svodi na izmjene alata i ažurirane parametre namotaja, nagiba i savijanja u kontrolnom softveru.

Zašto neke opruge otkazuju na kukama ili nogama umjesto na tijelu zavojnice?

Savijanja koncentriraju naprezanje daleko više nego glatko namotana zavojnica, tako da su kuke na produžnim oprugama i krakovi na torzijskim oprugama obično prve točke kvara pri ponovljenom kruženju, zbog čega se geometriji kuke i noge pridaje jednako pozornosti kao i samoj zavojnici.

Zamjenjuju li valovite opruge stvarno zavojne opruge u istom prostoru?

U većini slučajeva naknadne ugradnje, da — valovita opruga može isporučiti silu usporedivu sa zavojnom tlačnom oprugom dok zauzima otprilike trećinu do polovice komprimirane visine, zbog čega su uobičajene u konstrukcijama ležajeva i konektora s ograničenim prostorom.

Što je proljetni indeks i zašto je bitan?

Indeks opruge je omjer promjera zavojnice i promjera žice. Nizak indeks znači čvrsto smotanu oprugu s većom koncentracijom naprezanja na unutarnjem rubu zavojnice, dok visoki indeks znači labavo smotanu oprugu koju je lakše oblikovati, ali je sklonija savijanju i zapetljavanju — većina praktičnih dizajna ostaje u srednjem rasponu radi ravnoteže mogućnosti izrade i performansi.

Čini li sačmarenje zapravo mjerljivu razliku u proljetnom životu?

Da, za opruge koje doživljavaju veliko naprezanje, visoko ciklusno opterećenje. Zaostalo tlačno naprezanje uvedeno na površini žice odupire se vlačnom naprezanju koje pokreće pukotine uslijed zamora, zbog čega je sačmarenje standardna praksa za zahtjevne primjene poput opruga ventila u automobilima, iako dodaje sekundarni korak procesa.

Zašto se isti dizajn opruge ponekad ponaša drugačije između proizvodnih serija?

Tvrdoća i promjer žice mogu neznatno varirati između partija mlina čak i unutar prihvaćenog raspona tolerancije, zbog čega dosljedni proizvođači testiraju uzorak iz svake serije na testeru sile-pomaka, umjesto da pretpostavljaju da samo usklađenost dimenzija jamči dosljedno opterećenje i brzinu.
