Koja su povezana predstavljanja računalnog stroja za namotavanje opruga?

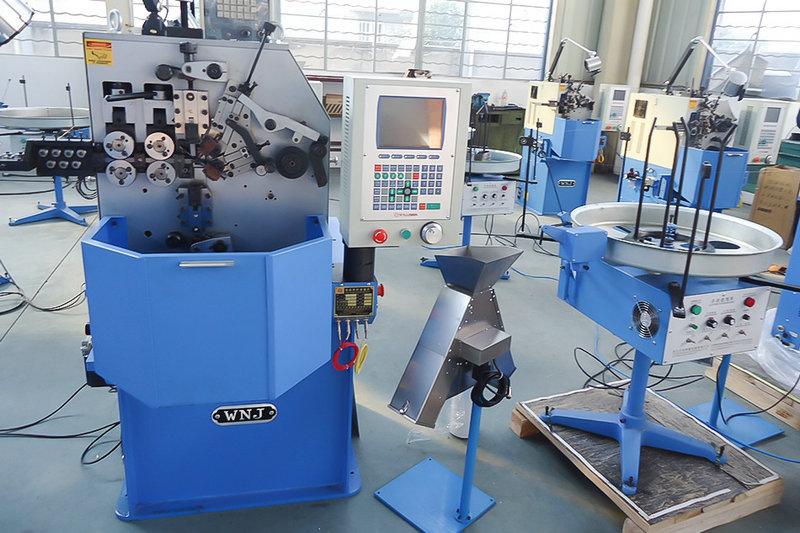

Za koliko ima majstora računalni strojevi sa spiralnim oprugama ? Kako se pravi? Kada materijal opruge prolazi kroz organizaciju za ravnanje i organizaciju za hranjenje i naiđe na utor razvijen na prednjem kraju šipke za izbacivanje, on pokreće materijal opruge da se savija i deformira, a zavojnica opruge se namotava u tri točke trenja o materijal. Za stroj za namotavanje opruge s jednim izbacivačem, tri točke trenja su tangentne točke između materijala opruge i ploče dalekovoda, rukavca i šipke za izbacivanje; za stroj za namotavanje opruga s dvostrukim izbacivačem, tri točke trenja su materijal opruge i prijenos snage. Linijska ploča, tangentna točka u kojoj se dodiruju dva mjerača krivulje.

Tijekom cijelog procesa savijanja opružnog materijala u krug, žica od nehrđajućeg čelika dodirivat će nagib bloka koraka. Kada organizacija promjenjivog uspona stroja za namotavanje opruga pomiče blok uspona duž središnje linije oblika namotaja opruge, on postaje promjer uspona spiralne tlačne opruge. Kod proizvodnje zavojnih tlačnih opruga (prstenovi potporne ploče) ili zavojnih zateznih opruga, zavojni blok se povlači unazad. Kada je opruga namotana, sljedeća zavojnica se formira oslanjanjem na prethodnu zavojnicu. Kada se opruga kotrlja, organizacija za hranjenje prestaje s hranjenjem, a uređaj za upravljanje nožem za rezanje pokreće nož za rezanje da odvoji oprugu. Takav klipni rad održava potpuno automatsko oblikovanje opruge. Pod manipulacijom ravne krivulje opruge i promjenjive organizacije, mjerač krivulje može vježbati naprijed-natrag, lijevo i desno, kako bi prilagodio ravnu krivulju opruge ili proizveo kompresijske opruge promjenjivog promjera. Kada kotrljate kompresijsku oprugu smanjenog promjera, obavezno primijenite suprotnu bregastu osovinu smanjenog promjera.

Zajedno s kontinuiranim slaganjem opružnog materijala u zavojnicu, bregasto vratilo promjenjivog promjera također se relativno rotira. Može se vidjeti iz principa stroja za namotavanje opruga: prednost stroja za namotavanje opruga s jednim izbacivačem je u tome što treba samo prilagoditi grafikon krivulje, potrebno je manje vremena za podešavanje CNC tokarilice prilikom zamjene vrste opruge i može proizvesti veće. Spiralna zatezna opruga s početnim naprezanjem na tlu izgleda prikladnije kada se zamjenjuju gornja i donja spiralna opruga; prednost stroja za namotavanje opruga s dvostrukim izbacivačem je u tome što rukavac ne postaje točka trenja formiranog svitka, samo se odvaja žica od nehrđajućeg čelika. Stoga više nije potrebno često mijenjati rukavac pri proizvodnji opruga s različitim ravnim duljinama. Osim toga, središnji kut podudarnih triju točaka trenja stroja za namotavanje opruge s dvostrukim izbacivačem također je veći nego kod jednostrukog izbacivača. Stoga je prikladnije i stabilnije namotati veću oprugu. Međutim, stroj za namotavanje opruga s dvostrukim izbacivačem vrlo je nezgodan kada se zamijene gornja i donja spiralna opruga, a sve organizacije s promjenjivim promjerima moraju se modificirati. Čimbenici koji ugrožavaju kvalitetu računalnih strojeva za namotavanje opruga su različiti aspekti, poput tlačne čvrstoće, istezanja, elastičnog kalupa, omjera popuštanja, točnosti specifikacije i površinskog stanja materijala, preciznosti mehaničke opreme, pomoćnog softvera i željezne žice. Dodirni dio trenja, točnost duljine dovoda i brzine namotavanja te tehnička snaga operatera.
