Što je CNC stroj za namotavanje opruga? Koji je njegov princip rada?

◾ Što je a CNC stroj za namotavanje opruga ?

CNC stroj za namotavanje opruga je precizni stroj kojim upravlja računalni "mozak", posebno dizajniran za namotavanje metalne žice u spiralne opruge.
Ako je uobičajeni stroj za namotavanje opruga poput majstora koji koristi ručnu pilu, onda je CNC stroj za namotavanje opruga poput modernog pogona za obradu s preciznom navigacijom i automatiziranim rukama. Ne zahtijeva složene mehaničke zupčanike za podešavanje veličine; jednostavno koristite prste na ekranu, unesite nekoliko naredbi, a stroj brzo proizvodi identične opruge.

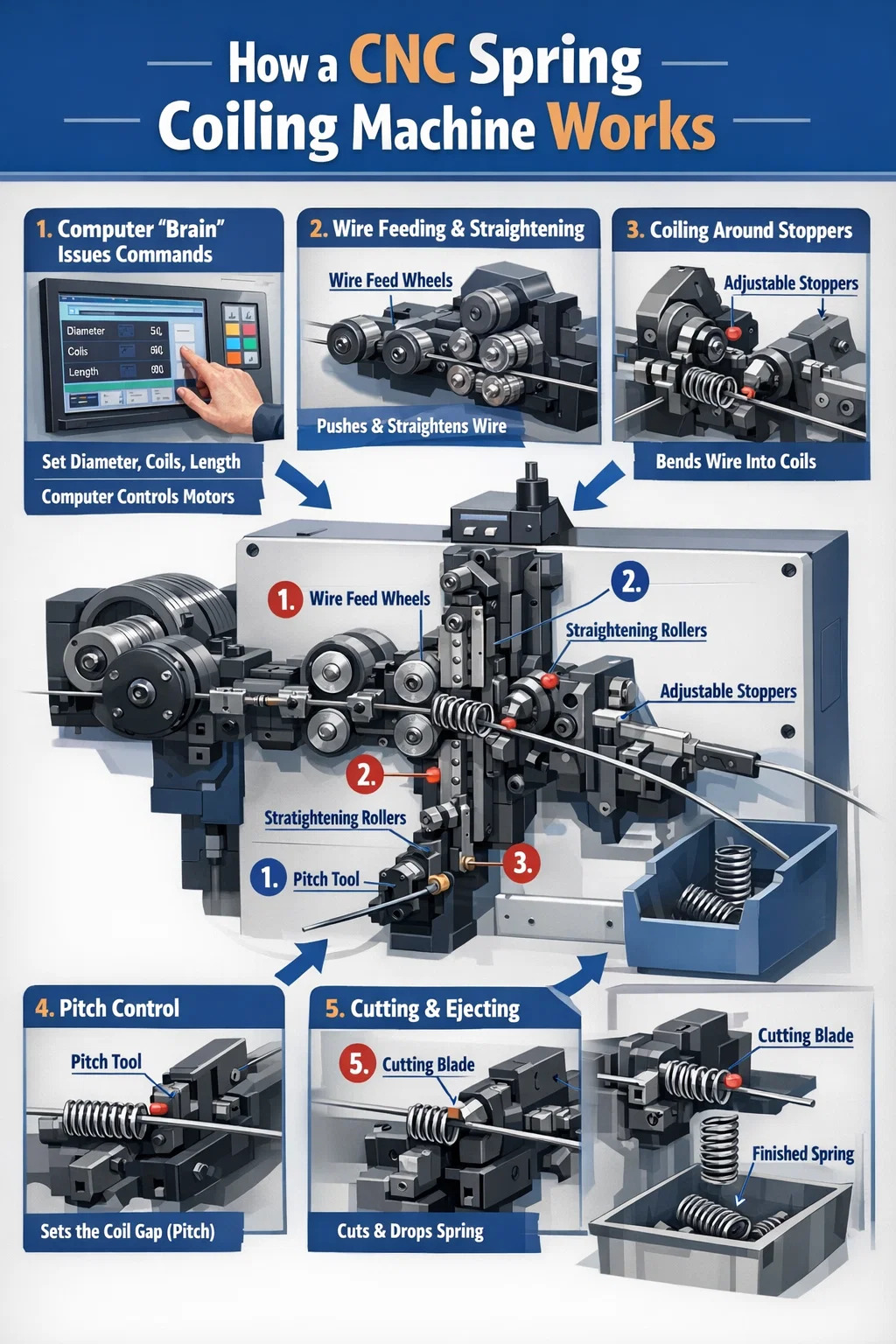

◾ Kako radi CNC stroj za namotavanje opruga?

Ovaj stroj pretvara krutu čeličnu žicu u elastične zavojnice prvenstveno kroz sljedeće precizne korake:

Računalni "mozak" izdaje naredbe:

Operater postavlja promjer opruge, broj zavojnica i ukupnu duljinu na upravljačkoj ploči. Računalo pretvara ove parametre u električne signale, precizno kontrolirajući više motora unutar stroja. Svaki od ovih motora obavlja svoje specifične zadatke, neki guraju žicu, drugi je savijaju, radeći zajedno besprijekorno.

Snažno uvlačenje i "ravnanje" žice:

Kotač za dovod žice na stražnjoj strani stroja čvrsto hvata čeličnu žicu, neprekidno je gurajući prema naprijed. Prije nego što žica uđe u područje oblikovanja, prolazi kroz niz vodoravno i okomito postavljenih valjaka za ravnanje. Ovaj korak uklanja izvornu memoriju zakrivljenosti žice, "peglajući" je ravno kako bi se osiguralo da rezultirajuće opruge nisu krive.

Udarac o čepove u obliku krugova:

Ovo je srž procesa namotavanja opruge. Kada se ispravljena čelična žica izgura iz cijevi za navođenje, ona udara u jedan ili dva čepa od izuzetno tvrdog metala (obično se nazivaju vodilice žice).
Budući da kotačić za dovođenje žice straga još uvijek gura naprijed, a čepovi blokiraju put, žica nema kamo ići nego se savijati duž luka čepova.
Briljantnost CNC stroja za namotavanje opruga leži u činjenici da računalo može prilagoditi položaj ova dva čepa u bilo kojem trenutku. Što su čepovi bliže, krug je manji; što su udaljeniji, krug je veći.

Kontrola razmaka (pitch):

Ako želite da opruga ima tlačni prostor, mora postojati razmak između zavojnica. Stroj ima posebnu "potisnu šipku" (alat za uspon) koji gura žicu sa strane dok se namotava. Računalo kontrolira silu i vrijeme ove potisne šipke, određujući je li opruga čvrsto ili labavo navijena.

Precizno rezanje i oblikovanje:

Kada opruga dosegne unaprijed određenu duljinu ili broj zavoja, računalo naređuje oštrici da se brzo izvuče. Ovaj rez nije samo precizan u položaju, već također rezultira čistim, ravnim rezom. Standardna opruga se tako stvara i pada u košaru za prikupljanje, a proces odmah ponovno počinje za sljedeću oprugu.
