Što je CNC stroj za oblikovanje opruga? Koji je njegov princip rada?

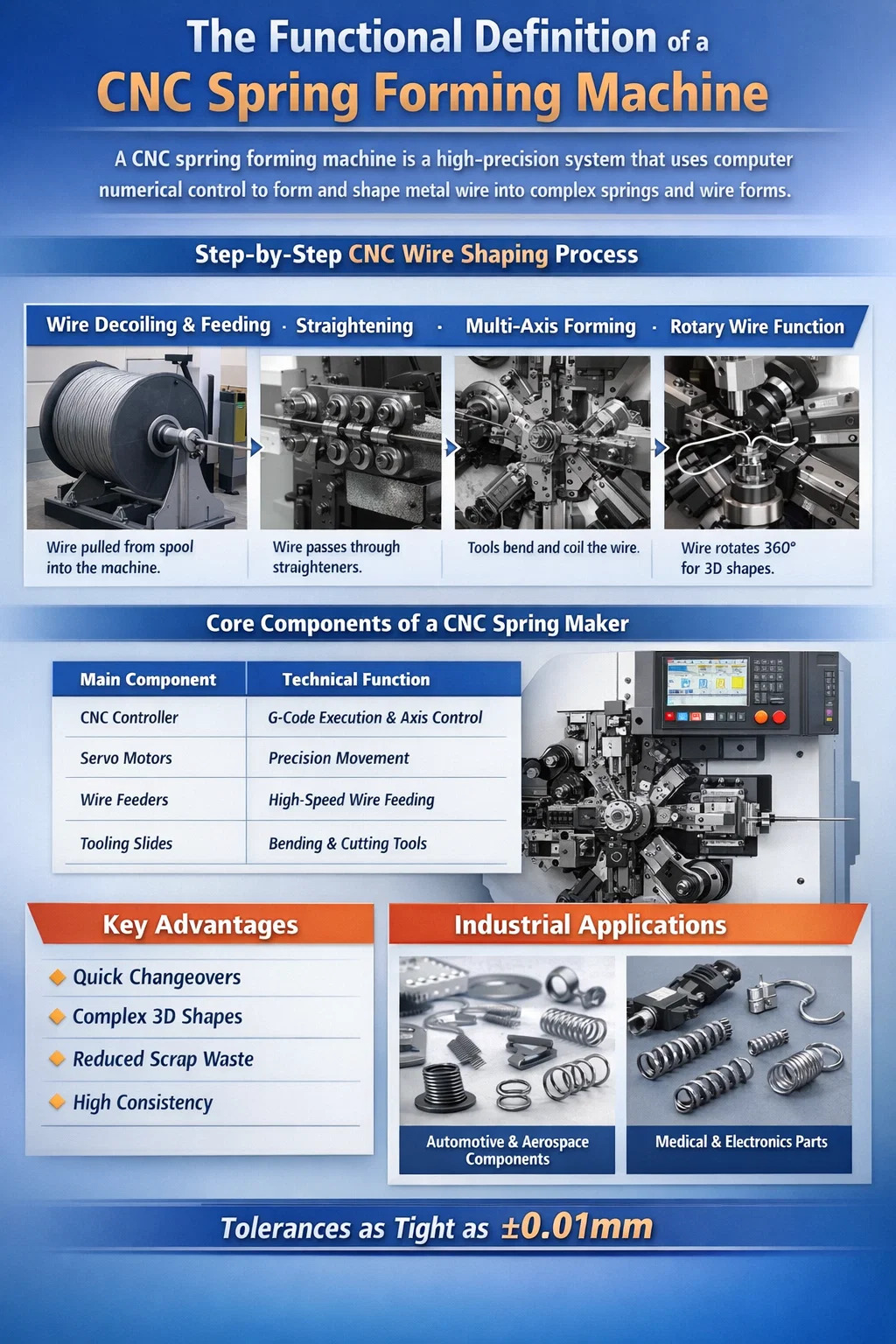

Funkcionalna definicija a CNC stroj za oblikovanje opruga

A CNC stroj za oblikovanje opruga je proizvodni sustav visoke preciznosti koji koristi računalno numeričko upravljanje za automatiziranje savijanja, namotavanja i oblikovanja metalne žice u složene opružne geometrije i zamršene oblike žice. Za razliku od tradicionalnih mehaničkih proizvođača opruga koji se oslanjaju na fiksne bregaste osovine, ova moderna oprema koristi više nezavisnih servo motora za kontrolu različitih osi, omogućujući stvaranje nestandardnih oblika koje bi bilo nemoguće postići ručno.

U standardnom industrijskom okruženju, ovi strojevi su okosnica proizvodnje žičanih komponenti, sposobni za rukovanje žicom promjera u rasponu od 0,15 mm do preko 10 mm . Stroj radi tako da žicu provlači kroz niz valjaka i oblikuje pomoću specijaliziranih alata koji se pomiču u trodimenzionalnom prostoru s kirurškom preciznošću. Ova tehnologija osigurava a visoka stopa ponovljivosti , često održavajući tako stroga odstupanja ±0,01 mm tijekom proizvodnje od milijuna jedinica.

Princip rada CNC oblikovanja žice korak po korak

Operacija a CNC stroj za oblikovanje opruga je niz visoko sinkroniziranih mehaničkih pokreta. Proces počinje sa sirovinom i završava s gotovom, toplinski obrađenom komponentom ili komponentom spremnom za upotrebu. Sljedeća mehanika opisuje putovanje žice kroz stroj:

Razmotavanje i uvlačenje žice

Metalna žica, obično izrađena od nehrđajućeg čelika, ugljičnog čelika ili bakrenih legura, izvlači se iz velike zavojnice ili kalema. Strojevo sustav za dovod žice koristi teške valjke koje pokreće servo motor visokog momenta. Ovi valjci moraju vršiti dovoljan pritisak da povuku žicu bez da je spljošte, osiguravajući da je duljina uvlačenja točna do mikromilimetra.

Ravnanje i priprema materijala

Budući da je žica bila pohranjena u kolutu, ima prirodnu zakrivljenost ili "memoriju". Prije nego što dođe do bilo kakvog oblikovanja, žica prolazi uređaji za ravnanje žice . Sastoje se od niza valjaka raspoređenih u vodoravnoj i okomitoj ravnini. Izmjeničnim zatezanjem, ravnalo uklanja sve pregibe i savijanja, predstavljajući savršeno ravnu liniju žice alatima za oblikovanje.

Višeosno sinkronizirano oblikovanje

Kako žica izlazi iz središnje vodilice (pinola), ona ulazi u zonu oblikovanja. u a CNC stroj za oblikovanje opruga , više klizača alata postavljeno je oko žice. Svaki slajd se može pomicati neovisno. Na primjer, u a 12-osni stroj , nekoliko alata može udarati po žici iz različitih kutova istovremeno ili u unaprijed programiranom nizu kako bi stvorili petlje, zavoje ili zavojnice.

Uloga funkcije rotacijske žice

Mnogi napredni strojevi imaju a rotacijska žica os . Umjesto da samo pomiče alate oko žice, stroj može rotirati samu žicu za 360 stupnjeva. Ovo pruža dodatnu dimenziju fleksibilnosti, dopuštajući oblikovanje složenih 3D oblika bez potrebe za zaustavljanjem procesa dodavanja ili korištenja prekompliciranih postavki alata.

Osnovne komponente modernog CNC uređaja za izradu opruga

Učinkovitost a CNC stroj za oblikovanje opruga je rezultat sinergije između njegovog mehaničkog hardvera i elektroničkog upravljačkog sustava. Sljedeća tablica ističe bitne hardverske komponente koje se nalaze u stroju profesionalne kvalitete.

Prednosti u odnosu na tradicionalne sustave pokretane bregastom osovinom

Prijelaz s mehaničkih brega na CNC stroj za oblikovanje opruga tehnologija je revolucionirala krajolik proizvodnje opruga. Primarne prednosti usmjerene su na učinkovitost i svestranost:

• Skraćeno vrijeme postavljanja: Tradicionalni strojevi zahtijevaju ručna podešavanja brijega koja mogu trajati 4 do 8 sati. CNC stroj se može reprogramirati ispod 30 minuta .
• Složena geometrija: Ovi strojevi mogu proizvesti dvostruke torzijske opruge , kontakte baterije i 3D oblike žice u jednoj operaciji, eliminirajući potrebu za sekundarnim ručnim savijanjem.
• Ušteda materijala: Precizna kontrola nad operacijama dodavanja i rezanja smanjuje otpadni metal, koji je značajan čimbenik troškova u proizvodnji velikih količina.
• Dosljednost: Nakon što je program provjeren, stroj može proizvoditi 100.000 identičnih dijelova s nultim odstupanjem, što je ključno za komponente kritične za sigurnost u automobilskoj industriji.

Primjene i industrijska proizvodnja

Izlaz a CNC stroj za oblikovanje opruga koristi se u gotovo svakom sektoru modernog života. Budući da stroj može rukovati žicama različitih presjeka (okruglih, ravnih ili četvrtastih), njegove su primjene gotovo neograničene:

Automobili i zrakoplovstvo

Proizvođači koriste ove strojeve za izradu opruga okvira sjedala, opruga ventila motora i spojnica mlaznica za gorivo. Ovi dijelovi moraju izdržati ekstremno naprezanje i temperaturu, zahtijevajući da stroj obrađuje legure visoke rastezljivosti kao što su Inconel ili Chrome Silicon .

Elektronika i medicinska oprema

Malih razmjera CNC stroj za oblikovanje oprugas proizvode mikro-opruge za module kamere pametnog telefona i kirurške instrumente. U ovoj mjeri, preciznost stroja u rukovanju žicom tankom kao 0,1 mm je najvažnije.

Konačni tehnički sažetak

U zaključku, CNC stroj za oblikovanje opruga predstavlja vrhunac tehnologije obrade žice. Kombinirajući snažne servo motore sa sofisticiranom softverskom kontrolom, pretvara jednostavan kolut žice u složenu mehaničku komponentu. Njegova sposobnost obavljanja višestrukih operacija - hranjenje, ravnanje, savijanje, namotavanje i rezanje - unutar jednog automatiziranog ciklusa čini ga nezamjenjivim sredstvom za svaku modernu tvornicu koja cilja na brzu i preciznu proizvodnju.
