Što je CNC opružni stroj?

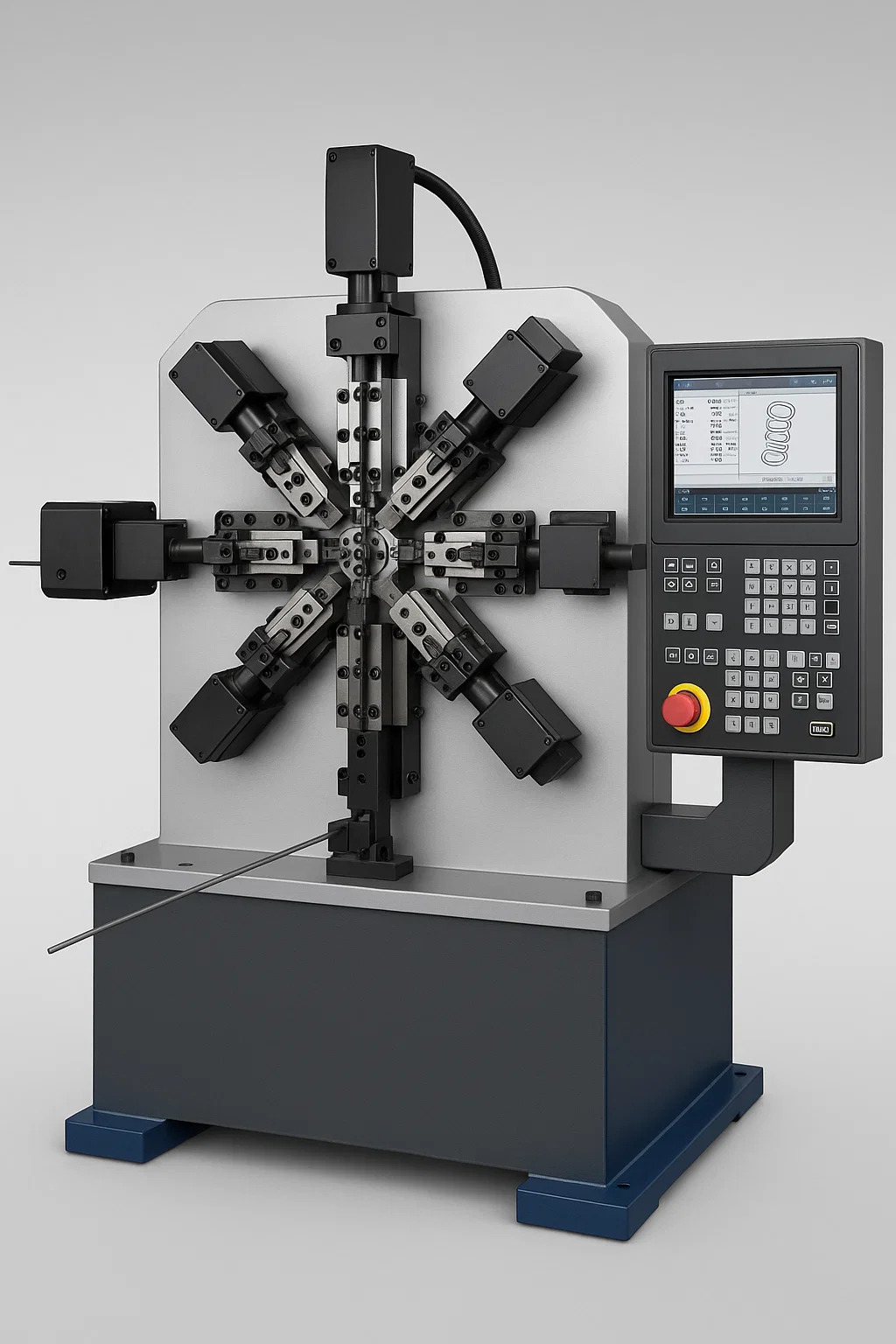

A CNC opružni stroj je računalno upravljani industrijski uređaj dizajniran za automatiziranu preciznu proizvodnju opruga i žičanih oblika. Evo kako funkcionira i njegove ključne karakteristike:

●Jezgra računalne numeričke kontrole (CNC):

• Za razliku od strojeva s mehaničkim oprugama koje pokreću fizički bregovi i zupčanici, CNC stroj se u potpunosti oslanja na namjenski računalni upravljač.
• Ovaj kontroler izvršava programirane upute za upravljanje svim pokretima i radnjama stroja s visokom preciznošću.

●Višeosni servo motorni pogon:

• Kritične funkcije stroja pokreću pojedinačni servo motori, od kojih svaki kontrolira određenu os gibanja.

●Ključne osi obično uključuju:

• Uvlačenje žice: Precizno gura izmjerene duljine žice u područje oblikovanja.
• Alati za oblikovanje (višestruke osi): Kontrolirajte kretanje nekoliko alata za savijanje (klizači, prsti) oko središnje točke oblikovanja.
• Alat za rezanje: Pokreće oštricu koja odrezuje gotovi dio od žice.
• Izborne osi: mogu uključivati ​​alate za kontrolu nagiba namotaja, pomoćno savijanje ili oblikovanje krajeva (npr. ravnanje).

●Digitalno programiranje i postavljanje:

•Proizvodnju vodi digitalni program kreiran offline ili izravno na upravljačkoj ploči stroja.
• Operatori unose specifikacije oblika opruge/žice (promjer žice, vanjske dimenzije, broj zavojnica, kutovi savijanja, oblici krajeva itd.) u specijalizirani CAD/CAM softver koji se isporučuje uz stroj.
•Softver pretvara te specifikacije u strojni kod (poput G-koda) koji kontroler razumije.

●Fizičko postavljanje prvenstveno uključuje:

• Stavljanje odgovarajućeg namota žice.
• Instaliranje potrebnih alata za oblikovanje (prsti za savijanje, trnovi, oštrica za rezanje) u njihove određene stupove sa servo pogonom.
•Unos programa u upravljač.

●Automatizirani ciklus preciznog oblikovanja:

• Uvlačenje žice: Valjci za uvlačenje sa servo pogonom guraju preciznu duljinu izravnane žice u zonu oblikovanja.
•Koordinirano kretanje alata: Na temelju programa, kontroler aktivira servo motore za svaku os alata za oblikovanje neovisno i istovremeno. • Alati se kreću složenim putanjama – klizanjem, rotiranjem, pritiskom – kako bi savijali žicu oko igala ili jednu naspram druge.
•Progresivno savijanje: Višestruka savijanja, zavojnice, petlje ili složeni 3D oblici progresivno se formiraju unutar jednog ciklusa kako se dodavači žice i alati pomiču.
• Odsijecanje: Nakon formiranja konačnog oblika, servo pogonjeni alat za odsijecanje čisto odrezuje gotovi dio od žice za sobom.
• Izbacivanje i ponavljanje: gotovi dio pada ili biva izbačen, svi se alati povlače, a ciklus se odmah ponavlja velikom brzinom.

●Osnovne prednosti:

•Brze promjene: Prebacivanje između različitih dizajna opruga traje nekoliko minuta (učitavanje novog programa, eventualna promjena alata) umjesto sati/dana potrebnih za mehanička podešavanja bregaste osovine.
• Kompleksne geometrije: Sposoban za proizvodnju vrlo zamršenih opruga i oblika žice s višestrukim zavojima, različitim nagibima zavojnica, složenim krajnjim oblicima i pravim 3D oblicima koji su nemogući na mehaničkim strojevima.
• Visoka preciznost i dosljednost: Servo kontrola i digitalno programiranje osiguravaju mikronsku ponovljivost za svaki dio.
•Fleksibilnost: Idealno za izradu prototipova, male serije, proizvodnju s velikim brojem mješavina i složene jednokratne dijelove.
• Smanjena ovisnost o stručnosti: Manje oslanjanje na visoko kvalificirane "mehaničare postavljanja" u usporedbi s mehaničkim strojevima za podešavanje; veći naglasak na vještinama programiranja.

●Tipični izlaz:

Sve standardne vrste opruga (kompresija, istezanje, torzija).
Složene specijalne opruge (npr. dvostruke torzijske, konusne, bačvaste, minijaturizirane opruge).
Sofisticirani oblici žice (kopče, nosači, konektori, okviri, medicinske komponente, elektronički kontakti) koji zahtijevaju višestruko precizno savijanje u različitim ravninama.
