Što je stroj za savijanje opruga? Koji je njegov princip rada?

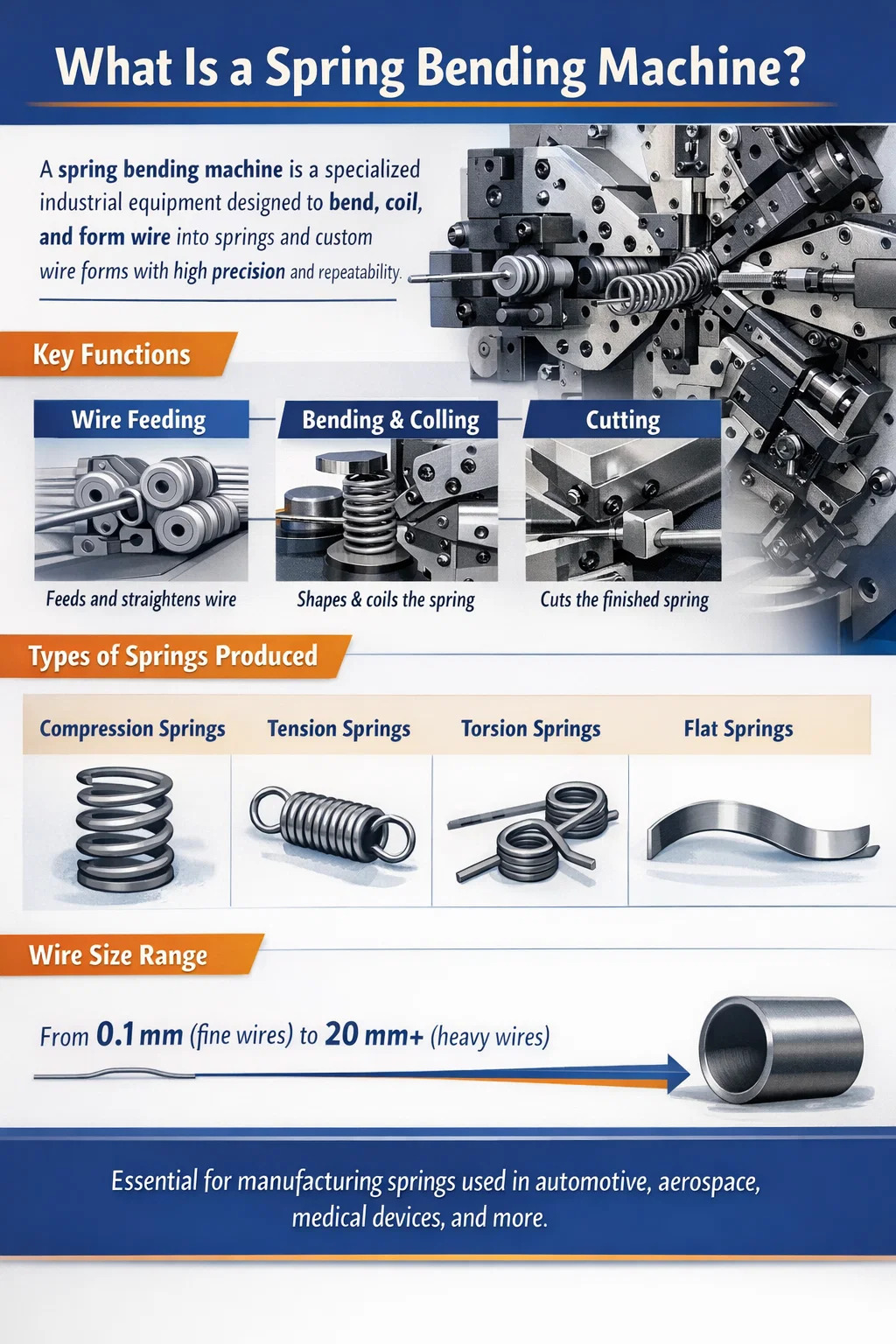

Što je stroj za savijanje opruga? Izravan odgovor

A stroj za savijanje opruga je specijalizirani dio industrijske opreme dizajniran za savijanje, namotavanje i oblikovanje žice ili trake u opruge i komponente slične oprugama. Kontrolira oblik, nagib, promjer i konfiguraciju kraja svake opruge kombinacijom mehanizama za uvlačenje, savijanje i rezanje. Za razliku od strojeva za oblikovanje žice opće namjene, stroj za savijanje opruga optimiziran je posebno za proizvodnju kompresijskih opruga, vlačnih opruga, torzijskih opruga, ravnih opruga i žičanih oblika po narudžbi s velikom ponovljivošću i minimalnom ručnom intervencijom.

Strojevi za savijanje opruga obrađuju promjere žice u rasponu od finih do 0,1 mm (za precizne elektronske opruge) do debljine 20 mm ili više (za teške industrijske ovjesne opruge). U CNC-kontroliranim modelima, jedan stroj može pohraniti stotine programa izrade dijelova i prebacivati ​​se između vrsta opruga u nekoliko minuta, što ga čini kamenom temeljcem moderne proizvodnje opruga.

Globalna industrija proizvodnje opruga je značajna. Opruge se koriste u gotovo svim mehaničkim proizvodima — od kemijskih olovaka i medicinskih uređaja do automobilskih ovjesa i pokretača u zrakoplovima. Proljetna tržnica bila je procijenjena na preko 24 milijarde dolara u 2023 , a strojevi za savijanje opruga primarni su proizvodni alati iza ovog rezultata. Razumijevanje što su ti strojevi i kako rade ključno je za svakoga tko je uključen u proizvodnju opruga, nabavu ili inženjerski dizajn.

Princip rada stroja za savijanje opruga

Princip rada stroja za savijanje opruga temelji se na tri koordinirana djelovanja: dodavanje žice, kontrolirano savijanje i rezanje . Ove tri funkcije su precizno tempirane i raspoređene kako bi proizvele potpunu oprugu u jednoj kontinuiranoj operaciji. Evo kako funkcionira svaka faza:

Uvlačenje žice

Žica se izvlači iz namotaja (ili ispravljenog dodavača šipke za težu žicu) i prolazi kroz niz valjaka za ravnanje. Ovi valjci uklanjaju prirodnu zakrivljenost ("set") iz namota žice tako da žica ulazi u zonu savijanja u ravnoj, dosljednoj liniji. Jedinica za ravnanje obično se sastoji od dva seta valjaka raspoređenih pod kutom od 90 stupnjeva jedan u odnosu na drugi — jedan set ispravlja vodoravnu ravninu, drugi ispravlja okomitu ravninu.

Nakon ravnanja, par valjaka za uvlačenje sa servo pogonom hvata žicu i gura je naprijed kontroliranom brzinom i duljinom. Duljina pomaka određuje gdje će se dogoditi svaki zavoj u odnosu na prethodni, što izravno kontrolira nagib opruge, duljinu tijela i geometriju kraja. U CNC strojevima za savijanje opruga, servo motor za pomicanje programiran je za isporuku preciznih inkremenata — ponekad točnih do ±0,01 mm po koraku dodavanja .

Savijanje i namotavanje

Dok se žica pomiče prema naprijed, ona dolazi u dodir s alatima za savijanje (koji se nazivaju i prsti za savijanje, igle za namotavanje ili alati za nagib) koji je savijaju u željeni oblik. U proizvodnji zavojne opruge, žica se savija oko točke namotavanja (očvrsli čelični klin ili trn) kako bi se proizvela spiralna zavojnica. Položaj točke namotavanja u odnosu na putanju žice određuje promjer svitka. Alat za nagib — postavljen aksijalno duž žice — kontrolira razmak između susjednih zavojnica.

Alati za savijanje montirani su na klizače ili ekscentre koje pokreću servo motori (kod CNC strojeva) ili mehanički bregasti (kod bregastih strojeva). U CNC stroju za savijanje opruga, svaka se os savijanja može neovisno programirati za pomicanje u bilo koji položaj u bilo kojoj točki tijekom ciklusa dodavanja žice. To stroju omogućuje proizvodnju opruga promjenjivog koraka, opruga u obliku bačve, stožastih opruga i složenih 3D oblika žice — sve iz jedne postavke.

Za torzijske opruge i druge oblike bez zavoja, prsti za savijanje primjenjuju precizno kutno savijanje na određenim točkama duž žice. Stroj uvlači zadanu duljinu, savija pod programiranim kutom, ponovno uvlači, ponovno savija — ponavljajući dok se ne završi potpuna geometrija opruge. Kutovi savijanja mogu se kontrolirati ±0,5 stupnjeva ili bolje na visokokvalitetnim CNC strojevima.

Rezanje

Nakon što je programirana geometrija opruge dovršena, mehanizam za rezanje odsijeca žicu kako bi odvojio gotovu oprugu od ulazne žice. Rezač je obično oštrica od kaljenog čelika koju pokreće bregasta ili servo os. Rez mora biti čist i bez srha kako bi se izbjegli funkcionalni nedostaci — posebno za kompresijske opruge kod kojih krajnji svici moraju ležati ravno na površini. Neki strojevi uključuju namjensku stanicu za oblikovanje krajeva koja brusi ili izravnava odrezane krajeve nakon rezanja, proizvodeći zatvorene i brušene krajeve potrebne za precizne kompresijske opruge.

Opružna kompenzacija

Kritični aspekt principa rada stroja za savijanje opruga je upravljanje opruga — elastični oporavak žice nakon savijanja. Savijanjem se žica deformira i plastično (trajno) i elastično. Kada se sila savijanja oslobodi, elastični dio se oporavi, uzrokujući da se žica djelomično vrati natrag prema svom izvornom obliku. Ako se ne kompenzira, gotova opruga će imati veći promjer i drugačiji korak od programiranog.

Opružni povrat ovisi o materijalu žice (nehrđajući čelik opružuje se više od mekog čelika), promjeru žice, temperiranom stanju i radijusu savijanja. CNC strojevi za savijanje opruga kompenziraju opružni povrat prekomjernim savijanjem — postavljanjem položaja alata za savijanje iznad nominalnog cilja pomoću izračunatog pomaka. U naprednim strojevima, automatsko mjerenje opruge i kompenzacijski sustavi kontinuirano prilagođavaju položaje alata na temelju izmjerenih dimenzija opruge iz prethodnih nekoliko dijelova.

Glavni tipovi strojeva za savijanje opruga

Strojevi za savijanje opruga nisu jedna kategorija. Postoji nekoliko različitih tipova strojeva, od kojih svaki odgovara različitim tipovima opruga, količinama proizvodnje, veličinama žice i razinama složenosti. Odabir prave vrste stroja jednako je važan kao i ispravno programiranje.

Stroj za namotavanje opruga bregastog tipa

Brigasti strojevi za namotavanje tradicionalni su radni konj u proizvodnji opruga velikih količina. Sva pomicanja osi pokreću mehanički bregovi postavljeni na rotirajuću bregastu osovinu. Bregovi su profilirani kako bi proizveli željenu geometriju opruge, a promjena dizajna opruge zahtijeva fizičku zamjenu ili podešavanje ekscentra. Iako je postavljanje dugotrajno, bregasti strojevi rade vrlo velikim brzinama - neki modeli mogu proizvesti do 500 tlačnih opruga u minuti — što ih čini idealnima za masovnu proizvodnju modela s jednom oprugom. Oni su robusni, pouzdani i relativno jeftini za održavanje.

CNC stroj za namotavanje opruga

CNC (Computer Numerical Control) strojevi za namotavanje opruga zamjenjuju mehaničke bregove sa servo motorima na svakoj osi. Svaka os (promjer zavojnice, uspon, posmak, rez) može se neovisno programirati putem upravljača na dodirnom zaslonu. Promjena s jednog dizajna opruge na drugi postiže se učitavanjem drugog programa — nije potrebno mehaničko prebacivanje. CNC strojevi za namotavanje obično imaju 4 do 8 CNC osi i može proizvesti opruge kompresije, rastezanja i promjenjivog koraka. Brzine proizvodnje kreću se od 30 do 200 dijelova u minuti, ovisno o složenosti opruge i promjeru žice.

CNC stroj za savijanje opruga (višeosni oblik žice)

Često se naziva CNC stroj za savijanje žice ili CNC uređaj za oblikovanje žice, ovaj tip se razlikuje od strojeva za namotavanje po tome što može savijati žicu u tri dimenzije - a ne samo je smotati u spiralu. sa 8 do 16 ili više CNC osi , ovi strojevi mogu proizvesti složene 3D oblike žice kao što su torzijske opruge s određenim kutovima krakova, žičane kopče, držači, ručke i prilagođeni sklopovi žice. Žica se može saviti u bilo kojem smjeru, rotirati i oblikovati u gotovo bilo koji oblik. Ovi strojevi su najsvestraniji tip i neophodni su za proizvodnju opruga i žica po narudžbi.

Stroj za savijanje ravnih opruga

Strojevi za savijanje ravnih opruga (koji se nazivaju i strojevi za oblikovanje trake ili strojevi za opruge od ravne žice) dizajnirani su za oblikovanje ravne žice ili metalne trake u lisnate opruge, ravne spiralne opruge, satne opruge i utisnute i oblikovane ravne opružne komponente. Oni dovode materijal ravne trake kroz profilirane valjke i matrice za savijanje koji oblikuju traku u vodoravnoj i okomitoj ravnini. Ovi se strojevi uvelike koriste u proizvodnji glavnih opruga za satove, kopči lisnatih opruga za automobile i električnih kontaktnih opruga.

Stroj s torzijskom oprugom

Strojevi s torzionim oprugama specijalizirana su varijanta CNC strojeva za savijanje opruga, optimiziranih za proizvodnju torzijskih opruga — opruga koje pohranjuju energiju uvijanjem, a ne stiskanjem ili istezanjem. Sadrže namjenske alate za savijanje ruku koji mogu saviti nogu/ruku opruge do preciznih kutova (obično 90°, 180° ili prilagođeni kutovi). Prvo se namota svitak tijela, a zatim se ruke savijaju. Strojevi s torzijskim oprugama moraju precizno kontrolirati duljinu kraka, kut kraka i smjer svitka (desno ili lijevo namotavanje).

Ključne komponente stroja za savijanje opruga

Razumijevanje onoga što svaka glavna komponenta radi pomaže operaterima da ispravno postave stroj, otklone kvarove i održavaju opremu u dobrom stanju. Ovdje su osnovne komponente koje se nalaze na većini strojeva za savijanje i namotavanje opruga:

• Namotaj žice i sustav isplate: Drži zavojnicu žice i kontrolira napetost pri kojoj se žica odmotava. Ispravna kontrola napetosti sprječava savijanje žice, petljanje i nedosljednost promjera. Neki strojevi koriste pogonske sustave isplate za teške kolute žice težine do nekoliko stotina kilograma.
• Ispravljač žice: Skup valjaka od kaljenog čelika (obično 5 do 11 valjaka u dvije okomite ravnine) koji uklanjaju set svitaka od žice. Pravilno podešavanje uređaja za ravnanje je kritično — pretjerano ravnanje dovodi do otvrdnjavanja, dok nedovoljno ravnanje ostavlja zaostalu zakrivljenost koja uzrokuje nedosljednost promjera u gotovoj opruzi.
• Valjci za uvlačenje: Užljebljeni valjci sa servo pogonom koji hvataju i pomiču žicu precizno kontroliranom brzinom i duljinom. Profil utora mora odgovarati promjeru žice — pogrešna veličina utora uzrokuje klizanje (nedosljedna duljina dodavanja) ili deformaciju žice (označavanje ili izravnavanje površine žice).
• Točka namotavanja/alati za savijanje: Igle, prsti ili igle od očvrslog alatnog čelika koji skreću žicu u željeni oblik. U strojevima za namotavanje, točka namotavanja je primarni alat koji postavlja promjer zavojnice. Ovi su alati podložni velikom trošenju i moraju biti izrađeni od alatnog čelika ili karbida za dug radni vijek.
• Alat za predlaganje: Pomični alat koji kontrolira osni razmak (nagib) između zavojnica dok se opruga formira. Na CNC strojevima, alat za nagib je servo pokretan i može se programirati da mijenja nagib kroz tijelo opruge — proizvodeći opruge promjenjivog nagiba koje se koriste u automobilskim ovjesima i aplikacijama za izolaciju vibracija.
• Rezanje Unit: Oštrica od kaljenog čelika koju pokreće brijeg ili servo koji reže žicu nakon svake formirane opruge. Rezač mora biti oštar i pravilno podešen. Tup rezač ili pogrešni rez stvara neravnine, savijene krajeve ili netočnu slobodnu duljinu.
• CNC kontroler: Mozak stroja. Na modernim CNC strojevima za savijanje opruga, upravljač ima sučelje sa zaslonom osjetljivim na dodir, grafičko programiranje opruga, praćenje osi u stvarnom vremenu, automatsku kompenzaciju opruge i brojače proizvodnje. Kontroleri vodećih proizvođača kao što su Wafios, Itaya i Lesjöfors integriraju se s tvorničkim MES sustavima i podržavaju povezivost Industrije 4.0.
• Servo pogonski sustav: Svaku CNC os pokreće servo motor i pogonsko pojačalo. Servo sustavi pružaju preciznu kontrolu položaja (obično Razlučivost enkodera ±0,001 mm ) i visok dinamički odziv — omogućujući stroju izvođenje složenih višeosnih profila kretanja pri proizvodnim brzinama.
• Okvir stroja (baza): Čvrsto postolje od lijevanog željeza ili izrađenog čelika koje smanjuje vibracije tijekom rada pri velikim brzinama. Vibracije u okviru stroja izravno se prevode u nedosljednost nagiba i promjera opruga, tako da je krutost okvira ključni faktor u kvaliteti stroja.

Vrste opruga koje proizvode strojevi za savijanje opruga

Strojevi za savijanje opruga mogu proizvesti širok raspon vrsta opruga. Svaki tip ima različitu geometriju, funkciju i proizvodne zahtjeve. Ovdje je detaljan pregled najčešćih vrsta opruga i načina njihove izrade:

Tlačne opruge

Tlačne opruge su otvorene spiralne opruge koje se odupiru silama pritiska (potiska). One su najčešće proizvedeni tip opruge na globalnoj razini, koriste se u svemu, od kemijskih olovaka do automobilskih ventila. Proizvode se namotavanjem žice u spiralu s dosljednim korakom. Ključni parametri uključuju slobodnu duljinu, promjer zavojnice (OD i ID), promjer žice, broj aktivnih zavojnica i vrstu kraja (otvoreno, zatvoreno, otvoreno uzemljenje, zatvoreno uzemljenje). Zatvoreni i brušeni krajevi zahtijevaju sekundarnu operaciju brušenja nakon namotavanja, gdje se krajnji svici ravno bruse na disku ili brusilici bez središta kako bi se osigurala stabilna površina za sjedenje.

Produžne opruge

Opruge istezanja su čvrsto namotane spiralne opruge koje se odupiru vlačnim (poteznim) silama. Proizvode se na strojevima za namotavanje s posebnom stanicom za oblikovanje kuka koja savija kraj žice u petlju ili kuku za pričvršćivanje. Zavojnice tijela su namotane s nultim korakom (zavojnice se dodiruju) kako bi se stvorila početna napetost — prednaprezanje koje se mora savladati prije nego što se opruga počne izduživati. Uobičajeni tipovi kuka uključuju strojne kuke, njemačke kuke i križne kuke, od kojih je svaka formirana posebnim sekvencama alata za savijanje programiranim u CNC kontroleru.

Torzijske opruge

Torzijske opruge pohranjuju rotacijsku energiju uvijanjem. Sastoje se od smotanog tijela s dvije produžene ruke (noge). Opruga stvara zakretni moment proporcionalan kutu uvijanja. Proizvode se na CNC strojevima za oblikovanje žice ili namjenskim strojevima s torzionim oprugama, gdje se tijelo namotava, a zatim se krakovi savijaju pod određenim kutom. Uobičajene primjene uključuju štipaljke za rublje, zamke za miševe, sustave protuteže za garažna vrata i precizne instrumente. Kut između dva kraka — "torzijski kut" — mora se držati ±1° ili više za precizne primjene.

Ravne opruge i lisnate opruge

Ravne opruge izrađene su od ravne žice ili metalne trake, a ne od okrugle žice. Uključuju lisnate opruge (kao što se koriste u ovjesima vozila), satne i pogonske opruge (ravne zavojne opruge izvijene iz trake), konzolne opruge i električne kontaktne opruge. Strojevi za savijanje s ravnim oprugama oblikuju traku kroz profilirane valjke i kalupe za savijanje. Tolerancije debljine za precizne ravne opruge mogu biti niske kao ±0,01 mm , što zahtijeva i precizan tračni materijal i dobro održavan stroj.

Prilagođeni obrasci žice

Osim klasičnih oblika opruga, CNC strojevi za savijanje opruga - posebno višeosni CNC strojevi za oblikovanje žice - mogu proizvesti gotovo bilo koji oblik od žice: kopče, pričvrsne prstene, nosače, ručke, medicinske žice vodilice, ortodontske žice i složene 3D sklopove žice. Ovi dijelovi možda ne pohranjuju elastičnu energiju (tako da tehnički nisu opruge), ali se proizvode na strojevima za savijanje opruga koristeći isti radni princip dodavanja-savijanja-rezanja.

Žičani materijali koji se koriste u strojevima za savijanje opruga

Izbor materijala žice značajno utječe na performanse opruge, postavku stroja i potrebnu kompenzaciju opruge. Različiti materijali imaju različite module elastičnosti, vlačne čvrstoće i opružne karakteristike. Ovo su najčešći materijali žice koji se obrađuju strojevima za savijanje opruga:

• Tvrdo vučena žica od ugljičnog čelika (ASTM A227): Najčešća i najjeftinija opružna žica. Vlačna čvrstoća obično varira s promjerom 1.250–2.000 MPa . Koristi se za opće namjene tlačne i istezne opruge u nekritičnim primjenama.
• Glazbena žica / žica za klavir (ASTM A228): Visoko ugljična čelična žica s najvećom vlačnom čvrstoćom od uobičajenih opružnih materijala, do 2800 MPa za fine promjere. Koristi se tamo gdje je potrebna visoka čvrstoća i dobra otpornost na zamor. Standard za opruge za precizne instrumente.
• Žica od nehrđajućeg čelika (ASTM A313, tip 302/304/316): Izvrsna otpornost na koroziju, dobre performanse na povišenim temperaturama. Vlačna čvrstoća nešto niža od glazbene žice. Zahtijeva veću povratnu kompenzaciju — obično 10–20% više pregiba nego ugljični čelik. Koristi se u prehrambenoj, medicinskoj, pomorskoj i kemijskoj primjeni.
• Žica od krom-silicijske legure (ASTM A401): Iznimna čvrstoća na povišenim temperaturama i izvrsna otpornost na zamor. Koristi se za automobilske opruge ventila, koje moraju raditi pouzdano na temperaturama motora do 200°C i ciklusirati milijarde puta tijekom životnog vijeka motora.
• Žica od fosforne bronce: Dobra električna vodljivost i otpornost na koroziju. Koristi se za električne kontaktne opruge, opruge za male instrumente i primjene koje zahtijevaju nemagnetska svojstva.
• Titanska žica: Vrlo visok omjer čvrstoće i težine, izvrsna otpornost na koroziju. Skup i težak za namotavanje. Koristi se u zrakoplovnoj i sportskoj opremi visokih performansi gdje je smanjenje težine kritično.
• Inconel i druge superlegure: Koristi se za opruge koje moraju raditi na ekstremnim temperaturama (iznad 300°C) u plinskim turbinama, mlaznim motorima i industrijskim pećima. Ovi materijali zahtijevaju specijalizirani alat i značajnu povratnu kompenzaciju.

Proces savijanja opruge: korak po korak

Ispravno postavljanje i rad stroja za savijanje opruga zahtijeva sustavan pristup. Ovdje je tipičan slijed za postavljanje CNC stroja za namotavanje opruga za proizvodnju nove kompresijske opruge:

1. Učitavanje žice: Montirajte kalem žice na sustav isplate. Provucite žicu kroz jedinicu za ravnanje, prilagođavajući pritisak valjka kako biste uklonili set svitaka bez pretjeranog rada na žici.
2. Odabir i instalacija alata: Odaberite veličinu točke namotavanja na temelju ciljanog unutarnjeg promjera i ugradite alat za uspon. Za finu žicu (ispod 1 mm) preferiraju se alati od tvrdog metala za produženi vijek trajanja.
3. Ulaz u program: Unesite parametre opruge u CNC kontroler: promjer žice, vrstu materijala, OD zavojnice, slobodnu duljinu, broj ukupnih i aktivnih zavojnica, korak, tip kraja. Kontroler može automatski izračunati početne položaje alata na temelju ovih unosa.
4. Prvo izvođenje članka: Napravite malu seriju uzoraka opruga (obično 5-10 komada). Izmjerite OD zavojnice, slobodnu duljinu, uspon i konfiguraciju kraja koristeći mjernu opremu specifičnu za oprugu kao što je sustav za vizualno mjerenje ili ručno mjerenje.
5. Podešavanje opruge: Usporedite izmjerene dimenzije s ciljem. Podesite položaj točke namotavanja kako biste ispravili vanjski opružni povrat. Prilagodite alat za nagib kako biste ispravili nagib. Ponovno provedite uzorke i ponovno izmjerite. Ponavljajte sve dok sve dimenzije ne budu unutar tolerancije.
6. Proizvodna serija: Nakon dobivanja prvog odobrenja artikla, pokrenite proizvodnju. Povremeno nadzirite dimenzije opruge — obično svakih 50–100 dijelova — i koristite značajke automatske kompenzacije stroja kako biste održali kvalitetu kako se kalem žice troši (svojstva žice mogu malo varirati duž duljine svitka).
7. Naknadna obrada (ako je potrebna): Pošaljite opruge na brušenje krajeva (ako su potrebni zatvoreno brušeni krajevi), toplinsku obradu (olakšavanje naprezanja za stabilizaciju dimenzija), sačmarenje (kako bi se poboljšao vijek trajanja), galvaniziranje (za zaštitu od korozije) ili ispitivanje opterećenja (kako bi se potvrdilo da brzina opruge zadovoljava specifikacije).

Ključni parametri opruge i kako ih stroj kontrolira

Inženjeri opruga i operateri strojeva moraju razumjeti odnos između postavki stroja i parametara opruge. Evo kako se kontroliraju najkritičnije dimenzije opruga na CNC stroju za savijanje opruga:

Prednosti CNC strojeva za savijanje opruga u odnosu na ručne strojeve

Prijelaz s ručnih i ekscentričnih strojeva za opruge na potpuno CNC strojeve za savijanje opruga bila je jedna od najznačajnijih promjena u proizvodnji opruga u posljednjih 30 godina. Prednosti CNC-a su uvjerljive i dobro dokumentirane u proizvodnim okruženjima:

• Brza promjena: Prebacivanje s jednog dizajna opruge na drugi na CNC stroju traje nekoliko minuta — samo učitajte novi program, provjerite prvi članak i pokrenite. Na ekscentričnom stroju promjena može potrajati satima jer se ekscentri moraju fizički zamijeniti i ponovno mjeriti.
• Složena geometrija: CNC strojevi mogu proizvesti opruge promjenjivog koraka, konusne opruge, opruge u obliku bačve i 3D žičane oblike koje je fizički nemoguće proizvesti na mehaničkim bregastim strojevima.
• Automatska kompenzacija: CNC kontroleri mogu automatski prilagoditi položaje alata na temelju izmjerenih dimenzija opruge, kompenzirajući varijaciju promjera žice i promjene opruge tijekom vremena bez intervencije operatera.
• Podaci o proizvodnji: CNC strojevi bilježe broj proizvodnje, vremena ciklusa, događaje greške i podatke o kvaliteti koji se mogu analizirati za poboljšanje procesa i sljedivost.
• Zahtjevi za vještinu: CNC strojevi smanjuju ovisnost o visokokvalificiranim ručnim operaterima. Nakon što je program razvijen i provjeren, manje iskusni operateri mogu pokrenuti proizvodnju sa smanjenim rizikom od pogrešaka u postavljanju.
• Integracija: Moderni CNC strojevi za savijanje opruga mogu se integrirati s automatskim izmjenjivačima zavojnica, transporterima dijelova, sustavima vizualne inspekcije i robotskim linijama za pakiranje za potpuno automatizirane proizvodne ćelije.

Uobičajeni nedostaci kod savijanja opruga i kako ih ispraviti

Čak i dobro postavljeni strojevi za savijanje opruga proizvode neispravne dijelove kada se uvjeti procesa mijenjaju. Prepoznavanje uobičajenih nedostataka i njihovih temeljnih uzroka ključno je za održavanje kvalitete:

• Promjer svitka izvan tolerancije: Obično je uzrokovano varijacijom povratnog povrata uslijed promjena u mehaničkim svojstvima žice (različita šarža žice), promjenama temperature ili istrošenosti alata. Ispravite podešavanjem položaja točke namotavanja ili ažuriranjem vrijednosti kompenzacije povratnog povrata u CNC programu.
• Netočna slobodna duljina: Uzrokovano proklizavanjem valjka za uvlačenje (istrošeni valjci, pogrešna sila stezanja ili kontaminirana površina žice) ili netočna duljina uvlačenja programa. Provjerite stanje valjka za dodavanje i ponovno provjerite vrijednosti programa u odnosu na izmjereno dodavanje žice.
• Neujednačen korak: Uzrokovano nestabilnošću alata za uspon, istrošenim ležajevima alata za uspon ili nedosljednim ravnanjem žice. Pregledajte i zamijenite istrošeni alat za uspon. Provjerite pritisak valjka ispravljača.
• Neravnine na odsječenim vrhovima: Uzrokovano tupom oštricom rezača ili netočnim podešavanjem vremena rezača. Zamijenite ili ponovno naoštrite oštricu rezača. Provjerite vrijeme rezača u CNC programu.
• Oštećenje površine žice (ogrebotine, ravne točke): Uzrokovano neispravnom veličinom utora valjka za uvlačenje, prekomjernom silom stezanja ili kontaminiranom žicom (ljuska, zrnatost). Odaberite ispravan utor valjka za promjer žice. Provjerite kvalitetu ulazne žice. Očistite valjke i vodilice.
• Zapetljana ili savijena žica: Uzrokovano pretjeranom zategnutošću, prekoračenjem kalema žice ili neispravnim postavljanjem ravnala. Podesite napetost isplatne kočnice. Provjerite i podesite pritisak valjka ispravljača.

Vodeći proizvođači strojeva za savijanje opruga

Industrija strojeva za savijanje opruga ima relativno mali broj dobro etabliranih proizvođača, većina njih sa sjedištem u Europi i Aziji. Evo nekih od najpriznatijih imena u industriji:

• Wafios (Njemačka): Jedan od najpoznatijih svjetskih proizvođača strojeva za oblikovanje opruga i žice. Njihovi CNC strojevi za namotavanje opruga i strojevi za oblikovanje žice koriste se u industrijama visoke preciznosti diljem svijeta. Modeli poput serije FUL obrađuju žicu od 0,1 mm do 20 mm.
• Itaya Engineering (Japan): Poznat po brzim CNC strojevima za namotavanje opruga s naprednim mogućnostima više osi. Osobito jak na tržištu opruga za elektroniku i precizne instrumente.
• Reell Precision Manufacturing (SAD): Specijalizirana je za opremu za proizvodnju torzijskih opruga i žica, široko korištenu u industriji medicinskih uređaja i elektronici.
• Asahi Seiki (Japan): Jedan od najvećih svjetskih proizvođača strojeva za namotavanje opruga. Snažna prisutnost na tržištu automobilskih opruga s bregastim i CNC strojevima velike brzine.
• NiceFon / Bamatec (Kina/Tajvan): Troškovno konkurentni CNC strojevi za savijanje opruga široko su prihvaćeni od strane proizvođača opruga u Aziji i sve više u drugim regijama. Ponudite dobru vrijednost za standardne vrste opruga.
• Simco Industries (SAD): Poznat po teškim strojevima za namotavanje opruga koji mogu rukovati žicom velikog promjera za industrijsku proizvodnju i proizvodnju ovjesnih opruga.

Cijene stroja uvelike variraju ovisno o mogućnostima. Osnovni CNC stroj za namotavanje opruga za standardne veličine žice može početi od 30 000–80 000 USD , dok vrhunski višeosni CNC stroj za oblikovanje žice vrhunskog europskog proizvođača može premašiti 300 000–500 000 USD kada je potpuno opremljen alatima i automatskim sustavima inspekcije.

Industrijska primjena strojeva za savijanje opruga

Opruge su među najuniverzalnije korištenim mehaničkim komponentama. Strojevi za savijanje opruga izravno su odgovorni za proizvodnju opruga koje se koriste u izvanrednom nizu industrija i proizvoda:

• Automobili: Opruge ventila, zavojne opruge ovjesa, opruge sjedala, povratne opruge za kočnice i kvačila te opruge zasuna vrata. Jedno putničko vozilo može sadržavati preko 200 pojedinačnih izvora .
• Elektronika i aparati: Kontaktne opruge u prekidačima, relejima, konektorima i tipkovnicama. Kontaktne opruge akumulatora. Precizne mikro-opruge u tvrdim diskovima i optičkim snimačima.
• Medicinski uređaji: Opruge sustava za isporuku stentova, povratne opruge kirurških instrumenata, opruge medicinskih implantata, opruge ortopedskih uređaja i opruge uređaja za isporuku lijekova. Oni zahtijevaju izuzetnu čistoću i često koriste žicu od nehrđajućeg čelika ili titana.
• Zrakoplovstvo i obrana: Opruge pokretača, opruge sigurnosnog mehanizma, opruge sjedala za izbacivanje i opruge pričvršćivača za zrakoplove. Oni moraju zadovoljiti stroge standarde sljedivosti materijala i ispitivanja.
• Proizvodi široke potrošnje: Unutarnje opruge za madrace, mehanizmi za namještaj, olovke, upaljači, igračke i sportska oprema. Sama proizvodnja opruga za madrace golemo je tržište, s madracima s unutarnjim oprugama koji sadrže stotine pojedinačnih opruga.
• Industrijski strojevi: Opruge, opruge za izolaciju vibracija, opruge sigurnosnih ventila i opruge kvačila u industrijskoj opremi. Oni često zahtijevaju tešku žicu i veliku nosivost.

Sigurnosna razmatranja za rad stroja za savijanje opruga

Strojevi za savijanje opruga uključuju dijelove koji se brzo okreću i klipno kreću, žicu visoke napetosti i oštre alate za rezanje. Odgovarajuće sigurnosne prakse štite operatere i održavaju pouzdanost stroja:

• Opasnosti od napetosti žice: Žica pod napetošću može puknuti ili opasno zavitlati ako sustav isplate izgubi kontrolu. Uvijek koristite odgovarajuće kontrole napetosti i nosite zaštitu za oči prilikom uvlačenja niti rukovanja žicom.
• Leteće opruge: Formirane opruge mogu biti izbačene velikom brzinom iz zone namotavanja. Strojevi moraju imati odgovarajuće štitnike i otvore za sakupljanje. Nikada ne posežite u područje namotavanja tijekom rada.
• Oštri krajevi žice: Odrezani krajevi žice su izuzetno oštri. Koristite odgovarajuće rukavice kada rukujete žicom i gotovim oprugama. Na dijelovima kojima krajnji korisnici često rukuju potrebno je izvršiti pokrivanje krajeva žice ili skidanje ivica.
• Zaštita stroja: Sve rotirajuće komponente (valjci za uvlačenje, ekscentri, pogonski remeni) moraju biti pravilno zaštićeni prema lokalnim sigurnosnim propisima za strojeve (OSHA 1910.212 u SAD-u; Direktiva o strojevima 2006/42/EC u Europi).
• Zaustavljanje u nuždi: Svi strojevi za savijanje opruga moraju imati jasno dostupan gumb za zaustavljanje u nuždi koji odmah zaustavlja svako kretanje stroja. CNC strojevi trebaju imati krug E-stop s ocjenom sigurnosti koji zadovoljava zahtjeve za zaustavljanje kategorije 0 ili 1 prema EN 60204-1.
• Zaključavanje/oznaka (LOTO): Prije bilo kakve promjene alata, održavanja ili podešavanja unutar stroja, napajanje se mora zaključati i provjeriti bez napona. Ovo je obvezni OSHA zahtjev i temeljna sigurnosna praksa.
