Što je stroj za oblikovanje opruga? Koji je njegov princip rada?

Definicija i svrha stroja za oblikovanje opruga

A stroj za oblikovanje opruga je specijalizirani CNC (Computer Numerical Control) industrijski uređaj dizajniran za savijanje, namotavanje i oblikovanje metalne žice u složene 2D ili 3D geometrije. Za razliku od osnovnih strojeva za namotavanje koji prvenstveno proizvode standardne cilindrične opruge, stroj za oblikovanje opruga koristi više nezavisnih osi — često u rasponu od 3 do 12 ili više — za stvaranje zamršenih oblika žice, torzijskih opruga i kontakata baterije s iznimnom preciznošću.

Primarni cilj ovog stroja je automatizirati proizvodnju komponenti na bazi žice, osiguravajući da je svaka proizvedena jedinica identična unutar tolerancija kao / - 0,01 mm . To ga čini esencijalnim alatom u sektorima proizvodnje velikih količina kao što su automobilska industrija i industrija medicinskih uređaja.

Temeljni princip rada oblikovanja opruge

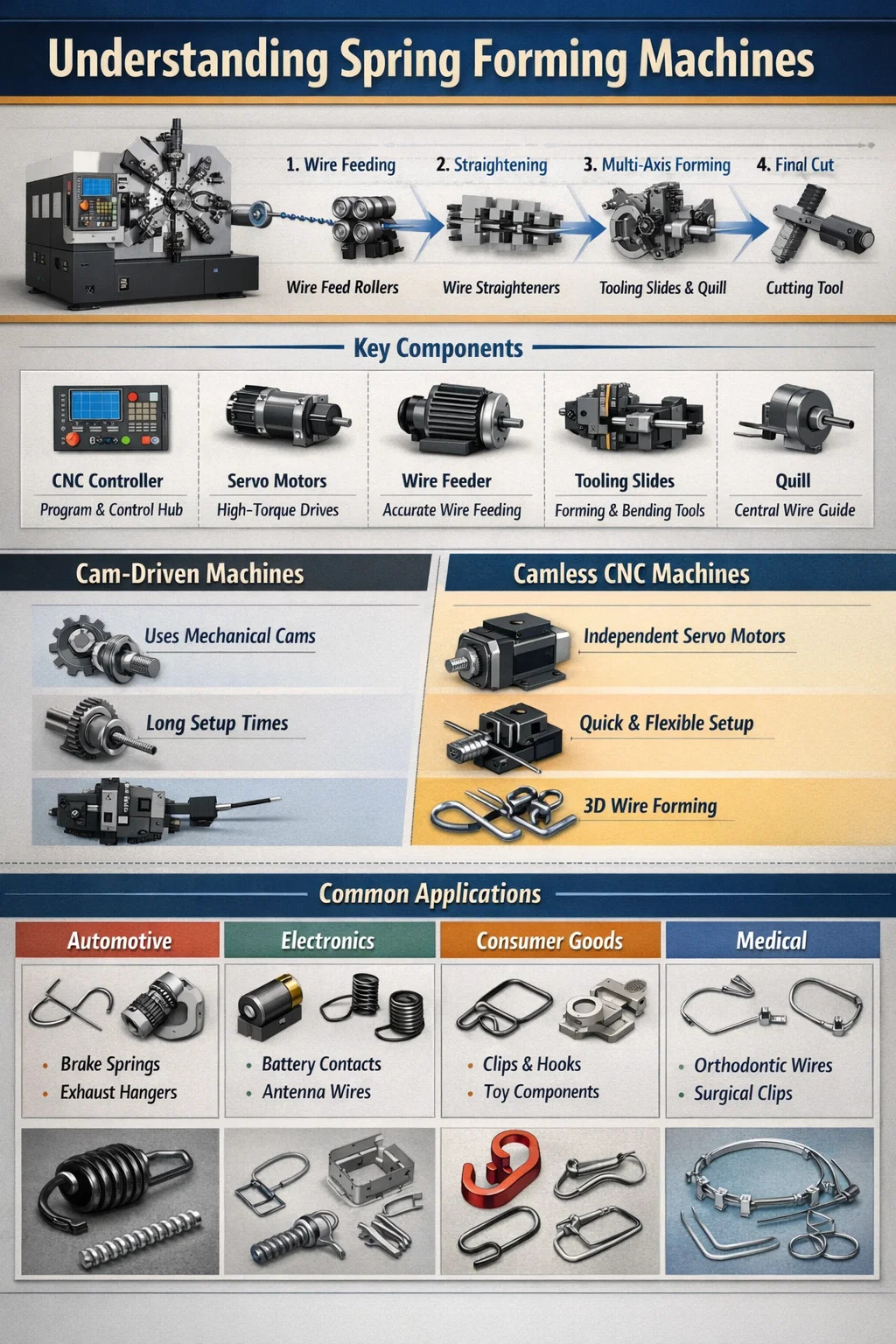

Temeljni princip rada stroja za oblikovanje opruga oslanja se na sinkronizirano kretanje sustava za dovođenje žice i niza klizača alata. Proces slijedi logičan slijed kojim upravlja središnje računalo:

1. Uvlačenje žice: Skup motoriziranih valjaka izvlači metalnu žicu iz uređaja za odmotavanje. CNC sustav kontrolira točnu duljinu žice gurnute u područje oblikovanja.
2. Ravnanje: Prije nego što dođe do alata, žica prolazi kroz niz vodoravnih i okomitih valjaka kako bi se uklonilo bilo kakvo "sjećanje na zavojnicu" ili zakrivljenost, osiguravajući da je žica savršeno ravna.
3. Višeosno oblikovanje: Dok žica izlazi iz središnjeg pera, različiti "klizači" ili držači alata pomiču se prema unutra. Svaki tobogan može biti opremljen različitim alatima (igle za savijanje, namotavanje ili petlje) koji udaraju ili pritišću žicu pod određenim kutovima.
4. Konačni rez: Nakon što se postigne složeni oblik, namjenski alat za rezanje reže žicu kako bi dovršio dio.

Ključne komponente i njihove funkcije

Da bi se postigla velika brzina proizvodnje—ponekad i prekoračenje 100 komada u minuti — nekoliko unutarnjih komponenti mora raditi u savršenom skladu.

Napredne mogućnosti: strojevi bez bregaste osovine u odnosu na strojeve koje pokreće bregasta osovina

Razumijevanje razlika u načinu rada ovih strojeva ključno je za odabir prave opreme za specifične proizvodne potrebe.

Strojevi pokretani bregastim pogonom

Tradicionalni strojevi koriste središnju bregastu osovinu za pogon svih pokreta. Iako pouzdani za jednostavne opruge, zahtijevaju značajno vrijeme ručnog postavljanja (često 2-4 sata) za promjenu mehaničkog brijega kad god se uvede novi dizajn dijela.

CNC strojevi bez ekscentra

Moderno strojevi za oblikovanje opruga bez ekscentra koristite neovisne servo motore za svaki klizni alat. Ovo omogućuje trenutna podešavanja putem softvera. Ključne prednosti uključuju:

• Brže vrijeme postavljanja, često smanjeno za 50% do 70% .
• Sposobnost pomicanja alata u nelinearnim stazama za složene 3D oblike žice.
• Sinkronizacija sa rotacijskim žičanim sustavima, omogućujući da se sama žica rotira za 360 stupnjeva tijekom procesa oblikovanja.

Praktični primjeri i primjene

Stroj za oblikovanje opruga dovoljno je svestran za rukovanje materijalima u rasponu od 0,1 mm do 8,0 mm u promjeru, uključujući nehrđajući čelik, ugljični čelik i legure bakra.

Dijelovi koji se najčešće proizvode:

• Automobili: Opruge kočnica, vješalice za ispušne cijevi i žice okvira sjedala.
• Elektronika: Kontakti za baterije, antenske žice i mikro-prekidači.
• Roba široke potrošnje: Specijalizirane kuke, kopče za kuhinjsko posuđe i složene komponente igračaka.
• Medicinski: Ortodontske žice i komponente preciznih kirurških alata.
