Što je stroj za brušenje opruga? Koji je njegov princip rada?

Definicija i osnovna namjena stroja za brušenje opruga

A stroj za brušenje opruga je specijalizirani industrijski abrazivni alat dizajniran posebno za izravnavanje krajeva spiralnih tlačnih opruga. U svijetu proizvodnje, opruge koje izlaze iz stroja za namotavanje često imaju "otvorene" ili neravne krajeve. Bez brušenja, ove opruge ne mogu stajati savršeno okomito ili ravnomjerno raspodijeliti težinu kada su stisnute. The stroj za brušenje opruga uklanja višak materijala s gornje i donje zavojnice kako bi stvorio ravnu, okomitu površinu.

Uglađujući krajeve, stroj osigurava da opruga postigne maksimalna aksijalnost opterećenja i stabilnost. Ovaj proces je kritičan za aplikacije visokih performansi kao što su opruge ventila za automobile, opruge mlaznica za gorivo i komponente industrijskih strojeva za teške uvjete rada gdje je odstupanje od čak 0,5 stupnjeva u vertikalnosti može dovesti do mehaničkog kvara ili neravnomjernog trošenja.

Princip rada brušenja kraja opruge

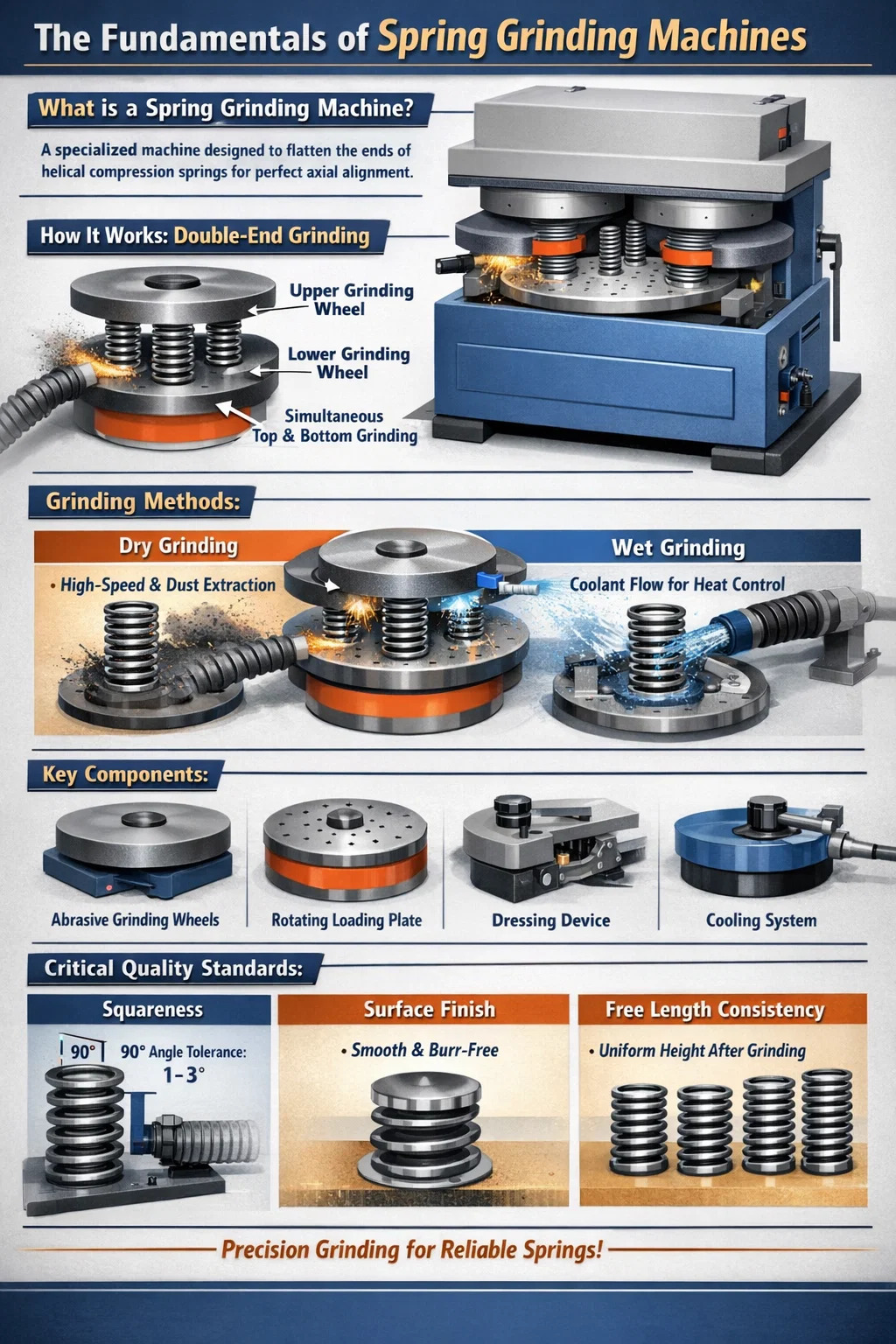

Temeljni princip rada a stroj za brušenje opruga uključuje relativno kretanje između opruge i dva brusna kotača velike brzine. Većina modernih strojeva koristi a dvostruko brušenje pristup, što znači da se gornji i donji dio opruge obrađuju istovremeno.

Mehanizam za hranjenje i utovar

Opruge su učitane u kružni rotirajući uređaj poznat kao ploča za utovar ili pogonski disk. Ova ploča sadrži više rupa ili učvršćenja dizajniranih za sigurno držanje opruga u okomitom položaju. Dok se ploča za punjenje okreće, ona nosi opruge u zonu mljevenja koja se nalazi između gornje i donje brusne ploče.

Uklanjanje abrazivnog materijala

Brusne ploče su postavljene na određenoj udaljenosti jedna od druge, koja odgovara željenoj konačnoj slobodnoj duljini opruge. Kada opruga prođe između rotirajućih kotača, abrazivne površine briju vrh žice na oba kraja. Trenje stvara značajnu toplinu, tako da brzina ploče za utovar i zrnatost kotača moraju biti savršeno kalibrirani kako bi se izbjeglo toplinska oštećenja odnosno "spaljivanje" opružnog čelika.

Sekvencijalno naspram kontinuiranog brušenja

Neki strojevi koriste "prolaznu" metodu gdje se opruge kontinuirano kreću kroz kotače, dok drugi koriste "in-feed" metodu. U sustavu dovoda, kotači se pomiču okomito prema oprugama dok ploča za utovar ostaje u fiksnom položaju, što omogućuje izuzetno preciznu kontrolu nad pritisak mljevenja i brzina uklanjanja materijala.

Ključne tehničke komponente stroja za brušenje opruga

Učinkovitost stroj za brušenje opruga ovisi o nekoliko visoko habajućih komponenti koje moraju podnijeti intenzivna mehanička opterećenja i toplinu.

Vrste metoda mljevenja: suho naspram mokro

Ovisno o materijalu opruge i potrebnoj preciznosti, inženjeri biraju između dvije primarne metode rada za stroj za brušenje opruga .

Suho mljevenje

Suho brušenje je najčešća metoda za standardne opruge od ugljičnog čelika. Oslanja se na veliki volumen sustav za usisavanje prašine za uklanjanje metalnih strugotina i abrazivnih čestica. Iako je učinkovito za proizvodnju velikom brzinom, suho mljevenje može dovesti do prekomjernog nakupljanja topline ako je brzina punjenja preagresivna, što potencijalno može promijeniti temperiranje opruge.

Mokro mljevenje

Mokro mljevenje uključuje kontinuiranu primjenu rashladne tekućine (ulja topljivog u vodi ili sintetičke tekućine) izravno na površinu za mljevenje. Ova metoda se koristi za nehrđajući čelik ili legure osjetljive na toplinu. Rashladno sredstvo sprječava da žica dosegne kritične temperature, osigurava glatkiju završnu obradu i produljuje vijek trajanja brusne ploče.

Operativni standardi i kontrola kvalitete

A stroj za brušenje opruga moraju se pažljivo održavati kako bi se osigurala kvaliteta konačnog proizvoda. Proizvođači se usredotočuju na tri glavne metrike tijekom procesa mljevenja:

• Pravouglanost: Kut između brušenog kraja i osi opruge trebao bi biti što bliži 90 stupnjeva. Standardna industrijska tolerancija obično je unutar 1 do 3 stupnja .
• Površinska obrada: Područje mora biti glatko i bez rubova. Grube površine mogu uzrokovati trenje o sjedište opruge, što dovodi do preranog trošenja.
• Konzistencija slobodne duljine: Nakon brušenja, sve opruge u seriji moraju imati istu visinu. Moderni CNC stroj za brušenje oprugas koristite elektroničke sonde za mjerenje visine opruge tijekom procesa i automatski podesite položaj kotača.

Važnost obrade kotača

S vremenom su brusne ploče a stroj za brušenje opruga postaju "začepljeni" metalnim česticama ili gube savršeno ravan profil. Ovaj fenomen je poznat kao "glaziranje". Kako bi se to riješilo, stroj je opremljen s jedinica za odijevanje . Ova jedinica koristi tvrđi materijal za struganje tankog sloja kotača, izlažući svježa abrazivna zrnca i osiguravajući da lice kotača ostane paralelno s pločom za utovar. Redovita obrada je razlika između visokokvalitetne opruge i one koja je odbijena tijekom pregleda.
