Što je peć za opružno kaljenje? Koji je njegov princip rada?

Što je a Peć za proljetno kaljenje ?

Peć za kaljenje opruga je vrsta industrijske peći za toplinsku obradu posebno dizajnirana za kaljenje čeličnih opruga nakon kaljenja. Njegov primarni zadatak je ponovno zagrijavanje očvrslog opružnog čelika na kontroliranu temperaturu — obično između 150°C i 500°C (300°F do 930°F) — držite ga tamo određeno vrijeme, a zatim ostavite da se kontrolirano ohladi. Ovaj proces smanjuje unutarnje naprezanje uvedeno tijekom kaljenja i otvrdnjavanja, prilagođava tvrdoću na određeni raspon i vraća stupanj žilavosti i elastičnosti koji inače ne bi postojali u potpuno očvrsloj opruzi.

Bez kaljenja, kaljena opruga je krta i sklona naglom lomu pod opterećenjem. Peć za kaljenje opruga je ono što pretvara tvrdu, ali krhku komponentu u izdržljiv, nosiv dio otpilian na zamor koji može pouzdano raditi tijekom milijuna ciklusa kompresije ili istezanja.

U proizvodnim okruženjima, peći za kaljenje opruga nalaze se u sektorima automobilske industrije, zrakoplovne industrije, proizvodnje preciznih instrumenata i teških strojeva. Dolaze u nekoliko konfiguracija — kontinuirane peći s mrežastom trakom, peći s valjkastim ložištima, peći s šaržnim kutijama i jamske peći — od kojih svaka odgovara različitim geometrijama opruga, količinama proizvodnje i specifikacijama legura.

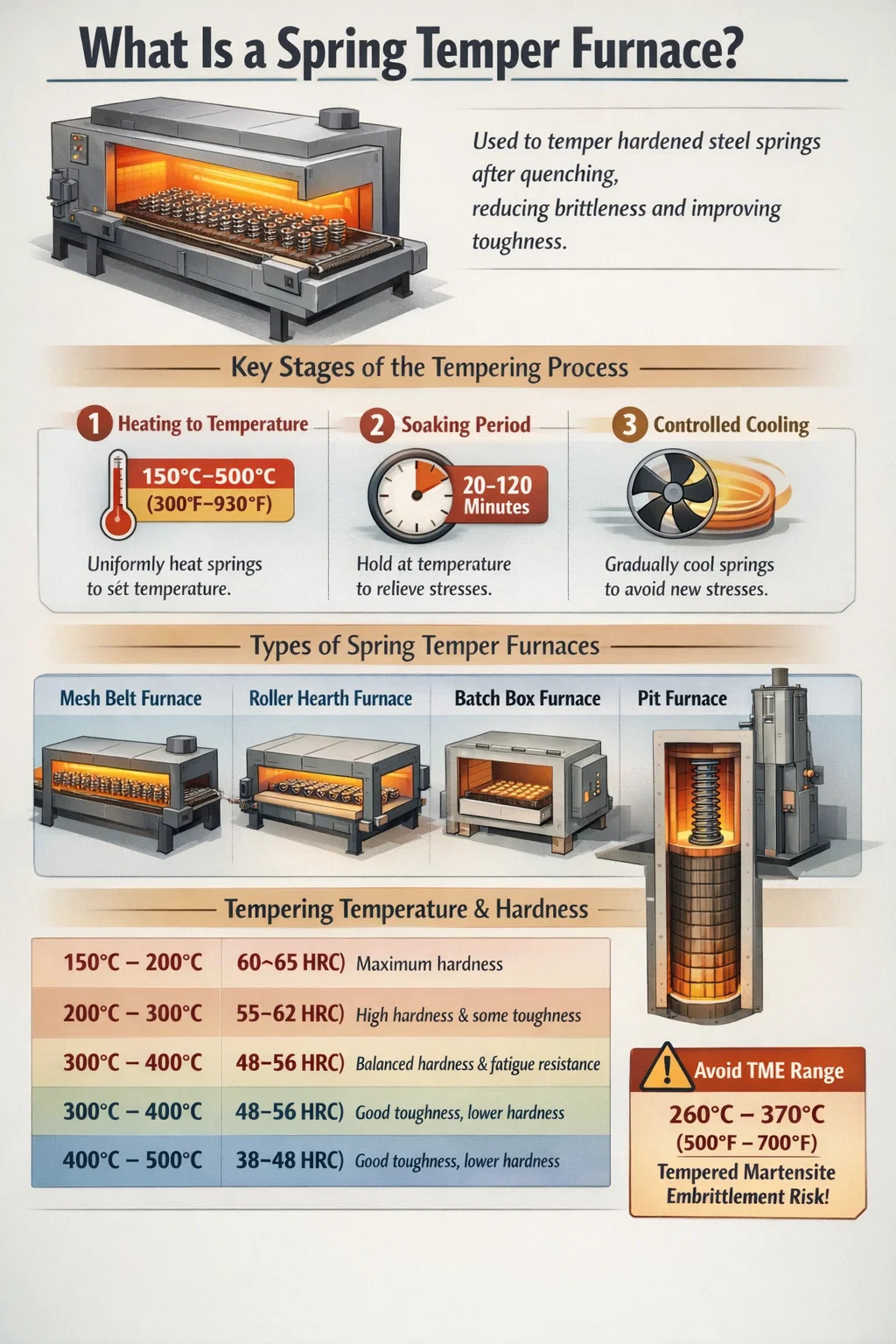

Princip rada opružne peći za kaljenje

Načelo rada peći za kaljenje na oprugu temelji se na preciznom toplinskom ciklusu. Nakon što se čelične opruge očvrsnu — obično austenitizacijom na temperaturama iznad 800°C (1470°F) a zatim brzo kaljenje u ulju, vodi ili polimeru - formirana martenzitna mikrostruktura je izuzetno tvrda, ali pod velikim opterećenjem i krta. Kaljenje u peći za kaljenje na oprugu rješava to pokrećući slijed metalurških reakcija čvrstog stanja.

Faza 1: Zagrijavanje do temperature kaljenja

Peć ravnomjerno zagrijava opružni teret do ciljane temperature kaljenja. Uniformnost je kritična — ravnomjerna temperaturna razlika ±10°C preko opterećenja može proizvesti nedosljedne vrijednosti tvrdoće. Visokokvalitetne peći za kaljenje oprugama koriste višestruke neovisno kontrolirane zone grijanja, ventilatore s prisilnom konvekcijom i grijaće elemente visoke gustoće ili cijevi za zračenje kako bi se postigla ujednačenost temperature unutar ±5°C u radnoj komori.

Faza 2: Namakanje — držanje na temperaturi

Nakon što se postigne ciljana temperatura u cijelom poprečnom presjeku opruge, peć održava tu temperaturu tijekom razdoblja namakanja. Namakanje omogućuje atomima ugljika zarobljenim u martenzitnoj rešetki da počnu difuzirati i stvarati precipitate karbida. Ta precipitacija karbida je ono što ublažava naprezanje rešetke, smanjuje lomljivost i vraća duktilnost. Vremena namakanja variraju ovisno o debljini presjeka i veličini opruge - možda će trebati samo male opruge od žice 20 do 30 minuta , dok mogu biti potrebne teške zavojne opruge ili torzijske poluge 60 do 120 minuta ili više.

Faza 3: Kontrolirano hlađenje

Nakon namakanja, opruge se hlade — bilo hlađenjem zrakom unutar peći, predvorjem za hlađenje u kontroliranoj atmosferi ili uklanjanjem u okolni zrak. Brzina hlađenja nakon kaljenja općenito je manje kritična nego tijekom kaljenja, ali je ipak potrebno kontrolirati. Brzo hlađenje od temperature kaljenja može ponovno uvesti površinska naprezanja, tako da većina peći za kaljenje opruga omogućuje postupno hlađenje, posebno za veće poprečne presjeke opruga.

Kontrola atmosfere tijekom kaljenja

Mnoge peći za kaljenje oprugom rade u kontroliranoj atmosferi - obično dušika, endotermnog plina ili mješavine dušika i metanola - kako bi se spriječila površinska oksidacija i dekarburizacija tijekom ciklusa kaljenja. Površinska oksidacija može smanjiti izdržljivost i otpornost na koroziju, dva svojstva koja su najvažnija u opružnim primjenama. Peći sa zaštitnom atmosferom povećavaju složenost i trošak, ali su standardna oprema u proizvodnji preciznih opruga za opruge ventila za automobile, opruge za stajne trapove zrakoplova i opruge za kirurške instrumente.

Temperatura kaljenja i njezin učinak na svojstva opruge

Temperatura kaljenja odabrana u peći za kaljenje opruga izravno određuje konačna mehanička svojstva gotove opruge. Ovo nije mala prilagodba - razlika od 50°C u temperaturi kaljenja može promijeniti tvrdoću za 3 do 6 HRC bodova i dramatično promijeniti vlačnu čvrstoću i vrijednosti istezanja.

Jedna kritična zona koju treba izbjegavati je raspon krtosti od kaljenog martenzita (TME). , obično između 260°C i 370°C (500°F do 700°F) . Kaljenje unutar ovog raspona zapravo može smanjiti žilavost umjesto da je poboljša, što je pojava uzrokovana taloženjem karbida na prethodnim granicama zrna austenita. Odgovorni operateri peći za kaljenje na opruzi dizajniraju svoje cikluse kaljenja tako da ili ostanu ispod ili premaše ovaj raspon, umjesto da se zadržavaju u njemu. Ovo je jedan od razloga zašto specifikacije opruga ventila za automobile često navode kaljenje na ili iznad 380°C do 420°C.

Vrste peći za kaljenje na oprugu i njihove konfiguracije

Industrija opruga koristi nekoliko različitih konfiguracija peći za proces kaljenja opruga. Svaki ima tehničke prednosti koje ga čine prikladnijim za određene vrste opruga, količine proizvodnje ili sustave legura.

Peć za kontinuirano kaljenje s mrežastom trakom

Peć s mrežastom trakom najčešća je konfiguracija u proizvodnji opruga velike količine. Opruge se postavljaju na mrežastu traku od nehrđajućeg čelika koja ih kontinuirano nosi kroz zone grijanja, namakanja i hlađenja. Stope proizvodnje mogu doseći 500 do 2.000 kg/sat ovisno o duljini i širini peći. Brzine trake i temperature zone neovisno se podešavaju, što omogućuje preciznu kontrolu vremena namakanja i profila temperature. Peći s mrežastom trakom idealne su za male do srednje spiralne opruge, opruge u obliku žice i ravne opruge. Glavno ograničenje je da prevelike ili teške opruge mogu s vremenom deformirati remen.

Peć za kaljenje s valjkom

Peći s valjkastim ložištem koriste vodom hlađene valjke ili valjke od legure za prenošenje opruga kroz peć na pladnjevima ili učvršćenjima. Podnose teža opterećenja od sustava mrežastih pojaseva, prilagođavaju veće opružne sklopove i omogućuju precizniju kontrolu atmosfere. Ove su peći uobičajene za kaljenje zavojnica automobilskog ovjesa, stabilizatorskih šipki i torzijskih opruga. Radne temperature kreću se od sobne do 700°C (1290°F) u većini dizajna s valjkastim ložištima, s vrlo čvrstom ujednačenošću temperature — obično ±4°C — koja se može postići u modernim sustavima.

Batch Box peć za kaljenje

Šaržne peći se pune s fiksnim nabojem opruga, dovode se na temperaturu, natapaju i zatim istovaruju. Oni nude maksimalnu fleksibilnost — ista peć može obraditi veliki izbor veličina opruga i specifikacija u različitim smjenama. To ih čini popularnima u trgovinama za zapošljavanje i proizvodnim okruženjima srednje količine. Kompromis je manja propusnost i potreba za dovoljno dugim razdobljem toplinskog namakanja da se osigura ravnomjerna temperatura kroz cijelu šaržu. Dobro dizajnirana šaržna peć koja se koristi za opružno kaljenje obično će se pojaviti ventilatori s prisilnom recirkulacijom kako bi se osigurala ujednačenost temperature unutar ±5°C čak i kada je napunjen gustim nabojem.

Jamska peć za duge opruge i torzijske poluge

Za duge opruge, torzijske poluge ili snopove lisnatih opruga koje nije lako položiti ravno, peći s okomitom jamom pružaju praktično rješenje. Opruga ili sklop opruge vise okomito u komori peći. To sprječava izobličenje od gravitacije, što je stvarna briga kod kaljenja dugih šipki ili paketa višelisnih opruga. Jamske peći za kaljenje oprugama obično rade na plin i mogu doseći dubine od 2 do 6 metara , s vrlo dugim komponentama na kompaktnoj površini.

Peć za kaljenje u slanoj kupki

Peći za kaljenje u slanoj kupki koriste rastaljene nitratne ili kloridne soli kao medij za zagrijavanje. Izvori su uronjeni u tekuću solnu kupelj koja pruža izuzetno brz i ravnomjeran prijenos topline — daleko brže od konvekcije zraka. To rezultira vrlo kratkim vremenima ciklusa i izvrsnom postojanošću temperature. Peći za slanu kupku posebno su cijenjene za kaljenje preciznih opruga gdje su potrebne niske tolerancije tvrdoće (±1 HRC). Glavni operativni izazovi su upravljanje kontaminacijom soli, ekstrakcija dima i potencijal opasnosti rastaljenih soli pri radnim temperaturama od 160°C do 550°C.

Ključne komponente unutar opružne peći za kaljenje

Razumijevanje onoga što se nalazi unutar peći za opružno kaljenje objašnjava zašto neke peći daju bolje rezultate od drugih. Svaka komponenta pridonosi ujednačenosti temperature, cjelovitosti atmosfere i ponovljivosti koji određuju konačnu kvalitetu opruge.

• Grijaći elementi: Otporni grijaći elementi (silicijev karbid, molibden disilicid ili elementi od metalnih legura) ili radijacijske cijevi (u atmosferskim pećima) osiguravaju ulaz topline. Raspored i gustoća elemenata izravno utječu na ujednačenost temperature u radnoj komori.
• Ventilatori s prisilnom konvekcijom: Recirkulacijski ventilatori — često pokretani motorima nazivne snage od 0,75 kW do 7,5 kW — neprestano guraju zagrijani zrak ili atmosferski plin preko opterećenja opruge. Ovo je najvažniji čimbenik za ujednačenost temperature u šaržnim i kontinuiranim pećima koje rade ispod 700°C.
• Regulatori temperature i termoparovi: Višestruki termoparovi tipa K ili tipa N raspoređeni po zonama peći unose podatke u PID kontrolere ili programibilne logičke kontrolere (PLC). Moderne peći za kaljenje opruge kontinuirano bilježe podatke o temperaturi i mogu automatski izvršavati programe s više rampa i više namakanja.
• Izolacija: Izolacija od keramičkih vlakana ili gusta obloga od vatrostalne opeke smanjuje gubitak topline i skraćuje vrijeme zagrijavanja. Visokokvalitetne peći postižu razine toplinske učinkovitosti gdje je potrošnja energije po kilogramu kaljene opruge niska kao 0,15 do 0,25 kWh/kg .
• Ulazni i ispušni sustavi atmosferskih plinova: U dizajnu s kontroliranom atmosferom, plinski razvodnici, mjerači protoka i cijevi za izgaranje upravljaju opskrbom zaštitnim plinom i sigurno spaljuju sve ispušne plinove na izlazima iz peći.
• Sustav transportera: U kontinuiranim pećima, mrežasta traka ili sustav valjaka moraju izdržati ponovljene toplinske cikluse bez savijanja. Visokolegirani čelici kao što je nehrđajući čelik 314 ili Inconel čest su izbor za remene koji rade na trajnim temperaturama iznad 400°C.

Legure čelika za opruge i kako reagiraju na kaljenje

Proces kaljenja opruga nije univerzalan za sve. Različite legure opružnog čelika različito reagiraju na toplinsku obradu, a peć za kaljenje opruga mora biti postavljena s točnim profilom temperature za određenu leguru koja se obrađuje.

Opružni čelik s visokim udjelom ugljika (npr. 1065, 1075, 1080, 1095)

Čelici s visokim udjelom ugljika najčešći su materijali za opruge i primarni su ciljevi za peći za kaljenje opruga. Njihov sadržaj ugljika od 0,60% do 1,00% daje im mogućnost postizanja vrlo visoke tvrdoće nakon kaljenja. Ovi se tipovi obično temperiraju između 200°C i 400°C. Na 300°C, opružni čelik 1080 obično postiže vlačnu čvrstoću od oko 1800 do 2000 MPa s tvrdoćom u rasponu od 52 do 57 HRC.

Krom-silikonski čelik (npr. 9254, 9260)

Silicij-krom legure nude vrhunsku otpornost na opuštanje pod opterećenjem — kritično svojstvo za opruge ventila i opruge ovjesa. Ove se vrste obično kale na višim temperaturama, često 420°C do 480°C , kako bi se u potpunosti aktivirali mehanizmi jačanja koje osiguravaju silicij i krom. Na ovim temperaturama, peć za kaljenje oprugama mora održavati vrlo čvrstu jednolikost jer je krivulja odziva kaljenja strma - mala odstupanja temperature proizvode primjetno rasipanje tvrdoće.

Krom-vanadij čelik (npr. 6150)

6150 je popularna legura za automobilske i industrijske spiralne i ravne opruge. Dodaci vanadija pročišćavaju strukturu zrna i povećavaju sposobnost kaljenja. Temperature kaljenja od 400°C do 500°C su tipične, što rezultira vlačnom čvrstoćom u rasponu od 1600 do 1900 MPa ovisno o veličini presjeka i specifičnoj temperaturi kaljenja.

Nehrđajući opružni čelik (npr. 17-7 PH, 301, 302)

Opružni čelici od nehrđajućeg čelika zahtijevaju posebnu pažnju. Stupnjevi taložnog stvrdnjavanja kao što je 17-7 PH ojačani su tretmanima starenja na određenim temperaturama — obično 480°C (uvjet CH900) or 510°C (uvjet RH950) — radije nego konvencionalnim ciklusom kaljenja i temperiranja. Peći za kaljenje opruga koje se koriste za opruge od nehrđajućeg čelika moraju osigurati vrlo preciznu kontrolu atmosfere kako bi se spriječilo osiromašenje kroma na površini, što bi ugrozilo otpornost na koroziju.

Kontrola kvalitete u procesu opružnog kaljenja

Peć za opružno kaljenje dobra je onoliko koliko je dobar sustav kontrole kvalitete koji je okružuje. Proizvođači opruga koji rade prema standardima kvalitete automobila ili zrakoplovstva održavaju rigorozne kontrole procesa oko svojih operacija kaljenja.

Istraživanja temperaturne ujednačenosti (TUS)

Većina zrakoplovnih i automobilskih specifikacija zahtijeva periodična ispitivanja ujednačenosti temperature peći za kaljenje opruga, koja se obično izvode kvartalno. U TUS-u, kalibrirani termoparovi postavljeni su na više pozicija u radnoj zoni, a peć radi na standardnoj radnoj zadanoj točki. Maksimalno dopušteno odstupanje u svim mjernim točkama mora biti unutar određenog opsega - uobičajeno ±5°C za peći klase 2 prema AMS 2750 (Nadcap pirometrijski standard). Peći koje ne zadovoljavaju TUS zahtjeve moraju se ponovno kalibrirati ili popraviti prije povratka u rad.

Testovi točnosti sustava (SAT)

Uz TUS, instrumenti za kontrolu temperature peći provjeravaju se prema kalibriranim referentnim termoparovima putem ispitivanja točnosti sustava koji se izvode mjesečno ili u određenim intervalima. Time se osigurava da očitanje temperature koje prikazuje regulator peći zapravo odgovara stvarnoj temperaturi u radnoj zoni.

Ispitivanje tvrdoće kaljenih opruga

Nakon svakog postupka kaljenja, uzorci opruga se testiraju na tvrdoću — obično korištenjem Rockwell C ljestvice — kako bi se potvrdilo da je serija postigla navedeni raspon tvrdoće. Specifikacije opruge ventila za automobile, na primjer, obično zahtijevaju tvrdoću od 47 do 52 HRC , a cijela serija može biti odbijena ako uzorci padnu izvan ovog okvira.

Ispitivanje opterećenja i ispitivanje zamora

Za kritične primjene, opruge uzorkovane iz kaljenih serija podvrgavaju se ispitivanju otklona pod opterećenjem kako bi se potvrdila brzina opruge i slobodne duljine, te ispitivanju zamora kako bi se potvrdilo da je ciklus kaljenja proizveo odgovarajući vijek trajanja. Automobilske opruge ventila koje se koriste u motorima visokih performansi rutinski se testiraju na 10 milijuna ciklusa ili više bez kvara pri određenim razinama naprezanja.

Uobičajeni problemi kod proljetnog kaljenja i kako ih riješiti

Čak i kod dobro održavanih peći za kaljenje opruge mogu se pojaviti problemi koji utječu na kvalitetu proizvoda. Identificiranje ovih problema i njihovih temeljnih uzroka ključno je za dosljednu proizvodnju.

• Raspršenost tvrdoće po šarži: Uzrokuje loša ujednačenost temperature u peći. Rješenje uključuje provjeru i čišćenje recirkulacijskih ventilatora, provjeru kalibracije termoelementa, provjeru funkcije grijaćeg elementa i izvođenje TUS-a za prepoznavanje hladnih ili vrućih zona.
• Opruge mekše od navedenih: Označava da je temperatura kaljenja bila previsoka ili vrijeme namakanja predugo. Može također biti rezultat kalibracijskog pomaka u termoelementu peći koji je uzrokovao da stvarna temperatura bude iznad zadane vrijednosti. Provjera kalibracije i TUS su prvi korektivni koraci.
• Opruge jače od specificiranog: Ukazuje na nižu temperaturu kaljenja od predviđene ili prekratko vrijeme namakanja. Termopar postavljen preblizu grijaćem elementu, a ne u zoni opterećenja, može dati lažno visoka očitanja i rezultirati nedostatkom temperature.
• Površinska oksidacija ili promjena boje: U pećima s kontroliranom atmosferom, oksidacija ukazuje na propuštanje atmosfere ili neadekvatno pročišćavanje prije ciklusa grijanja. U pećima na otvorenom, veliki kamenac na opružnim površinama može ukazivati ​​na previsoku temperaturu ili vrijeme namakanja. Površinska oksidacija može smanjiti vijek trajanja od zamora djelujući kao mjesto koncentracije naprezanja.
• Opružna distorzija: Teške opruge mogu popustiti ili se iskriviti ako su nepropisno poduprte na remenu ili ladici, posebno pri višim temperaturama kaljenja. Korištenje prilagođenih učvršćenja ili visećih konfiguracija (kao u jamskim pećima) eliminira izobličenje izazvano gravitacijom.
• Preuranjeni kvarovi uslijed proljetnog zamora u radu: Ako opruge popuštaju zbog zamora ranije nego što se očekivalo, osnovni uzrok je često nedovoljno kaljenje — ostavljajući zaostala vlačna naprezanja od kaljenja — ili kaljenje unutar raspona krtosti (260°C do 370°C). Revizija procesa prema stvarno snimljenim podacima peći početna je točka dijagnostike.

Energetska učinkovitost i suvremeni napredak u dizajnu peći za kaljenje na oprugu

Moderne peći za kaljenje na oprugu znatno su energetski učinkovitije od opreme od prije čak 20 godina. Napredak u izolacijskim materijalima, tehnologiji grijaćih elemenata i sustavima izgaranja značajno je smanjio specifičnu potrošnju energije.

Izolacija od keramičkih vlakana

Moduli obloge od keramičkih vlakana smanjuju skladištenje topline i gubitak topline u stijenkama peći u usporedbi s gustom vatrostalnom opekom. U retrofitu s izolacije od opeke na izolaciju od keramičkih vlakana, ušteda energije od 20% do 40% obično se navode, zajedno s bržim vremenom zagrijavanja koje povećava dostupnost i propusnost peći.

Pogoni promjenjive frekvencije na ventilatorima i transporterima

Ugradnja pogona varijabilne frekvencije (VFD) na recirkulacijske motore ventilatora i pogone transportera omogućuje precizno usklađivanje brzine ventilatora i brzine remena s brzinom proizvodnje i opterećenjem opruge, smanjujući nepotrebnu potrošnju energije tijekom razdoblja mirovanja ili djelomičnog opterećenja.

Oporaba otpadne topline

U plinskim pećima za kaljenje opruge, rekuperatori ili regenerativni sustavi plamenika vraćaju toplinu iz ispušnih plinova i koriste je za predgrijavanje zraka za izgaranje. Sustavi rekuperatora mogu podići temperaturu zraka za izgaranje na 400°C do 600°C , smanjujući potrošnju goriva za 25% do 35% u usporedbi sa izgaranjem hladnim zrakom.

Integracija industrije 4.0

Moderne peći za kaljenje opruge sve više uključuju bilježenje podataka, SCADA integraciju, pa čak i prediktivno održavanje temeljeno na strojnom učenju. Kontinuirano praćenje otpora elementa, struje motora ventilatora, pomaka kalibracije termoelementa i sastava atmosfere omogućuje timovima za održavanje planiranje intervencija prije nego što se pojave kvarovi, smanjujući neplanirane zastoje koji mogu poremetiti proizvodne rasporede i izložiti djelomično temperirane serije opruga rizicima kvalitete.

Usporedba proljetnog kaljenja s otklanjanjem stresa i žarenjem

Proljetno kaljenje ponekad se brka s otklanjanjem naprezanja i žarenjem. Ovo su povezani, ali različiti procesi toplinske obrade, a razlike su značajne u proizvodnji opruga.

Hladno namotane opruge izrađene od prethodno očvrsnute žice (kao što je glazbena žica ili tvrdo vučena žica) obično se podvrgavaju smanjenju naprezanja, a ne potpunom kaljenju, jer je žica već bila kaljena u mlinu za žicu. Tretman za ublažavanje stresa na 120°C do 230°C 20 do 30 minuta uklanja naprezanja namotaja i stabilizira geometriju opruge bez značajnog mijenjanja tvrdoće. Vruće namotane opruge, nasuprot tome, namotane su iznad kritične temperature transformacije i zahtijevaju potpuno kaljenje i kaljenje u peći za kaljenje opruga nakon oblikovanja.

Odabir prave peći za kaljenje opruga za vašu primjenu

Odabir peći za kaljenje opruge uključuje balansiranje nekoliko radnih zahtjeva. Pogrešan izbor rezultira ili lošom kvalitetom opruge ili skupim ulaganjem u višak kapaciteta.

• Opseg proizvodnje: Radovi velikog volumena (iznad 500 kg/sat) imaju koristi od peći s kontinuiranim remenim ili valjkastim ložištem. Radnjama s malim do srednjim volumenom i čestim promjenama legura i specifikacija bolje služe šaržne peći.
• Veličina opruge i težina: Male žičane opruge i ravne opruge odgovaraju pećima s mrežastom trakom. Teške zavojne opruge, torzione šipke i velike ovjesne opruge zahtijevaju konfiguraciju valjkastog ložišta ili jamske peći.
• Potreban temperaturni raspon: Većina opružnih kaljenja pada između 150°C i 500°C, što je unutar sposobnosti gotovo svih industrijskih peći za kaljenje. Međutim, ako se također obrađuju nehrđajuće legure koje se stvrdnjavaju taloženjem ili opruge od alatnog čelika, može biti potrebna peć koja može doseći 600°C ili više.
• Zahtjevi za atmosferu: Ako su kvaliteta površine i sprječavanje odugljičenja kritični - kao u zrakoplovnim ili medicinskim primjenama s oprugama - uložite u peć za kaljenje opruga u kontroliranoj atmosferi iako je početni trošak veći.
• Usklađenost sa standardima kvalitete: Dobavljači kupaca u zrakoplovstvu ili obrani trebat će peć usklađenu s AMS 2750 pirometrijski zahtjevi. To utječe na vrstu termoelementa, intervale kalibracije, točnost regulatora i TUS frekvenciju.
• Izvor energije: Električne peći nude čišći rad, lakšu kontrolu atmosfere i manju složenost održavanja. Plinske peći nude niže operativne troškove energije u regijama gdje je prirodni plin jeftin, ali zahtijevaju više infrastrukture za održavanje plamenika i upravljanje ispušnim plinovima.
