Što je kaljena peć? Koji je njegov princip rada?

Što je peć za kaljenje?

A kaljena peć je vrsta industrijske peći za toplinsku obradu posebno dizajnirana za izvođenje procesa kaljenja na metalima — najčešće kaljenom čeliku. Njegova temeljna funkcija je ponovno zagrijavanje prethodno kaljene ili očvrsnute metalne komponente na temperaturu ispod donje kritične točke, držanje na toj temperaturi tijekom kontroliranog razdoblja i zatim dopuštanje da se ohladi na regulirani način. Ovaj proces smanjuje unutarnje naprezanje, smanjuje lomljivost i poboljšava žilavost bez značajnog žrtvovanja tvrdoće.

Jednostavnije rečeno: nakon što se čelik očvrsne, postaje izuzetno tvrd, ali i opasno krt. Kaljena peć je alat koji ispravlja ovu neravnotežu. Pretvara krti dio opterećen naprezanjem u komponentu s pažljivo kalibriranom kombinacijom tvrdoće i rastezljivosti — prikladnom za mehanička opterećenja u stvarnom svijetu.

Peći za kaljenje naširoko se koriste u automobilskoj, zrakoplovnoj, industriji alata, ležajeva i opruga. Obrađuju sve, od alata za rezanje i zupčanika do strukturnih komponenti i kirurških instrumenata. Raspon radne temperature tipične peći za kaljenje je 150°C do 700°C (302°F do 1292°F) , ovisno o materijalu i ciljnim mehaničkim svojstvima.

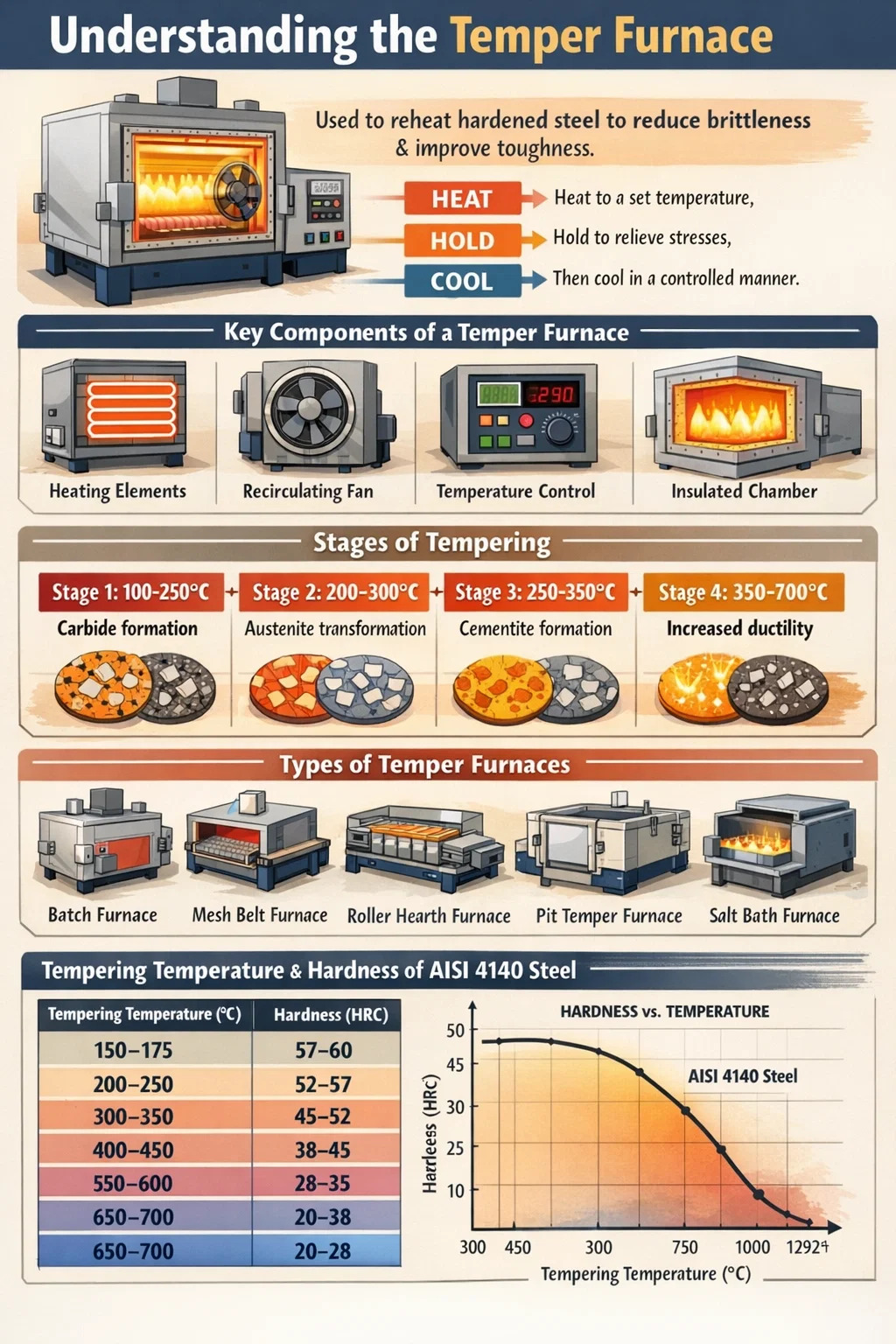

Princip rada kaljene peći

Princip rada kaljene peći temelji se na kontroliranoj toplinskoj metalurgiji. Kada se čelik kali nakon austenitizacije, pretvara se u martenzit — prezasićenu tetragonalnu kristalnu strukturu usredotočenu na tijelo koja je iznimno tvrda, ali vrlo opterećena i krta. Kaljenje, koje se provodi unutar peći za kaljenje, pokreće niz faznih transformacija kontroliranih difuzijom unutar martenzita koje progresivno smanjuju stres i vraćaju duktilnost.

Proces slijedi jasan slijed fizičkih i metalurških događaja:

1. Grijanje: Izradak se stavlja u peć za kaljenje i ravnomjerno zagrijava do ciljane temperature kaljenja. Uniformnost je kritična — temperaturni gradijenti po cijelom dijelu rezultirat će neujednačenim mehaničkim svojstvima.
2. Natapanje (vrijeme zadržavanja): Dio se drži na ciljanoj temperaturi unaprijed određeno vrijeme, obično u rasponu od 1 do 4 sata ovisno o debljini presjeka i sastavu legure. Tijekom ove faze, atomi ugljika difundiraju iz iskrivljene martenzitne rešetke, karbidi se počinju taložiti, a zaostala naprezanja popuštaju.
3. Hlađenje: Komponenta se hladi - bilo u mirnom zraku, prisilnom zraku ili ulju - kontroliranom brzinom. Metoda hlađenja utječe na konačno stanje naprezanja dijela.

Metalurške promjene tijekom kaljenja mogu se podijeliti u četiri različite faze na temelju temperature:

• Faza 1 (100–250°C): Epsilon karbidi se talože iz martenzitne matrice. Sadržaj ugljika u martenzitu lagano opada.
• Faza 2 (200–300°C): Zaostali austenit se raspada u smjese bainita ili ferit-karbida.
• Faza 3 (250–350°C): Epsilon karbidi se pretvaraju u cementit (Fe₃C). Martenzit postaje ferit.
• Faza 4 (350–700°C): Čestice cementita se sferoidiziraju i grube. Dolazi do značajnog oporavka duktilnosti i žilavosti, uz mjerljivo smanjenje tvrdoće.

Peć za kaljenje mora održavati strogu kontrolu temperature tijekom svih ovih faza. Moderni sustavi postižu unutarnju ujednačenost ±3°C do ±5°C preko radne zone, što je bitno za dosljednu izvedbu dijela.

Ključne komponente peći za kaljenje

Razumijevanje dizajna kaljene peći pomaže objasniti zašto postiže dosljedne, ponovljive metalurške rezultate. Glavne komponente rade zajedno kako bi pružile jednoliku toplinu, kontroliranu atmosferu i pouzdano mjerenje temperature.

Sustav grijanja

Peći za kaljenje koriste ili električne otporne grijaće elemente ili plamenike na plin. Električni sustavi - često koristeći nikrom, Kanthal ili elemente od silicij karbida - nude čišći rad i precizniju kontrolu. Plinski sustavi nude niže operativne troškove za proizvodnju velikih količina. Sustav grijanja dimenzioniran je tako da zadovolji toplinsko opterećenje punjenja (obično izraženo u kW ili BTU/h).

Izolirana komora

Komora peći je obložena vatrostalnom opekom ili izolacijom od keramičkih vlakana. Moduli od keramičkih vlakana sve se više preferiraju jer imaju manja toplinska masa , što znači brže vrijeme zagrijavanja i manju potrošnju energije. Dobro izolirana komora smanjuje gubitak topline i stabilizira raspodjelu temperature.

Sustav recirkulacijskog ventilatora

Prisilna recirkulacija vrućeg zraka jedna je od najvažnijih značajki moderne peći za kaljenje. Ventilatori velike brzine cirkuliraju zagrijani zrak preko obratka, eliminirajući temperaturnu stratifikaciju. Bez recirkulacije, vrh napunjene peći može biti 30-50°C topliji od dna. Sustav recirkulacijskog ventilatora dovodi temperaturnu ujednačenost unutar ±5°C ili bolje za cijelo opterećenje.

Sustav kontrole temperature

Termoparovi (obično tipa K ili tipa N) nadziru temperaturu na više točaka u peći. PID (Proportional-Integral-Derivative) regulator ili programabilni logički kontroler (PLC) upravlja grijaćim elementima na temelju povratne sprege termoelementa. Vrhunski sustavi uključuju zapisivače podataka koji bilježe svaki ciklus radi sljedivosti — što je zahtjev u stiardima toplinske obrade zrakoplova (AMS 2750) i automobila.

Sustav kontrole atmosfere

Ovisno o zahtjevima primjene, kaljena peć može raditi u zraku, dušiku ili zaštitnoj endotermnoj atmosferi. Kontrola atmosfere sprječava površinsku oksidaciju i odugljičenje tijekom kaljenja, osobito važno za precizne čelične komponente alata i prstenove ležaja.

Sustav učitavanja

Dijelovi se mogu puniti ručno na pladnjeve ili automatski putem transportera, valjkastih ložišta ili sustava guranja. Peći za grupno kaljenje obrađuju pojedinačna opterećenja, dok peći za kontinuirano kaljenje — kao što su peći za kaljenje s valjkom ili mrežastim remenom — obrađuju dijelove u postojanom toku, prikladne za operacije velikog volumena poput proizvodnje spojnica, opruga ili ležajeva.

Vrste peći za kaljenje

Peći za kaljenje dolaze u nekoliko konfiguracija, od kojih svaka odgovara različitim količinama proizvodnje, geometrijama dijelova i zahtjevima procesa. Odabir pravog tipa izravno utječe na energetsku učinkovitost, propusnost i ujednačenost temperature.

Među njima, mesh belt temper furnace je najrasprostranjeniji u okruženjima masovne proizvodnje. Jedna linija peći s mrežastom trakom može obraditi stotine kilograma dijelova na sat, što je čini okosnicom operacija toplinske obrade ležajeva i spojnih elemenata diljem svijeta.

Temperatura kaljenja i njezin utjecaj na mehanička svojstva

Pojedinačna najutjecajnija varijabla u procesu kaljenja je temperatura. Unutar peći za kaljenje, odabrana temperatura izravno određuje odnos između tvrdoće i žilavosti. Kako temperatura kaljenja raste, tvrdoća se smanjuje, a žilavost raste - ali odnos nije linearan i uvelike ovisi o sastavu legure.

Za uobičajeni srednje ugljični čelik kao što je AISI 4140, evo kako temperatura kaljenja utječe na Rockwellovu tvrdoću (HRC) nakon kaljenja u ulju:

Jedan važan fenomen kojeg treba biti svjestan je temper krtost — smanjenje udarne žilavosti do kojeg dolazi kada se određeni legirani čelici kale u rasponu od 250–400°C (plavo područje krhkosti) ili polagano hlade na 375–575°C. Peći za kaljenje koje se koriste za legirane čelike često su programirane za izbjegavanje ovih temperaturnih raspona ili za brzo hlađenje kroz njih kako bi se spriječila krtost. Zbog toga je važno precizno programiranje peći - ne samo postizanje ciljane temperature, već i upravljanje brzinom i putanjom promjene temperature.

Industrijska primjena peći za kaljenje

Peći za kaljenje prisutne su u gotovo svakom sektoru koji se oslanja na dijelove od kaljenog čelika. Proces kaljenja nije neobavezan za većinu inženjerskih komponenti — to je obavezan korak koji čini razliku između dijela koji pouzdano radi u radu i onog koji se lomi pod opterećenjem.

Automobilska industrija

Automobilski sektor je među najvećim potrošačima kapaciteta za kaljenje u cijelom svijetu. Zupčanici, radilice, bregaste osovine, klipnjače, osovine, opruge ventila i komponente prijenosa prolaze kroz peći za kaljenje kao dio svoje proizvodne rute. Moderno osobno vozilo sadrži stotine toplinski obrađenih čeličnih dijelova, a mnogi od njih zahtijevaju kaljenje kako bi se postigla prava ravnoteža čvrstoće na zamor i otpornosti na udarce. Peći za kaljenje s kontinuiranim mrežastim remenom ili s valjkastim ložištem koje rade 24 sata na dan standardna su oprema u pogonima dobavljača velike količine automobila.

Proizvodnja ležajeva i valjaka

Ležajevi i kotrljajući elementi zahtijevaju vrlo precizno kaljenje, obično u rasponu od 150-180°C , kako bi se postigla ciljana tvrdoća od 58–64 HRC uz eliminaciju zaostalog austenita i osiguravanje dimenzionalne stabilnosti. Čak i odstupanje od 10°C od navedene temperature kaljenja može uzrokovati pad tvrdoće izvan tolerancije. To je razlog zašto proizvođači ležajeva ulažu velika sredstva u kvalifikaciju peći i sustave peći za kaljenje sukladne AMS 2750 / CQI-9.

Proizvodnja alata i kalupa

Rezni alati od brzoreznog čelika (HSS) obično su kaljeni na 540-560°C — proces koji se zove kaljenje sekundarnim kaljenjem — koji se izvodi dva ili tri puta kako bi se pretvorio zadržani austenit i razvili sekundarni karbidi koji daju crvenu tvrdoću. Alatni čelici za hladni rad kao što su D2 ili H13 čelik za vrući rad kaljeni su na različitim temperaturnim rasponima kako bi se optimizirala njihova specifična radna svojstva. Kutijaste peći za šaržno kaljenje najčešći su izbor za alatne i kalupne trgovine zbog svoje fleksibilnosti u rukovanju različitim veličinama dijelova.

Zrakoplovne komponente

Komponente stajnog trapa, pričvršćivači, strukturni okviri i dijelovi motora zahtijevaju kaljenje u strogo kontroliranim uvjetima. Kaljenje u zrakoplovstvu mora biti u skladu sa specifikacijama AMS 2759, koje definiraju dopuštene temperaturne raspone, vremena zadržavanja, položaje termoelementa i zahtjeve za snimanje. Peći za kaljenje koje se koriste u zrakoplovstvu obično imaju više termoparova, redundantne sustave upravljanja i potpuno automatizirano snimanje ciklusa s mogućnošću digitalnog praćenja.

Proizvodnja opruga

Opruge ventila, opruge ovjesa i industrijske opruge kaljene su na približno 380-450°C kako bi se optimizirala njihova granica elastičnosti i vijek trajanja od zamora. Peći za kaljenje s kontinuiranim mrežastim remenom ovdje su idealne budući da opružna žica ili spiralne opruge mogu protjecati u velikim količinama. Pravilno kaljenje poboljšava otpornost na zamor opuštanjem zaostalih naprezanja uvedenih tijekom procesa namotavanja i sačmarenja.

Peć za kaljenje nasuprot peći za žarenje nasuprot peći za normalizaciju

Sve ove tri vrste peći koriste se za toplinsku obradu, ali služe u bitno različite metalurške svrhe. Njihovo brkanje dovodi do značajnih grešaka u procesu i odbačenih dijelova.

• Kaljena peć: Radi ispod donje kritične temperature (Ac1). Ponovno zagrijava već očvrsnuti čelik kako bi se smanjila krtost, a zadržala većina tvrdoće. Polazna tvar je martenzitna (stvrdnuta).
• Peć za žarenje: Zagrijava čelik iznad Ac1 ili Ac3, zatim se vrlo sporo hladi (često unutar peći). Cilj je potpuno omekšati čelik, smanjiti svu tvrdoću i poboljšati obradivost. Rezultat je meka, feritno-perlitna ili sferoidizirana struktura.
• Peć za normalizaciju: Zagrijava čelik iznad Ac3 i hladi u mirnom zraku. Svrha je pročišćavanje zrnate strukture i smanjenje naprezanja kod kovanja ili valjanja, stvarajući jednoliku fino zrnatu perlitnu strukturu umjerene čvrstoće.

Ključna razlika je da se uvijek koristi kaljena peć poslije otvrdnjavanje, kao korektivni korak. Obično se provodi žarenje i normalizacija prije završno stvrdnjavanje, kao pripremni koraci. Rasponi radnih temperatura također se značajno razlikuju: kaljenje ostaje ispod 700°C, dok žarenje i normalizacija često rade iznad 800–950°C.

Kritični procesni parametri u radu peći za kaljenje

Za pravilno kaljenje potrebno je više od samog postavljanja kotačića. Nekoliko međusobno povezanih parametara mora se upravljati istovremeno kako bi se dosljedno postigao željeni rezultat.

Ujednačenost temperature

Ispitivanja ujednačenosti temperature (TUS) — prema zahtjevima AMS 2750 i sličnih standarda — mjere stvarnu raspodjelu temperature u radnoj zoni peći pomoću višestrukih kalibriranih termoparova. Peći su razvrstane u klase točnosti na temelju njihove ujednačenosti: Klasa 2 (±6°C) and Klasa 3 (±8°C) uobičajeni su za precizne dijelove, dok klasa 5 (±14°C) može biti prihvatljiva za manje kritične primjene. Neadekvatna ujednačenost temperature jedan je od vodećih uzroka odbijenih serija toplinske obrade.

Vrijeme namakanja (vrijeme zadržavanja)

Vrijeme namakanja izračunava se na temelju debljine presjeka - uobičajeno pravilo je 1 sat po inču (25 mm) poprečnog presjeka , uz minimalno 1 sat. Nedovoljno vrijeme namakanja ostavlja zaostala naprezanja u jezgri debelih presjeka. Prekomjerno vrijeme namakanja na temperaturama iznad 500°C za određene legirane čelike dovodi do opasnosti od krtosti pri kaljenju ili rasta zrna. Obje krajnosti degradiraju performanse.

Gustoća opterećenja i raspored dijelova

Preopterećenje peći za kaljenje ili tijesno slaganje dijelova ometa protok zraka i stvara gradijente temperature unutar punjenja. Dijelovi moraju biti raspoređeni tako da omoguće odgovarajuću cirkulaciju zraka. Učvršćenja košara ili pladnjeva često se koriste za održavanje odvojenosti između dijelova. U kontinuiranim pećima, gustoća punjenja trake (kg/m²) kritičan je procesni parametar.

Sastav atmosfere

Za dijelove kod kojih je integritet površine kritičan - kao što su precizni zupčanici ili prstenovi ležajeva - neutralna ili blago reducirajuća atmosfera sprječava oksidaciju i dekarburizaciju tijekom kaljenja. Atmosfere dušika ili dušika i metanola obično se koriste u pećima za temperaturu s kontroliranom atmosferom. Dijelovi kaljeni na otvorenom na visokim temperaturama mogu razviti površinske slojeve oksida koji se moraju ukloniti pjeskarenjem ili prevrtanjem, povećavajući troškove i vrijeme ciklusa.

Brzina hlađenja nakon kaljenja

Za većinu običnih ugljičnih i niskolegiranih čelika brzina hlađenja nakon kaljenja ima minimalan utjecaj na konačna svojstva. Međutim, za određene legirane čelike - osobito one koji sadrže Mn, Cr, Ni ili P - sporo hlađenje na 375–575°C uzrokuje krtost zbog kaljenja, dramatičan pad žilavosti zareza. Ovi čelici moraju biti vodom ili uljem kaljenim nakon temperiranja brzo zaobići ovaj raspon.

Energetska učinkovitost i suvremeni napredak u tehnologiji kaljenja peći

Troškovi energije predstavljaju značajan dio operativnih troškova u bilo kojem postrojenju za toplinsku obradu. Moderni dizajni peći za kaljenje uključuju višestruke strategije za smanjenje potrošnje energije bez ugrožavanja metalurške izvedbe.

• Izolacija od keramičkih vlakana: U usporedbi s tradicionalnom šamotnom opekom, keramička vlakna smanjuju skladištenje topline u stijenkama peći do 80%, značajno skraćujući energiju zagrijavanja i vrijeme hlađenja.
• Ventilatori pogona promjenjive frekvencije (VFD): Recirkulacijski ventilatori s VFD kontrolama prilagođavaju brzinu protoka zraka na temelju stvarne temperaturne devijacije, smanjujući potrošnju energije motora ventilatora za 20–40% u usporedbi s ventilatorima fiksne brzine.
• Oporaba otpadne topline: U plinskim kaljenim pećima, regenerativni ili rekuperativni plamenici hvataju ispušnu toplinu za predgrijavanje zraka za izgaranje, poboljšavajući toplinsku učinkovitost za 15-30%.
• Višezonska kontrola grijanja: Podjela peći na neovisno kontrolirane zone grijanja omogućuje precizno profiliranje temperature, osiguravajući da opterećenje dosegne ciljnu temperaturu bez prekoračenja — izbjegavajući gubitak energije i sprječavajući prekomjerno kaljenje.
• Integracija industrije 4.0: Moderne peći za kaljenje sve više imaju SCADA integraciju, OEE (Overall Equipment Effectiveness) praćenje u stvarnom vremenu i prediktivne algoritme održavanja koji upozoravaju operatere na degradaciju grijaćeg elementa ili pomicanje termoelementa prije nego što uzrokuju kvarove u procesu.

Neki napredni sustavi peći za kontinuirano kaljenje sada postižu specifičnu potrošnju energije ispod 0,15 kWh po kilogramu obrađenog čelika — značajno poboljšanje u odnosu na starije dizajne koji su trošili 0,25–0,35 kWh/kg.

Uobičajeni nedostaci kaljenja i kako ih peć za kaljenje sprječava

Čak i s pravilno projektiranom peći za kaljenje, pogreške u procesu mogu dovesti do nedostataka koji ugrožavaju izvedbu dijela. Razumijevanje ovih nedostataka i njihovih temeljnih uzroka pomaže operaterima da pravilno postave i održavaju proces kaljenja.

• Nedovoljno kaljenje (nedovoljno kaljenje): Posljedice su preniske temperature ili prekratkog vremena namakanja. Dio zadržava pretjeranu lomljivost i zaostalo naprezanje. Spriječeno provjerom kalibracije termoelementa i pridržavanjem minimalnih vremena namakanja.
• Prekaljenje: Posljedice su previsoke temperature, produljenog vremena namakanja ili ponovljenih ciklusa kaljenja. Tvrdoća pada ispod specifikacije, a granica razvlačenja se smanjuje. Spriječeno preciznom kontrolom peći i dokumentiranim zapisima ciklusa.
• Nejednolika tvrdoća po opterećenju: Uzrokovana lošom ujednačenošću temperature unutar peći za kaljenje. Vruća mjesta uzrokuju pretjerano kaljenje, hladna mjesta uzrokuju nedovoljno kaljenje. Spriječeno redovitim TUS ispitivanjem, pravilnim održavanjem ventilatora i pravilnim rasporedom opterećenja.
• Površinska oksidacija (kamen): Nastaje kaljenjem na zraku na temperaturama iznad 300°C. Spriječeno korištenjem kontrolirane atmosfere ili određivanjem koraka čišćenja nakon temperiranja.
• Kaljena krtost: Javlja se u osjetljivim legiranim čelicima kaljenim ili ohlađenim kroz kritična temperaturna područja. Spriječeno odabirom legure, izbjegavanjem temperaturnog raspona ili brzim hlađenjem nakon kaljenja.
• Izobličenje: Može se dogoditi ako se dio zagrijava ili hladi neravnomjerno, posebno u tankim ili asimetričnim dijelovima. Ublažen pravilnim pričvršćivanjem, sporim stopama povećanja i ravnomjernom raspodjelom topline iz sustava recirkulacijskog ventilatora.
