Što je opružni stroj?

■Osnovna definicija:
A opružni stroj je vrsta industrijskih strojeva koji se posebno koriste za proizvodnju opruga različitih oblika i specifikacija od metalne žice (kao što je čelična, nehrđajuća čelična ili bakrena žica) kroz postupke kao što su savijanje, namatanje i oblikovanje.
Njegova temeljna funkcija je učinkovita, precizna i opetovana obrada ravne žice u spiralu ili druge složene metalne dijelove sa specifičnim elastičnim svojstvima. Njegov primarni proizvod su razne opruge.

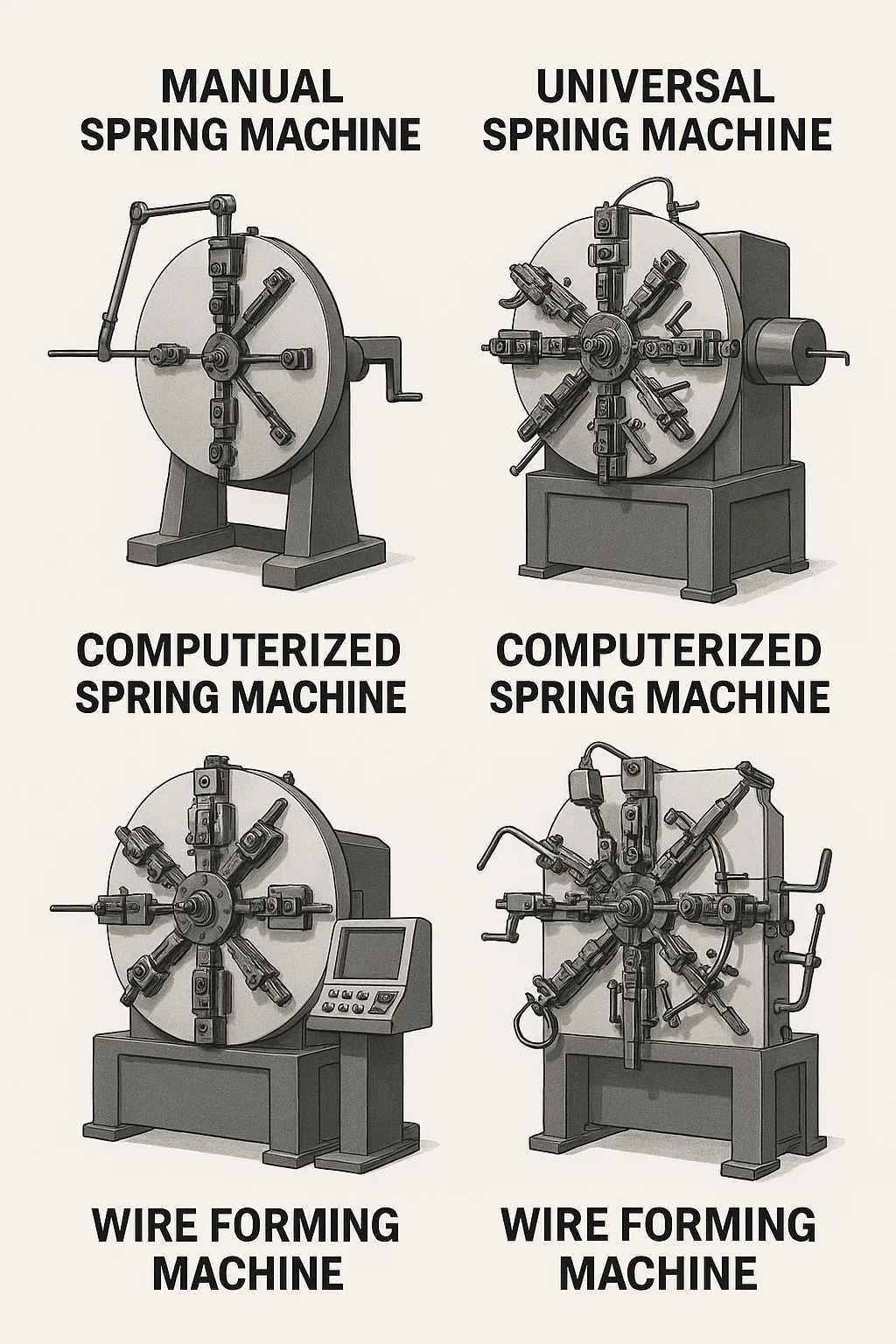

■Glavne vrste (po principu rada i razini automatizacije):
--Mašina s ručnim oprugama:
Najosnovniji model oslanja se na ručnu ručicu ili polugu za pružanje snage.
Osnovni parametri kao što su vanjski promjer opruge i broj zavojnica mogu se podesiti mijenjanjem različitih "bregova", "zupčanika" ili "matrica".
Ovaj stroj ima jednostavnu strukturu i nisku cijenu, ali također ima nisku proizvodnu učinkovitost i lošu preciznu dosljednost. Oslanja se na vještinu radnika i pogodan je za male serije ili jednostavnu proljetnu proizvodnju.

--Univerzalni stroj s oprugom (stroj s bregastim oprugama / stroj s mehaničkim oprugama):
Najčešći tip industrijskog opružnog stroja. Glavni izvor energije je električni motor, koji, preko složenog mehaničkog sustava bregastog prijenosa, precizno kontrolira redoslijed pokreta i amplitudu svakog "noža za oblikovanje" (također poznatog kao "mjerač žice", "kotačić za dovod žice", "nož za uspon" i "nož za rezanje", među ostalima).
Prije izrade, iskusni majstor ručno podešava kut bregaste osovine, mijenja zupčanike i precizno postavlja položaj i hod svakog noža prema crtežu opruge. Taj se proces naziva "ugađanje stroja".
Jednom kada je stroj podešen, može stabilno i učinkovito masovno proizvoditi isti tip opruge, s preciznošću i dosljednošću koja daleko premašuje one strojeva s ručnim oprugama. Pogodan je za srednje serijsku proizvodnju opruga srednje složenosti.

-- Kompjuterizirani opružni stroj (CNC opružni stroj):
Trenutno najnapredniji i glavni tip opružnog stroja.
Jezgra je računalni sustav numeričkog upravljanja. Operater unosi detaljne parametre opruge (promjer žice, vanjski promjer, broj zavojnica, uspon, oblik kraja, itd.) putem softvera za programiranje (obično korištenjem grafičkog sučelja), koji generira program obrade.
Servo motori unutar stroja izravno pokreću neovisno kretanje svakog noža za oblikovanje (dostavljanje žice, namotavanje, kontrola nagiba, rezanje, itd.), potpuno zamjenjujući složenu mehaničku strukturu bregaste osovine. Značajne prednosti:
Iznimno brza promjena: Promjena proizvoda zahtijeva samo novi program, zahtijeva malo ili nimalo ručnih prilagodbi (kao što je promjena rezača), značajno skraćujući vrijeme postavljanja.
Visoka preciznost: Servo kontrola osigurava ponovljivu točnost pozicioniranja za svaki pokret.
Ekstremna fleksibilnost: Lako proizvodi opruge iznimno složenih oblika, savijanja pod više kutova, posebnih kuka, pa čak i složenih oblika žice (vidi sljedeću točku).
Stabilna i učinkovita proizvodnja: Pogodno za automatiziranu proizvodnju širokog spektra proizvoda, malih serija i velikih količina.

--Stroj za oblikovanje žice:
Ovo se može smatrati snažnijim i fleksibilnijim proširenjem računalnog opružnog stroja.
Također koristi CNC sustav servo motora s više osi.
Ključna razlika leži u povećanom broju stanica za oblikovanje (obično 8, 10 ili čak više) i fleksibilnijim konfiguracijama alata.
Može proizvesti ne samo opruge, već i niz složenih trodimenzionalnih dijelova savijenih od metalne žice, kao što su stezaljke, kuke, nosači, opruge posebnog oblika, okviri autosjedalica, košare za kupnju i još mnogo toga. Njegove funkcije "alata za oblikovanje" su raznolikije, uključujući savijanje, ravnanje, utiskivanje, zavarivanje (i ponekad integraciju). U biti proširenje funkcionalnosti opružnog stroja, koristi se u širem rasponu aplikacija za precizno oblikovanje žice.

■Ključne komponente:
Isplata: drži kotur žice i osigurava stabilno uvlačenje žice, obično s kontrolom napetosti.
Mehanizam za ravnanje: ravna namotanu žicu prije ulaska u područje oblikovanja kako bi se osigurala točnost oblikovanja.
Mehanizam za uvlačenje žice: Pokretani servo motorom (računalo) ili mehaničkim bregom (univerzalni stroj), valjci precizno pomiču žicu na zadanu duljinu. Ovo je ključno za dosljednu duljinu opruge.
Mehanizam oblikovanja: Središnje područje. Sastoji se od više "noževa za oblikovanje" (noževi za kovrčanje, noževi za nagib, noževi za rezanje, noževi za savijanje itd.) koji se mogu pomicati neovisno ili zajedno. Ovi se noževi kreću u skladu s programom ili putanjom postavljenom na bregasto, radeći zajedno na savijanju, namotavanju i rezanju žice u željeni oblik.
Kontrolni sustav:
Univerzalni stroj: Mehanička bregasta kutija, ručka za podešavanje, zupčanik.
Računalo/stroj za oblikovanje žice: industrijsko računalo (CNC kontroler), upravljačka ploča (zaslon), servo pogon. Pomoćna oprema (po izboru): kao što su automatske podmazivače (za podmazivanje žice), uređaji za grijanje (za vruće namotane velike opruge), automatske ladice za primanje materijala i oprema za online pregled.

■Osnovne mogućnosti obrade:
Namotavanje: Namotavanje žice u različite spiralne oblike opruga, uključujući cilindrične, stožaste, konveksne i konkavne oblike.
Savijanje: Formiranje kuka, petlji, krakova i drugih oblika pod različitim kutovima na krajevima ili u središtu opruge.
Kontrola nagiba: Precizno kontroliranje udaljenosti (nagiba) između susjednih zavoja spiralne opruge, koja može biti jednolika ili promjenjiva.
Rezanje: Precizno rezanje žice nakon formiranja opruge.
Spljoštavanje/probijanje: Spljoštavanje krajeva ili određenih područja opruge u oblik (obično se koristi u strojevima za oblikovanje žice).
Stvaranje složenih dijelova oblikovanih žicom: Kontinuiranim savijanjem u više stanica i više koraka (specijalnost strojeva za oblikovanje žice).

■Primjene:
Proizvodnja opruga: Ovo je najosnovnija i najraširenija primjena, koja se koristi za proizvodnju raznih kompresijskih opruga, isteznih opruga, torzijskih opruga, valovitih opruga i opruga posebnog oblika. Precizno oblikovanje žice: Ovaj stroj proizvodi razne dijelove od metalne žice koji zahtijevaju visoko precizno savijanje i oblikovanje. Naširoko se koristi u gotovo svim industrijskim sektorima, uključujući automobilsku industriju, elektroniku, medicinske uređaje, namještaj, hardverske alate i robu široke potrošnje.

■ Čimbenici odabira:
Zahtjevi za proizvod: zahtjevi za složenošću, preciznošću i rasponom dimenzija (promjer žice, vanjski promjer i duljina) komponente opruga/žica.
Mjerilo proizvoda: Male serije s višestrukim varijantama (prikladne za računalne strojeve), velike serije s jednom varijantom (prikladne i za univerzalne i za računalne strojeve) i iznimno složeni dijelovi (strojevi za oblikovanje žice).
Trošak: Ulaganje u opremu (ručni strojevi > univerzalni strojevi > računalni strojevi > strojevi za oblikovanje žice), troškovi postavljanja/programiranja stroja i troškovi učinkovitosti proizvodnje.
Operativni zahtjevi: Poteškoće s postavljanjem stroja (univerzalni strojevi oslanjaju se na iskustvo operatera stroja, dok su računalni strojevi relativno intuitivni za programiranje) i jednostavnost rada.

■Sigurnost i rad:
Opružni strojevi su pogonski strojevi s mnogo pokretnih dijelova i velikim silama. Tijekom rada potrebno je strogo pridržavati se sigurnosnih postupaka (npr. nošenje zaštitnih naočala, izbjegavanje široke odjeće i rad u blizini pokretnih dijelova bez rukavica).
Operatori zahtijevaju obuku kako bi razumjeli principe stroja, radne postupke i potencijalne rizike. Rukovatelji univerzalnim strojevima posebno trebaju veliko iskustvo u mehaničkom podešavanju, dok rukovatelji računalnim strojevima trebaju svladati osnove programiranja.
